V2406C 系列

軌交專用計算機，配置電源隔離保護、2個無線擴展的mini PCIe擴展插槽、 2個熱插拔 HDD/SSD 插槽

Intel® Celeron®/Intel® Core? i3/i5/i7 高性能網絡錄像機，適用于軌道車輛應用
支持 2 個可熱插拔 2.5 英寸 HDD 或 SSD 存儲擴展托盤
支持雙獨立顯示（VGA 和 HDMI，HDMI 可支持 4K 分辨率）
2 個千兆以太網端口，帶 M12 X-coded 接頭
M12 A-coded 電源接頭
符合所有 EN 50155 強制性測試項目本產品適用于 EN 50155 標準定義的軌道車輛軌交應用。
符合 EN 50121-4 標準
抗沖擊性和抗振性通過 IEC 61373 認證
支持 -40 至 70°C 寬溫

所獲證書

概述和特點
規格

V2406C 系列嵌入式計算機搭載 Intel? Core? i7/i5/i3 或 Intel? Celeron? 高性能處理器和高可支持 32 GB RAM，配備 1 個 mSATA 插槽和 2 個支持熱插拔 HDD/SSD 的插槽，提供存儲擴展。此系列計算機符合 EN 50155:2017 和 EN 50121-4 標準，包括工作溫度、電源輸入電壓、浪涌、ESD 和振動，使其適用于軌道車載和軌旁應用環境。

V2406C 計算機專為連接車載/軌旁系統和設備配備了一系列接口，包括 2 個千兆以太網端口、4 個RS-232/422/485 串口、6 個 DI、2 個 DO 以及 4 個 USB 3.0 端口。此外，V2406C 計算機還配備了 1 個 VGA 視頻輸出端口和 1 個 HDMI 輸出端口，支持 4K 分辨率。

V2406C 計算機配有 2 個 mPCIe 無線擴展插槽和 4 個 SIM 卡插槽，可為車地 (T2G) 應用提供可靠連接。借助以上組件，可建立冗余 LTE/Wi-Fi 連接，確保在快速行駛車輛和軌旁應用之間實現穩定的雙向通信。此外，用于無線模塊的預裝 QMA 線纜可減少組裝工作，并確保 RF 低泄露。

外觀

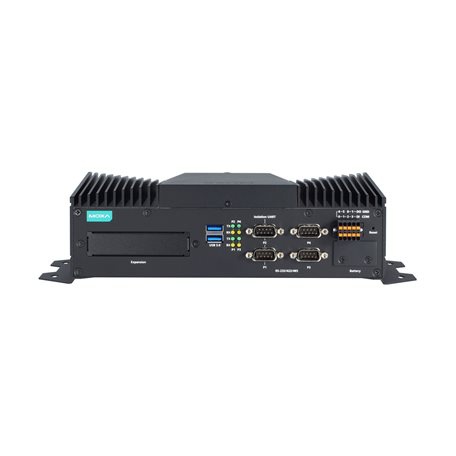

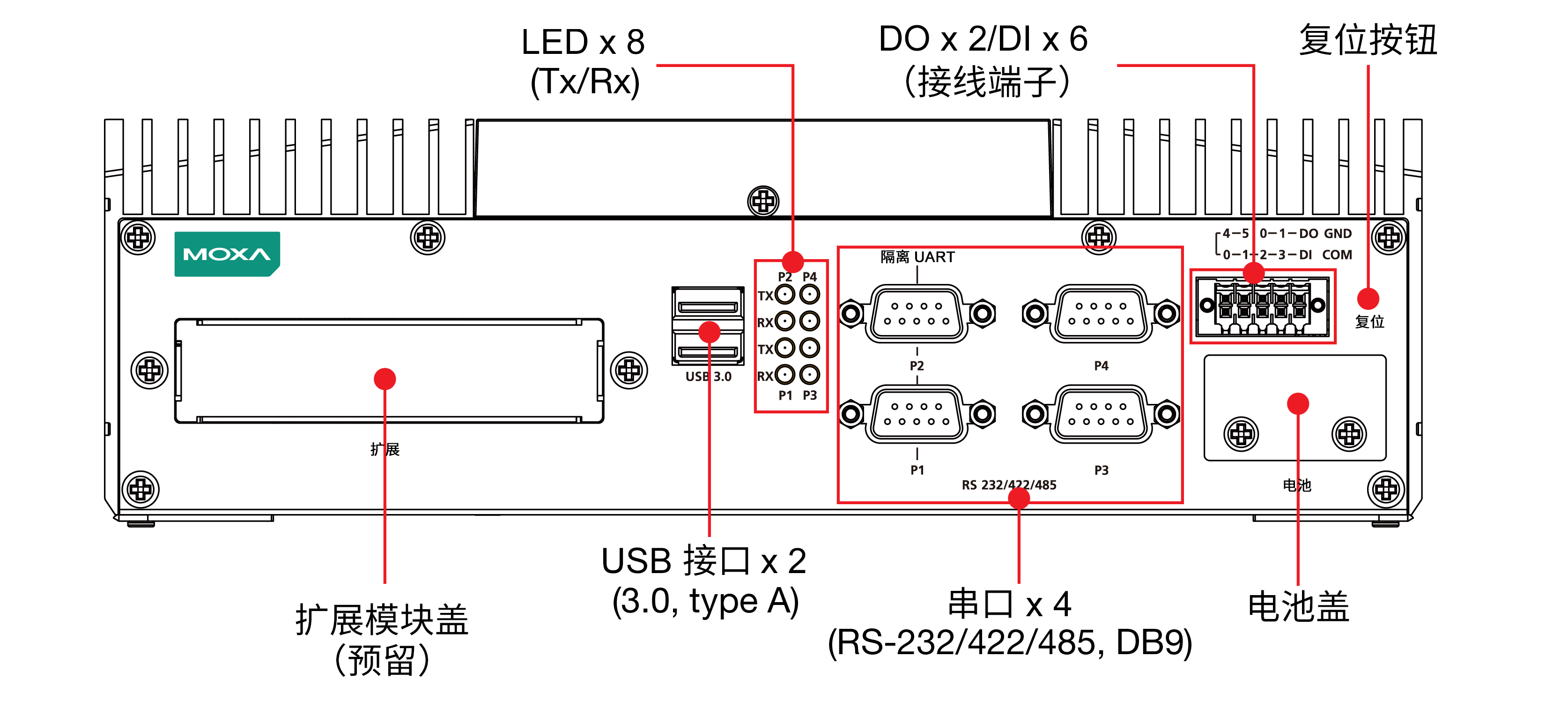

前視圖

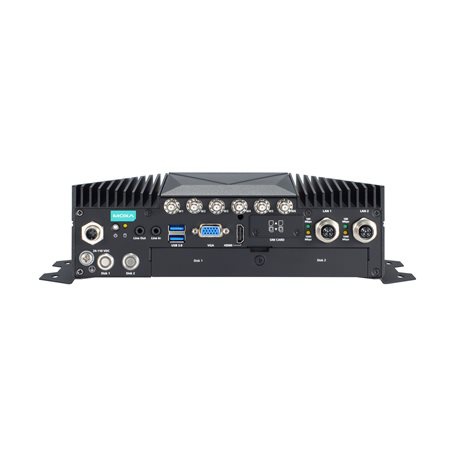

后視圖

計算機

CPU
V2406C-KL1-T：Intel® Celeron® 3965U 處理器（2M 緩存，2.2 GHz）
V2406C-KL3-T：Intel® Core? i3-7100U 處理器（3M 緩存，2.4 GHz）
V2406C-KL5-T：Intel® Core? i5-7300U 處理器（3M 緩存，2.6 GHz）
V2406C-KL7-T：Intel® Core? i7-7600U 處理器（4M 緩存，2.8 GHz）
存儲卡槽
2.5 英寸 HDD/SSD 插槽x 2
mSATA 插槽 x 1，內部 mini-PCIe 插槽
支持的 OS
Linux Debian 9
Windows 10 Embedded IoT Ent 2019 LTSC 64 位
系統內存插槽
SODIMM DDR4 插槽 x 2
DRAM
多可達 32 GB
圖形控制器
Intel® HD Graphics 620

計算機接口

以太網端口
自適應 10/100/1000 Mbps 端口 (M12 X-coded) x 2
數字輸出
DO x 2
串口
RS-232/422/485 端口 x 4，軟件可選（DB9 公頭）
數字輸入
DI x 6
USB 3.0
USB 3.0 接口 x 4，type A 接頭
音頻輸入/輸出
線路輸入 x 1，線路輸出 x 1，3.5 mm 插口
視頻輸出
VGA x 1，15-pin D-sub 接頭（母頭）
HDMI x 1，HDMI 接頭 (type A)

數字輸入

接頭
螺絲緊固 Euroblock 端子
I/O 模式
DI
隔離保護
3k VDC
傳感器類型
濕接點（NPN 或 PNP）
干接點
干接點
邏輯 0：GND 短路
邏輯 "1"：斷路
濕接點 (DI ~ COM)
邏輯 "1"：10 至 30 VDC
邏輯 "0"：0 0 至 3 VDC

數字輸出

接頭
螺絲緊固 Euroblock 端子
10-pin 接線端子
額定電流
200 mA/通道
I/O 類型
Sink
電壓
24 至 30 VDC
隔離保護
3kVDC

LED 指示燈

系統
電源 x 1
存儲 x 1
LAN
每個端口 2 個 (10/100/1000 Mbps)
串口
每個端口 2 個（Tx，Rx）

串口界面

波特率
50 bps 至 921.6 kbps
數據位
5、6、7、8
流量控制
RTS/CTS，XON/XOFF，ADDC®（數據流向自動控制，適用于 RS-485），RTS Toggle（限 RS-232）
校驗位
無、偶、奇、Space、Mark
停止位
1、1.5、2

串口信號

RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND

電源參數

輸入電壓
24 至 110 VDC
電源接頭
M12 A-coded 公頭接頭
功耗
70 W

機械特性

外殼
鋁
IP 等級
IP20
尺寸（無掛耳）
250 x 75 x 150 mm（9.84 x 2.95 x 5.91 英寸）
重量
2,700 g (5.95 lb)
安裝
壁掛式安裝（標準）
保護
PCB 保護涂層
V2406C PCB 保護涂層：按需提供

工作環境

工作溫度
-40 至 70°C（-40 至 158°F）
存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
相對濕度
5 至 95%（非冷凝）

安規認證

EMI
CISPR 32，F(xiàn)CC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
軌道火災防護
EN 45545-2
EMC
EN 55032/35
safe
EN 62368-1，IEC 62368-1，UL 62368-1
軌道交通
EN 50121-4，EN 50121-3-2，EN 50155:2017
沖擊
IEC 60068-2-27，IEC 61373
振動
IEC 60068-2-64，IEC 61373

聲明

綠色產品
RoHS、CRoHS、WEEE

MTBF

時間
394,260 小時
標準
Telcordia (Bellcore)，GB

保修

保修期限
3 年
