項目背景
隨著工業的發展，傳統的生產過程控制技術已經很難適應現代工業效率、穩定性等各方面的要求。某化工工廠因此需要新建DCS系統，以達到現代工業需要的高可靠性、靈活性、易于維護等。
系統組成
1、控制層：控制層包括現場控制器和數據采集器等?，F(xiàn)場控制單元的主要任務是進行數據采集，現場設備通過環網交換機連接控制器與數據采集設備。
2、操作層：操作層一般分為操作員站和現場工程師站兩種。工程師站主要是技術人員與控制系統的人機接口，可以對應系統進行監視。
3、監控層：完成操作人員所發出的各個命令的執行、圖形與畫面顯示、報警信息處理，對現場各類檢查數據的集中處理。

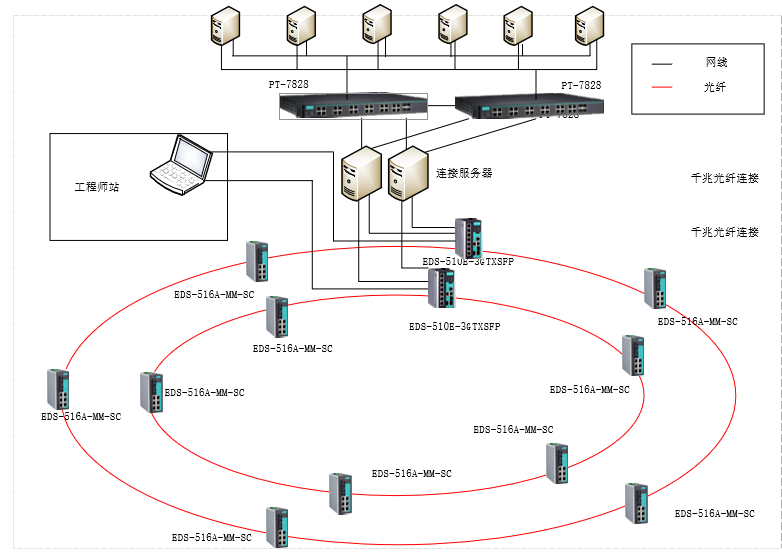

網絡解決方案
現場底層通過雙環網連接現場傳感器與控制器，每處設備通過兩條鏈路接入網絡中
主備連接服務器通過雙鏈路接入網絡中
上層監控服務器與顯示設備通過兩條鏈路分別連接兩臺核心交換機，每臺連接服務器通過兩條鏈路分別連接核心交換機。
方案描述
1、高可靠性：整個網絡從上至下達到了多點冗余，線路和設備都都能滿足高冗余要求，因此不會出現單點線路或設備故障影響系統正常運行。工業交換機使用于各種復雜惡劣環境，環網故障恢復時間小于50ms，以保障數據通信不會出現丟包情況。
2、靈活性：現場網絡設備使用支持環網協議、環網耦合、菊花鏈冗余協議等，以滿足目前與后續網絡的擴展，保證網絡建設時可以根據現場環境隨意修改整個網絡架構。
3、易于維護性：交換機支持多種管理協議，在項目實施和后續管理中，可以通過WEB或者軟件遠程修改配置、監視交換機所有功能的運行狀態。該交換機還支持部分工業協議，能通過對應工業協議集成到現場的組態軟件中，滿足可以通過一個界面就可以看到整條鏈路中的所有設備。
MOXA優勢
1、堅固的工業設計，通過多種工業認證。
2、毫秒級環網收斂時間，保證網絡的穩定性。
3、支持Turbo Ring，Turbo Chain環網模式，可搭建多種組網模式。
4、簡易的配置和管理。
