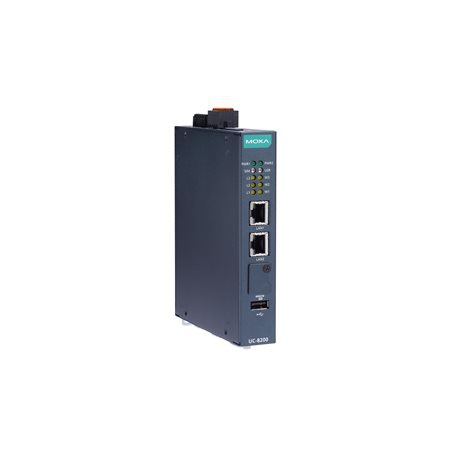

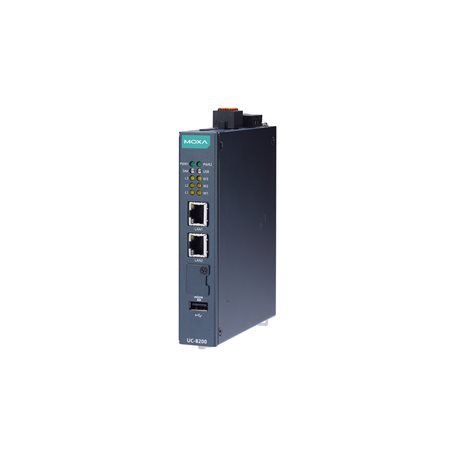

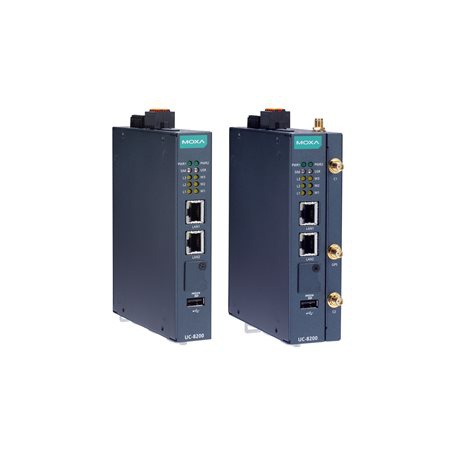

UC-8200 系列

Arm架構導軌工業級計算機

Armv7 Cortex-A7 雙核1GHz
Moxa工業Linux 提供10年的軟件版本維護
2個自適應10/100/1000 Mbps以太網端口
集成LTE Cat.4 模塊，支持US/EU/APAC頻段
雙SIM插槽
4DI與4DO
提供1個CAN端口，支持CAN 2.0A/B
microSD插槽，提供存儲拓展
可編程LED和可編程按鈕，便于安裝和維護
支持-40至85℃寬溫工作，LTE型號可支持 -40至70℃

所獲證書

概述和特點
規格

UC-8200 計算平臺專為嵌入式數據采集應用而設計。這款計算機配備 2 個 RS-232/422/485 串口、2 個 10/100/1000 Mbps 以太網端口，1 個 CAN 端口以及 2 個支持 Wi-Fi/蜂窩模塊的 Mini PCIe 插槽。多功能通信功能使用戶能夠有效地將 UC-8200 應用于各種復雜的通信解決方案。

UC-8200 搭載 Cortex-A7 雙核處理器，該處理器針對能源監控系統進行了優化，但仍適用于廣泛的各種工業解決方案。通過靈活的接口選項，這款微型嵌入式計算機是現場數據采集和處理的可靠、safety網關，也是許多大規模部署可用的強大通信平臺。

LTE 寬溫型號可用于寬溫環境應用。所有產品均進行了高溫?zé)龣C(jī)室的多方面燒機測試，以確保這款 LTE 計算平臺適用于寬溫環境應用。

外觀

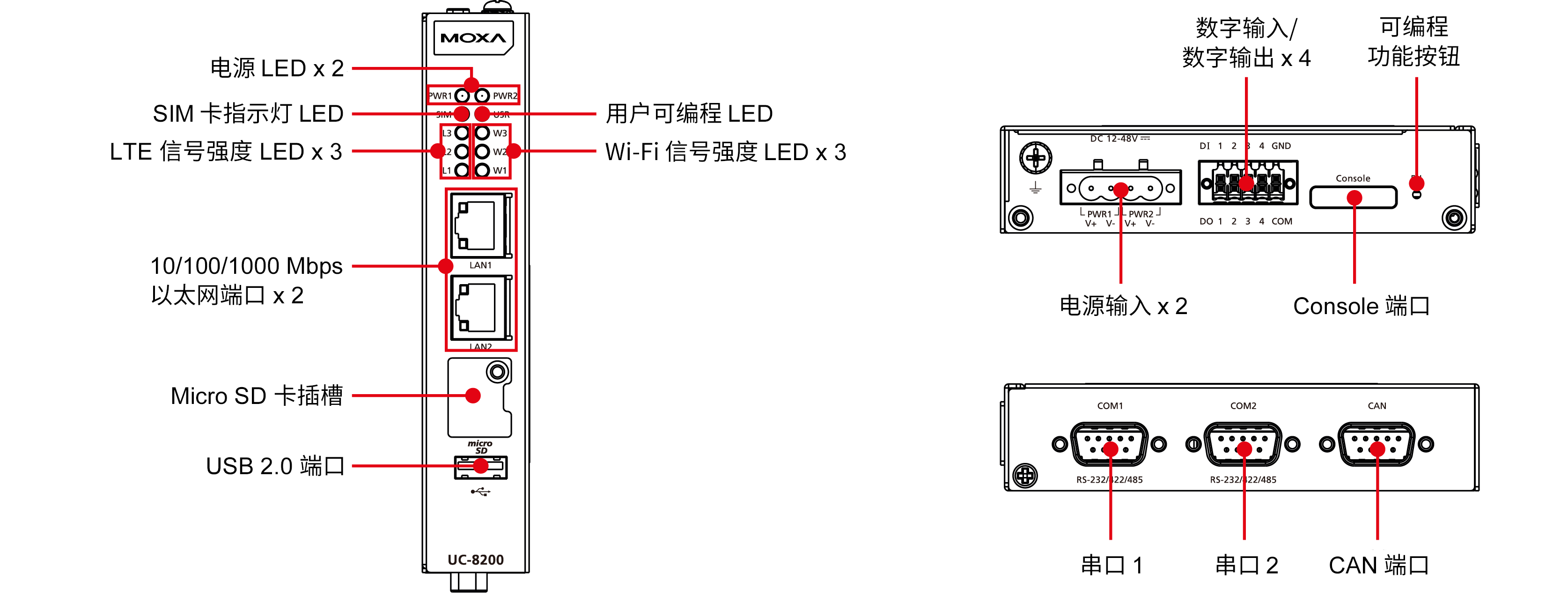

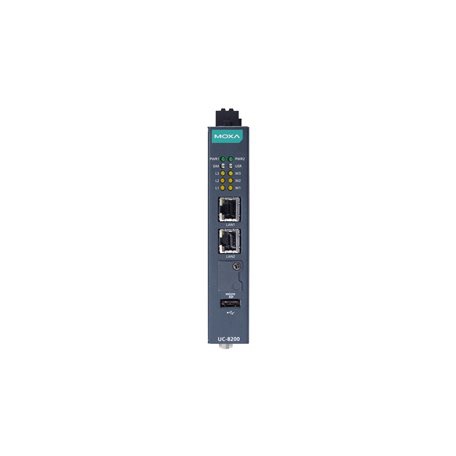

UC-8210

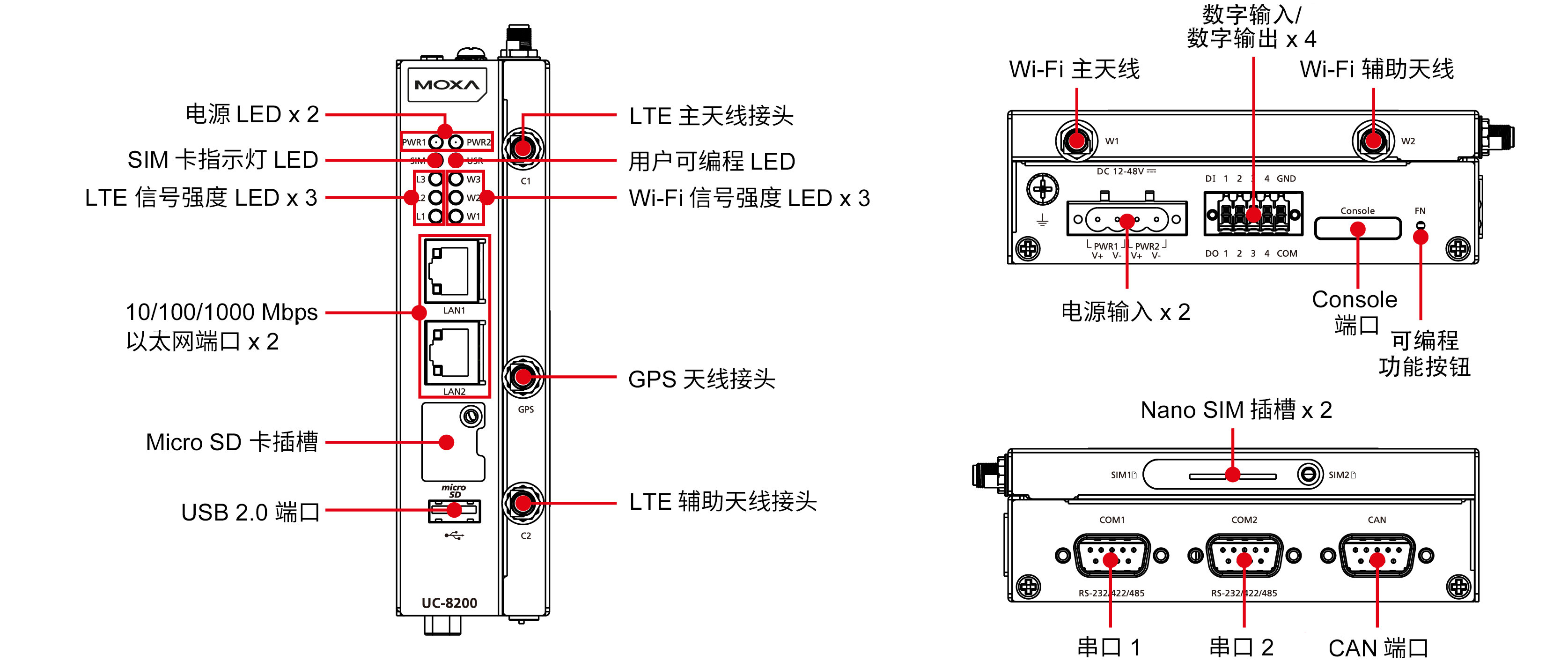

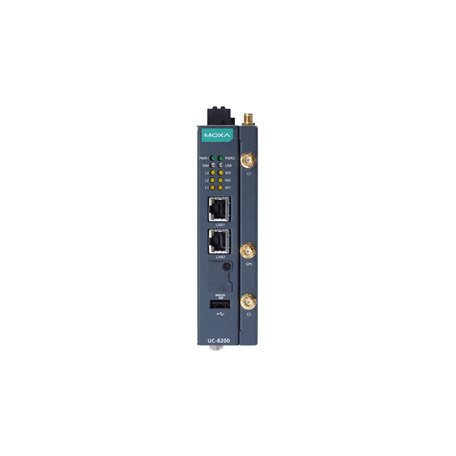

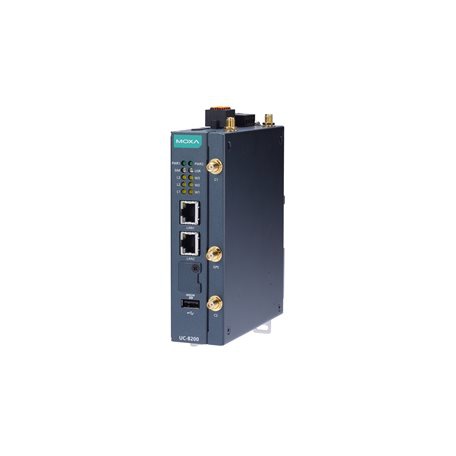

UC-8220

計算機

CPU：Armv7 Cortex-A7 雙核 1 GHz
DRAM：2GB DDR3L
預裝存儲：8GB eMMC
預裝 OS：Moxa工業Linux（Debian 9，內核 4.4）
擴展插槽：MicroSD (SD 3.0) 插槽 x 1

計算機接口

TPM：
UC-8210-T-LX-S： TPM v2.0
UC-8220-T-LX-AP-S：TPM v2.0
UC-8220-T-LX-EU-S：TPM v2.0
UC-8220-T-LX-US-S：TPM v2.0
以太網端口：自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 2
串口：RS-232/422/485 端口 x 2，軟件可選（DB9 公頭）
CAN端口：CAN 2.0 A/B x 1（DB9 公頭）
數字輸入：DI x 4
數字輸出：DO x 4
USB 2.0：USB 2.0 接口 x 1，type A 接頭
Wi-Fi 天線接頭：UC-8220-T-LX：RP-SMA x 2
蜂窩天線接頭：UC-8220-T-LX：SMA x 2
GPS 天線接頭：UC-8220-T-LX：SMA x 1
擴展插槽：UC-8220-T-LX：mPCIe 插槽 x 2
SIM 格式：UC-8220-T-LX：Nano
SIM 數量：UC-8220-T-LX：2
按鈕：可編程按鈕

以太網接口

電磁隔離保護：1.5kV（內置）

串口界面

Console 端口：1 x 4-pin 接頭轉 DB9 console 端口
數據位：5、6、7、8
校驗位：無、偶、奇、Space、Mark
停止位：1、1.5、2

串口信號

RS-232：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422：Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w：Data+、Data-、GND
RS-485-4w：Tx+、Tx-、Rx+、Rx-、GND

CAN 接口

端口數量：1
接頭：DB9 公頭
波特率：10 至 1000 kbps
工業協議：CAN 2.0A、CAN 2.0B
隔離保護：2 kV（內置）
信號：CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND

數字輸入

接頭：螺絲緊固 Euroblock 端子
干接點：關：斷路開：GND 短路
隔離保護：3K VDC
傳感器類型：濕接點 (NPN) 干接點
濕接點 (DI ~ COM) ：
開：10至30VDC
關：0至3VDC

數字輸出

接頭：螺絲緊固 Euroblock 端子
額定電流：00 mA/通道
I/O類型：Sink
電壓：額定電壓24VDC，開啟集電極后可達到30VDC

蜂窩接口

蜂窩標準：LTE CAT-4
頻段選擇 (US)：
UC-8220-T-LX-US-S：LTE 頻段 2 (1900 MHz)/LTE 頻段 4 (1700 MHz)/LTE 頻段 5 (850 MHz)/LTE 頻段 13 (700 MHz)/LTE 頻段 17 (700 MHz)
UC-8220-T-LX-US-S：UMTS/HSPA 850 MHz/1900 MHz
運營商認證：Verizon，AT&T
頻段選擇 (EU) ：
UC-8220-T-LX-EU-S：LTE 頻段 1 (2100 MHz)/LTE 頻段 3 (1800 MHz)/LTE 頻段 5 (850 MHz)/LTE 頻段 7 (2600 MHz)/LTE 頻段 8 (900 MHz)/LTE 頻段 20 (800 MHz)
UC-8220-T-LX-EU-S：UMTS/HSPA 850 MHz/900 MHz/1900 MHz/2100 MHz
頻段選擇 (APAC) ：
UC-8220-T-LX-AP-S：LTE 頻段 1 (2100 MHz)/LTE 頻段 3 (1800 MHz)/LTE 頻段 5 (850 MHz)/LTE 頻段 7 (2600 MHz)/LTE 頻段 8 (900 MHz)/LTE 頻段 28 (700 MHz)
UC-8220-T-LX-AP-S：UMTS/HSPA 850 MHz/900 MHz/1900 MHz/2100 MHz

GPS 接口

接收類型：
72-信道 u-blox M8 引擎
GPS/GLONASS/Galileo
精度：
位置：2.5 m CEP
SBAS：2.0 m CEP
采集：
輔助開始：3 秒
冷卻開始：26 秒
靈敏度：
冷卻開始：-148 dBm
監測：-164 dBm
時間脈沖：
0.25 Hz 至 10 MHz

LED 指示燈

系統 ：
電源 x 2
可編程 x 1
SIM 卡指示燈 x 1
無線信號強度：蜂窩/Wi-Fi x 6

電源參數

電源輸入數量：冗余雙電源輸入
輸入電壓：12 至 48 VDC
電源功耗：12 W
輸入電流：1 A @ 12 VDC

可靠性

報警工具：外部 RTC（實時時鐘）
自動重啟觸發器：外部 WDT（看門狗計時器）

機械特性

尺寸：
141.5 x 120 x 39 mm（5.7 x 4.72 x 1.54 英寸）
141.5 x 120 x 27 mm（5.7 x 4.72 x 1.06 英寸）
外殼：SECC 金屬
安裝：導軌式安裝，壁掛式安裝（帶可選套件）
IP等級：IP30
重量：
UC-8210：560 g (1.23 lb)
UC-8220：750 g (1.65 lb)

工作環境

相對濕度：5至95%（非冷凝）
工作溫度：
UC-8210-T-LX：-40至85℃（-40至185℉）
UC-8210-T-LX-S：-40至85℃（-40至185℉）
UC-8220-T-LX：-40至70℃（-40至158℉）
UC-8220-T-LX-US-S：-40至70℃（-40至158℉）
UC-8220-T-LX-EU-S：-40至70℃（-40至158℉）
UC-8220-T-LX-AP-S：-40至70℃（-40至158℉）
存儲溫度（含包裝）：-40至85℃（-40至185℉）
沖擊：IEC 60068-2-27
振動：2個Grms @ IEC 60068-2-64，隨機波，5-500 Hz，每個軸1小時（未連接任何USB設備）

安規認證

safety：UL 62368-1，EN 62368-1
EMC：
EN 55032/35，EN 61000-6-2/-6-4
EMI ：
CISPR 32，F(xiàn)CC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-5 Surge：電源：0.5 kV；信號：1 kV
危險環境：符合 Class I Division 2、ATEX 和 IECEx 標準 Class 1 Division 2、ATEX 和 IECEx 認證進行中。獲取詳細信息，請聯系 Moxa 銷售代表。
綠色產品：RoHS、CRoHS、WEEE

MTBF

時間：
UC-8210-T-LX：716,739 小時
UC-8210-T-LX-S：708,581 小時
UC-8220-T-LX：650,836 小時
UC-8220-T-LX-US-S：528,574 小時
UC-8220-T-LX-EU-S：528,574 小時
UC-8220-T-LX-AP-S：528,574 小時
標準 ：Telcordia (Bellcore) 標準 TR/SR

保修

保修期限：5 年
