項目背景
高速公路由于車速快，極易發生車禍，且一但發生就是嚴重車禍，其中隧道是高速車禍的高發地段，因此建立智能的隧道自動化監測系統是非常必要的。高速公路隧道的監控方案主要是實時圖像狀況、隧道內車流量和流速檢測、通風設備工作狀態檢測、電力設備參數檢測和交通監視，隧道內環境狀況的監測等。
項目需求
某隧道內分別安裝多臺高清攝像機，隧道內設交換機節點來連接攝像機，每臺交換機節點連接三臺攝像機，隧道內安裝14臺交換機，與中控室的交換機組成冗余網絡。
方案介紹
中控室交換機選用IKS-G6524A全千兆機架式交換機，根據項目要求配置6個千兆單模光口，4個光口用于與隧道交換機組冗余網絡，2個光口用于與變電所監控室和隧道監控站核心交換機組冗余網絡）。隧道內交換機選用EDS-510E-3GTXSFP系列交換機，配置2個千兆單模光口，用于組建隧道內冗余環網。

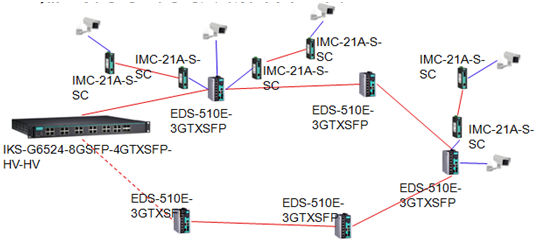

網絡架構示意圖

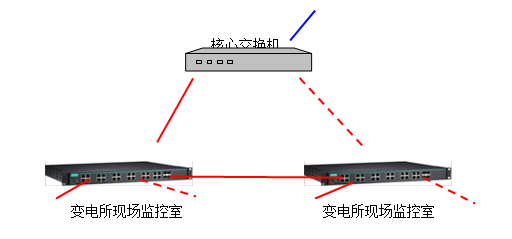

站間冗余網絡架構示意圖

現場兩側隧道變電所現場監控室的全千兆接入交換機組成Turbo Chain冗余網絡與中壩隧道監控站核心交換機連接，用以保證監控站對兩邊隧道網絡連接的可靠性。
