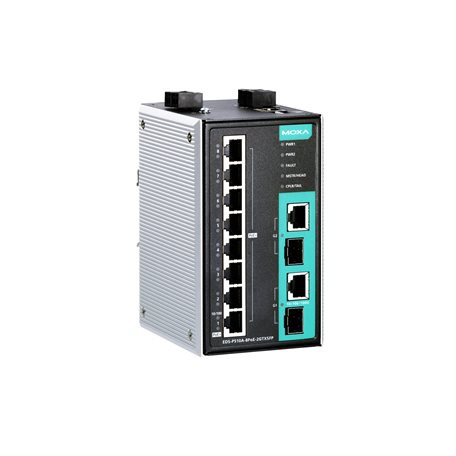

EDS-P510A系列

8+2G 端口千兆 PoE+ 網管型以太網交換機，帶 8 端口 IEEE 802.3af/at PoE+

8 個內置 PoE+ 端口，符合 IEEE 802.3af/at
每個 PoE+ 端口供電可達 36 W
3 kV LAN 浪涌保護，適用于極端戶外環境
支持 PoE 診斷，可對受電設備進行模式分析
2 個千兆 Combo 端口，用于高帶寬和遠距離通信
-40 至 75°C 溫度下，PoE+ 滿載運行功率可達 240 W
MXstudio 輕松實現可視化的工業網絡管理
V-ON? 支持毫秒級組播數據和視頻網絡恢復

所獲證書

概述和特點
規格

Moxa 的 EDS-P510A 系列配備 8 個 10/100BaseT(X)、802.3af (PoE) 和 802.3at (PoE+) 以太網端口，以及 2 個 Combo 千兆以太網端口。EDS-P510A-8PoE 以太網交換機在標準模式下可為每個 PoE+ 端口提供高達 30 W 的功率，并支持高達 36 W 的高功率輸出，適用于重型工業 PoE 設備，如配備刮水器/加熱器的防風雨 IP 監控攝像頭、高性能無線接入點和 IP 電話。EDS-P510A 以太網系列功能多樣，其 SFP 光纖端口可支持從設備到控制核心高達 80 km 的數據傳輸距離，并且提供高水平的抗電磁干擾能力。

這款以太網交換機支持各種管理功能，包括 STP/RSTP、Turbo Ring、Turbo Chain、PoE 電源管理、PoE 設備自檢、PoE 電源排程、PoE 診斷、IGMP、VLAN、QoS、RMON、帶寬管理和端口鏡像。EDS-P510A 系列專為嚴苛的戶外應用而設計，可提供 3 kV 浪涌保護，提高了 PoE 系統的可靠性。

其他特點和優勢
? 支持不同的 PoE 輸出設置（36 W 高功率、強制和傳統模式），限度地提高受電設備的兼容性
? 支持智能 PoE 功能（PoE 診斷、PD 故障檢查、PoE 排程、PoE 事件警告），可提高 PoE 工作效率
? 命令行界面 (CLI)，可快速配置主要管理功能
? DHCP Option 82，用于不同策略分配 IP 地址
? 支持 EtherNet/IP 和 Modbus TCP 協議的設備管理和監控
? 支持 Turbo Ring 和 Turbo Chain（自愈時間 < 20 ms @ 250 臺交換機），以及千兆以太網自愈時間 < 50 ms RSTP/STP 和 MSTP 網絡冗余
? 兼容 PROFINET 協議，可實現透明數據傳輸
? IGMP snooping 和 GMRP，用于過濾組播流量
? 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
? QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了網絡穩定性
? 端口聚合，可優化網絡帶寬
? TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH，用于增強網絡SAFETY
? 基于 MAC 地址的端口鎖定功能，防止未經授權的訪問
? SNMPv1/v2c/v3 支持不同級別的網絡管理
? RMON 支持主動的網絡監控
? 帶寬管理，可預防出現不穩定的網絡狀態
? 支持端口鏡像功能，便于在線調試
? 通過電子郵件和繼電器輸出自動發出異常警告

以太網接口

Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）:
2
全/半雙工模式
自動 MDI/MDI-X 連接
速率自適應
PoE 端口（10/100BaseT(X)，RJ45 接頭）:
8
全/半雙工模式
自動 MDI/MDI-X 連接
速率自適應
標準:
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1s，用于多生成樹協議 (MSTP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1X，用于授權認證
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3af/at，用于 PoE/PoE+ 輸出
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

以太網軟件特性

過濾:GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN
工業協議:EtherNet/IP、Modbus TCP
管理:
Back Pressure Flow Control（背壓流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口鏡像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB:
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余協議:
LACP、鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
SAFETY:HTTPS/SSL、端口鎖定、RADIUS、TACACS+、SSH
對時服務:NTP Server/Client，SNTP

交換特性

IGMP 分組:1024
MAC 地址表大小:8 K

VLAN 數量:64
數據包緩沖區大小:1 Mb
優先級隊列:4
VLAN ID 范圍:VID 1 至 4094

串口界面

Console 端口:RS-232（TxD、RxD、GND），10-pin RJ45（19200、n、8、1）

DIP 開關配置

以太網接口:Turbo Ring、Master、耦合器、預留

輸入/輸出接口

報警功能通道:1，繼電器輸出：0.5 A @ 48 VDC
數字輸入通道:1
數字輸入:
輸入電流： 8 mA
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0

電源參數

輸入電壓:48 VDC，冗余雙電源輸入
工作電壓:44 至 57 VDC
輸入電流:5.36 A @ 48 VDC
功耗: 17.28 W 滿載，無 PD 損耗
功率預算:
總 PD 損耗 240 W
各 PoE 端口 36 W
連接:2 個可拆卸 2 觸點接線端子
過載電流保護:支持
反接保護:支持

機械特性

外殼:金屬
IP 等級:IP30
尺寸:79.2 x 135 x 105 mm（3.12 x 5.31 x 4.13 英寸）
重量:1030 g (2.28 lb)
安裝:導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度:
EDS-P510A-8PoE-2GTXSFP：-10 至 60°C（14 至 140°F）
EDS-P510A-8PoE-2GTXSFP-T：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）:-40 至 85°C（-40 至 185°F）
相對濕度:5 至 95%（非冷凝）

安規認證

SAFETY:UL 508
EMC:EN 55032/24
EMI:CISPR 32，F(xiàn)CC Part 15B Class A
EMS:
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
危險環境:Class I Division 2
軌道交通:EN 50121-4
交通控制:NEMA TS2
自由落體:IEC 60068-2-31
沖擊:IEC 60068-2-27
振動:IEC 60068-2-6

MTBF

時間:708,972 小時
標準:Telcordia (Bellcore)，GB

保修

保修期限:5 年
