當今社會IT潮流席卷世界各地工廠。尋找合適產品和解決方案將工廠的OT系統輕松連接至IT網絡也隨之成為IT工程師的當務之急。IT工程師雖然對用于網絡數據傳輸?shù)腎T協議大多十分熟悉，但對于工廠使用的OT協議卻所知不多。
OT 系統是什么樣的？
系統結構

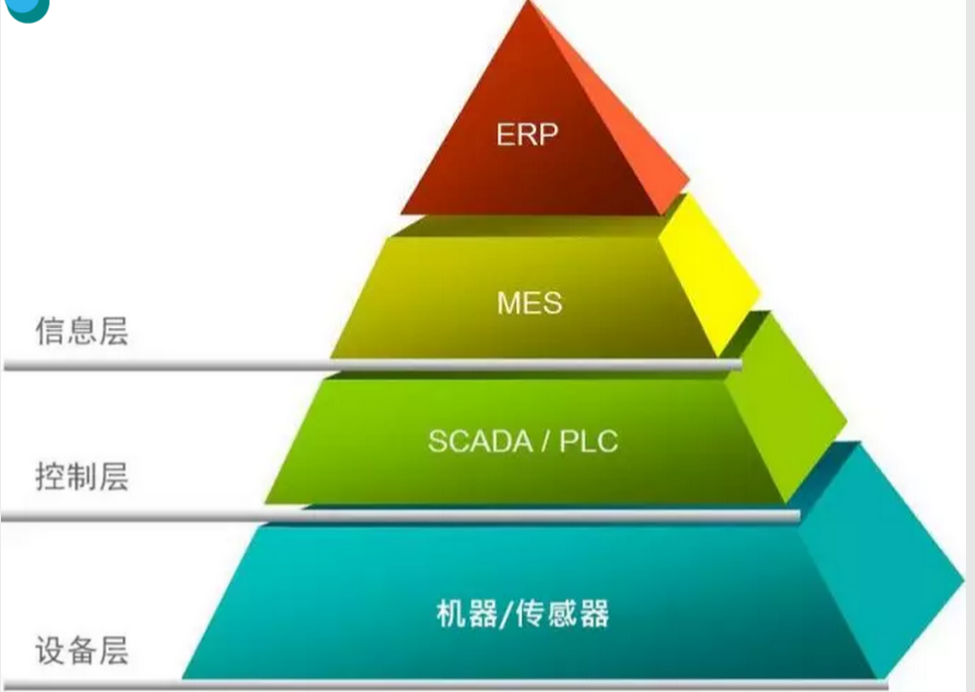

一般情況下，OT系統中的數據組織呈階梯式，由下至上逐層傳遞。OT系統一般分為三個層次：
設備層：包括機器、傳感器、負載、儀表和I/O設備。
控制層：包括PLC（可編程邏輯控制器）、控制器和SCADA（數據采集和監控）軟件。
信息層：包括MES（制造執行系統）和ERP（企業資源規劃）應用。
獲取傳感器或儀表的讀數（如電流、電壓、壓強和溫度）后，I/O設備收集這些原始工程數據，并上傳至PLC和控制器。這些數據是MES和ERP應用做出工廠操作相關決策的依據，也被用于進一步分析。
OT系統特性--現場采用各種專用且通?；ゲ患嫒莸膮f(xié)議
IT系統對大多數人而言并不陌生，它使用通用的元數據和文件識別格式，例如可通過因特網輕松收發HTTP報文。OT系統則完全不同，多年來針對現場不同任務，已開發出多種采用不同拓撲的專用協議。因此，OT系統開放性和可訪問性更低，無法與不支持其專用協議的設備或網絡連接。在OT系統中整合互不兼容的子系統對大多數IT工程師而言都是一大難題。
分布式設計

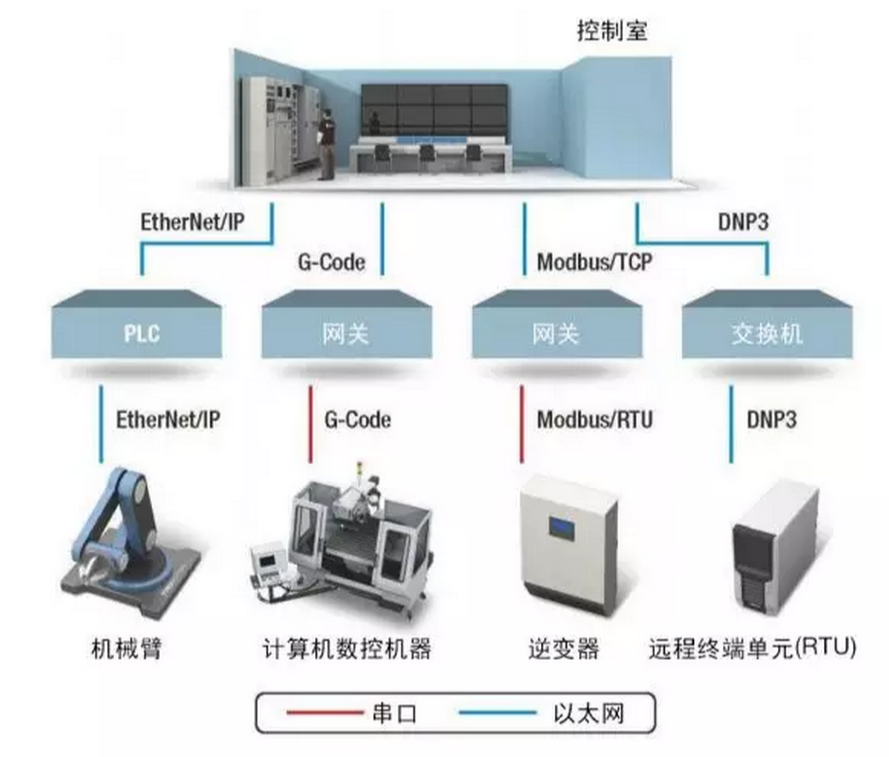

因為許多現場設備都支持多種專用協議，所以OT系統一般在分布式拓撲結構中運作。OT系統是目的指向型系統，支持具體的不同應用，要求部署相應的設備和協議提高效率和準確度。舉例來說，工廠中使用的PLC和設備一般通過EtherNet/IP協議實現通訊，計算機數控機器使用的是G-code等專用協議，許多太陽能系統中使用的逆變器則通過Modbus通訊，而電力和供水系統通常使用DNP3（分布式網絡協議）。IT工程師亟需解決不同協議對OT系統各部分設備造成的通訊隔離問題。
數據從 OT 系統傳至云端時可能產生的問題
考慮到 OT 系統特性以及局限性，IT 專家在將數據傳送至云端時，可能會遇到哪些問題？他們又將如何解決？
對 OT 協議不熟悉
協議就像我們說的語言，只不過協議的使用方是設備。IT 工程師如果無法正確解讀遇到的各類 OT 協議，就無法分析數據，更不可能將數據轉換為有用信息。
解決方案
將OT協議納入IT協議網關

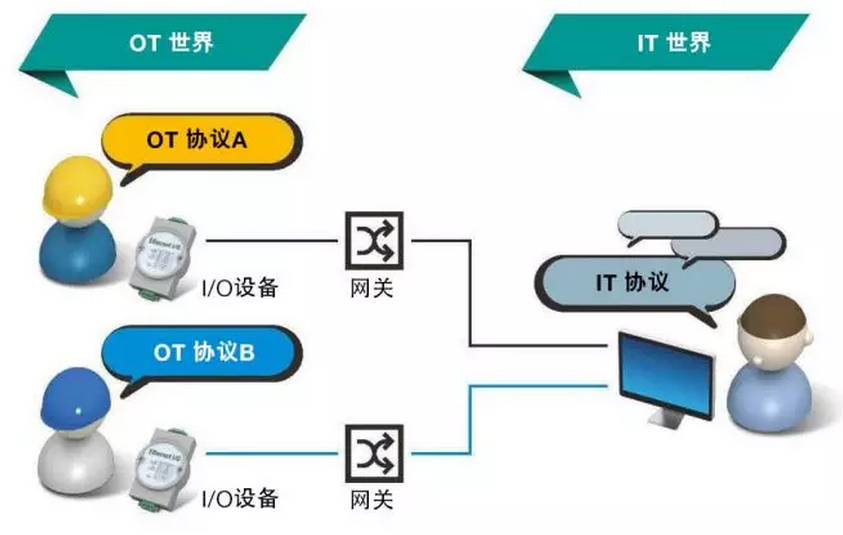

為橋接OT、IT兩大系統，方便數據傳輸，我們使用協議網關將OT協議轉換為IT協議。但在實際過程中，我們可能要為不同OT協議安裝不同網關，這將增加成本，花費更長時間測試和配置網關。此外，配置的設備越多，就越容易遇到兼容性等問題。
IT 工程師不擅長在 OT 設備上編程
如上所述，OT設備僅能滿足特定操作需求，其僅有的幾項功能，無法滿足用戶在實施定制方案時對單一設備的多功能需求。除此之外，大多數OT產品并不支持IT工程師習慣使用的編程語言。雖然PLC支持梯形邏輯，但梯形邏輯僅適用于OT現場應用。
解決方案
尋找符合 IT 工程師需求的設備
為解決實施過程中的種種難題，我們常將嵌入式計算機置入系統拓撲結構中，作為連通OT和IT的網關使用，或作為數據采集器，從I/O設備中收集信息。這些嵌入式計算機還能為軟件進一步開發和編程提供環境。此外，市面上已經出現了一些支持IT協議（例如RESTful API）的I/O設備。同其他方案相比，以上解決方案對IT工程師更友好。
Moxa 可幫助您
將 OT 數據部署至 IT 云端
Moxa 解決方案
Moxa的遠程I/O和智能遠程I/O設備足以滿足OT工程師的需求，可支持能用于OT應用的IT協議。例如，模塊化遠程I/O（ioThinx4510系列）和獨立遠程I/O（ioLogik E1200/E2200/2500系列）均以IT專家實踐為基礎設計而成。使用Moxa OT-IT 解決方案，您將無需購買額外網關。Moxa解決方案為用戶編程提供友好環境，讓工程師擁有更多靈活性。具體請看以下兩方面：
內置 IT 協議--可省去購買額外協議網關的成本
Moxa的ioThinx和ioLogik系列產品都內嵌多種協議，包括RESTful API和SNMP Trap等IT協議。用戶無論是想使用網絡管理系統(NMS)來管理整個系統，還是通過收發RESTful API請求來獲取/更改值和狀態，亦或是使用預定義指令進行自定義開發，以上操作都可以通過單個I/O設備實現。
RESTful API：大量框架、驅動程序等資源都以HTTP協議為基礎，因此RESTful API適用于跨應用、跨設備拓撲結構。RESTful API為網絡連接帶來高度可訪問性和便捷度，已成為IIoT設備與云端通訊的協議之一。
SNMP Trap：Moxa ioLogik系列支持SNMPv1/v2c，讓用戶可以使用SNMP網絡管理軟件監控網絡和I/O設備。此外還可使用SNMP Trap發送包含日期、時間、服務器名稱、MAC、IP地址以及其他參數的用戶自定義消息，用于樓宇自動化和電信應用。
MXIO Library：Moxa的MXIO library支持WinCE、Linux、C++、VB/VC和.NET開發平臺。在MXIO library的支持下，您可使用高級計算機語言，通過以太網或RS-485網絡輕松管理I/O設備和數據傳輸。Linux程序員還可輕松開發自定義應用程序，實現主機和整個ioLogik系列產品間的透明通信。
Moxa Click＆Go 技術--助您快速配置控制邏輯，記錄數據
Moxa ioLogik E2200和ioLogik 2500系列均為智能I/O，專為使用以太網和無線接口的智能監控應用設計。ioLogik E2200和2500系列內置Click＆Go智能控制功能，無需使用計算機，即可輕松設定輸出和輸入響應條件。通過Click＆Go智能功能，ioLogik E2200和 ioLogik 2500 系列產品可按照用戶具體設定，自動報告 I/O 事件，通過簡單的If-Then-Else控制邏輯定義行動觸發條件。
例如可觸發TCP/UDP動態消息傳遞。您可以設置一個或多個消息服務器IP地址，接收Click＆Go邏輯發送的已生成事件消息。一旦完成設定，Click＆Go邏輯將向所有地址發送動態消息。內容格式包括ASCII、UNICODE和HEX，您可根據不同應用程序具體情況進行選擇。
