V2201系列

無風扇緊湊大強度x86 IIoT嵌入式計算機

Intel Atom® E3800 系列處理器，三種性能可選
用于無線模塊的雙 mini-PCIe 插槽，支持 Wi-Fi、3G、LTE 和 GPS 無線模塊必須單獨購買。
-40 至 85°C 系統工作溫度（安裝 LTE 模塊后可支持 -40 至 70°C）無線模塊必須單獨購買。
多種接口：2 個串口、2 個以太網 LAN 端口、4 個 DI、4 個 DO、SD、USB、HDMI、無線
通過 EN 61000-6-2 和 EN 61000-6-4 認證符合 AC/DC 適配器要求。，符合重工業 EMC 標準
防振動水平可達 5 Grm，抗沖擊水平可達 100 g/11 ms
開機即用的 Debian 8、Windows Embedded Standard 7 和 Windows 10 Embedded IoT Enterprise 2016 LTSB 平臺
Moxa Proactive Monitoring 可監測系統硬件狀態
Moxa Smart Recovery 支持系統啟動故障恢復（僅 W7E）

所獲證書

概述和特點
規格

V2201 系列超緊湊型 x86 嵌入式計算機搭載 Intel? Atom? E3800 系列處理器，采用可靠的 I/O 設計，可實現互聯的大限度，并支持雙無線模塊，適用于各種通信應用。無線模塊必須單獨購買。這款計算機的散熱設計可確保在 -40 至 85°C 的溫度下可靠運行（安裝專用 Moxa 無線模塊時支持 -40 至 70°C）。V2201 系列支持“Moxa 硬件監控”，可實現設備 I/O 狀態監控和警報、系統溫度監控和警報，以及系統電源管理。通過密切監視系統狀態，可以輕松從故障中恢復系統，為您的應用提供可靠的平臺。

應用

? 遠程終端設備 (RTU)

? 數據采集

? M2M 通信（智能網關）

? 數字看板

? 工廠自動化

? 車載監控器/數據記錄儀（交通）

? 可編程路由器

? 能源利用優化

? 預測性維護

? 資產管理

外觀

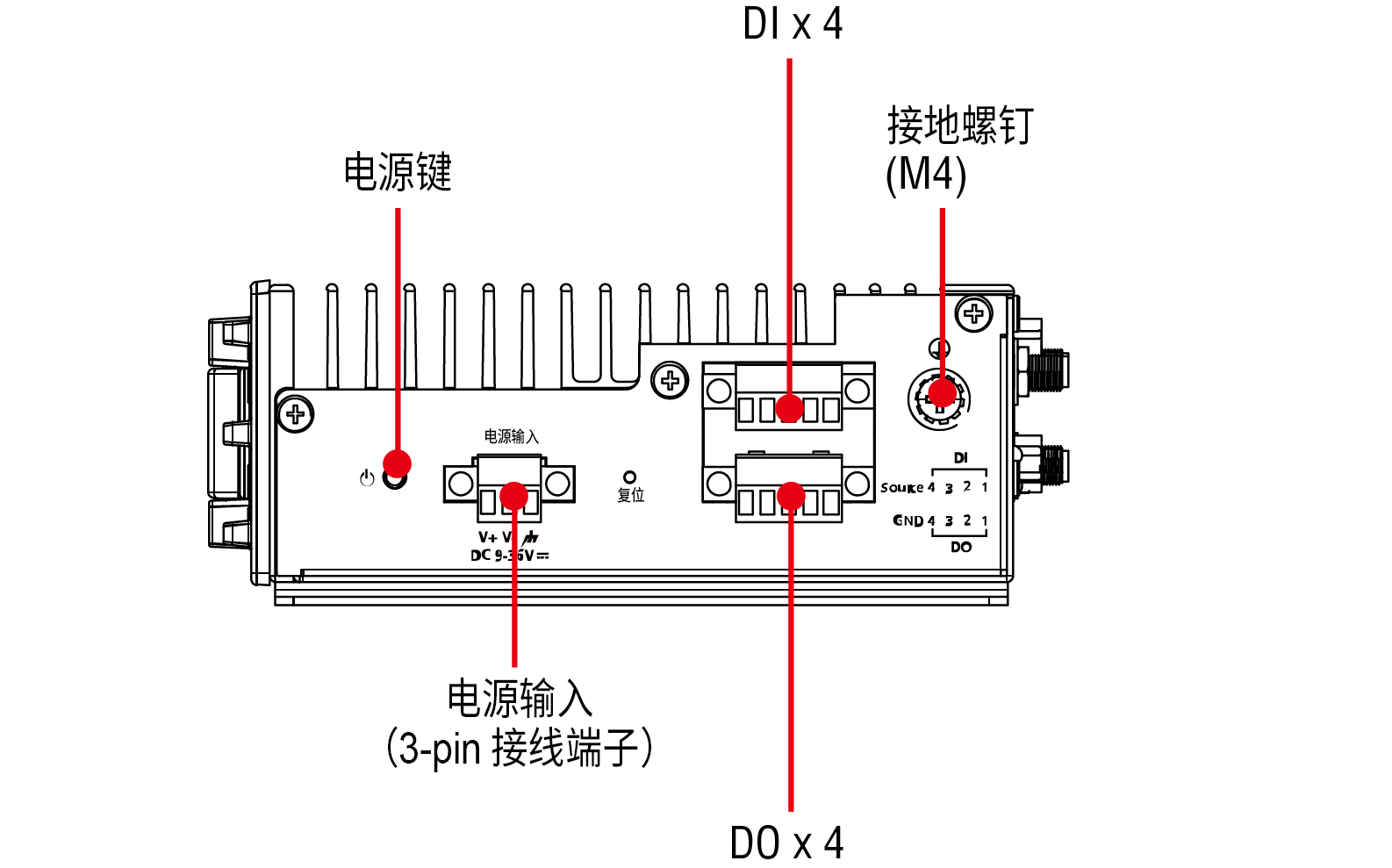

左側視圖

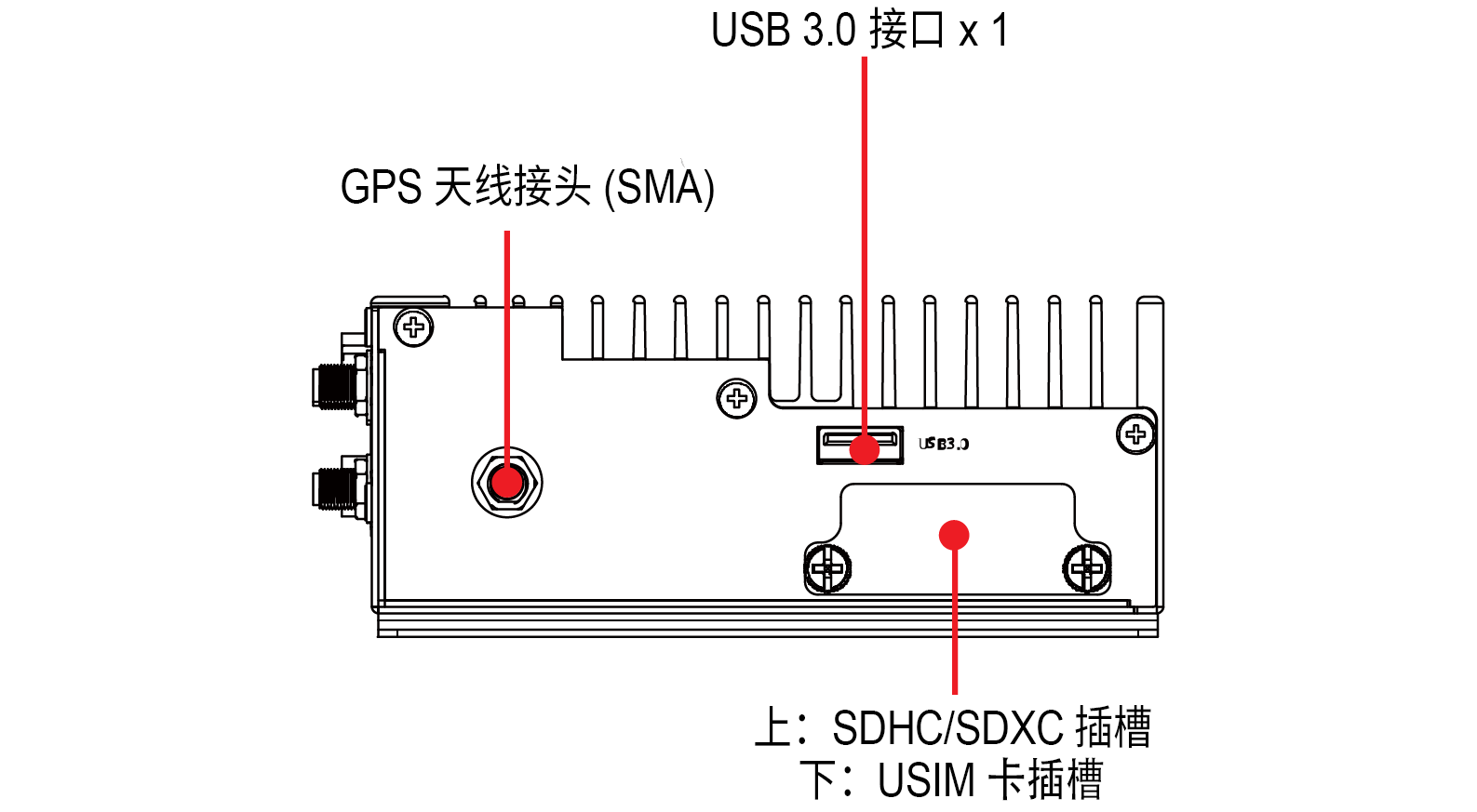

右側視圖

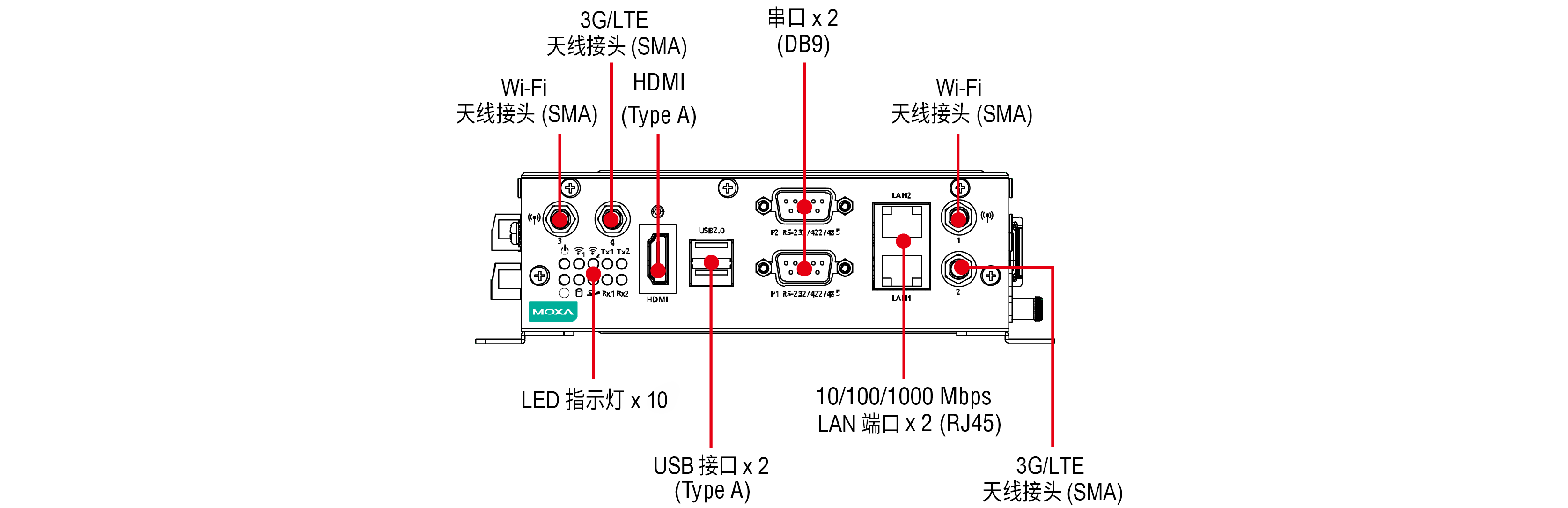

前視圖

計算機

CPU：
V2201-E1 系列： Intel Atom® 處理器 E3815（單核，512 K 緩存，1.46 GHz）
V2201-E2 系列：Intel Atom® 處理器 E3826（雙核，1 M 緩存，1.46 GHz）
V2201-E4 系列：Intel Atom® 處理器 E3845（四核，2 M 緩存，1.91 GHz）
系統內存預裝： 4 GB DDR3L
系統內存插槽： SODIMM DDR3/DDR3L 插槽 x 1
支持的 OS：
Linux Debian 8（Linux 內核 v4.1）
Windows Embedded Standard 7 (WS7E) 32 位
Windows Embedded Standard 7 (WS7E) 64 位
存儲卡槽：
mSATA 插槽 x 1
SD 3.0 (SDHC/SDXC) 插槽 x 1

計算機接口

以太網端口：自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 2
串口： RS-232/422/485 端口 x 2，軟件可選（DB9 公頭）
USB 2.0： USB 2.0 接口 x 2，type A 接頭
USB 3.0： USB 3.0 接口 x 1，type-A 接頭
數字輸入： DI x 4
數字輸出： DO x 4
擴展插槽： mPCIe 插槽 x 2
視頻輸出： HDMI x 1，HDMI 接頭 (type A)
Wi-Fi 天線接頭： RP-SMA x 2
蜂窩天線接頭： SMA x 2
SIM 數量： 1
SIM 格式： Mini
GPS 天線接頭： SMA x 1

數字輸入

隔離保護： 3K VDC
接頭：螺絲緊固 Euroblock 端子
干接點：
開：GND 短路
關：斷路
I/O 模式： DI
傳感器類型：
干接點
濕接點（NPN 或 PNP）
濕接點 (DI ~ COM)：
開：10 至 30 VDC
關：0 至 3 VDC

數字輸出

接頭：螺絲緊固 Euroblock 端子
額定電流： 200 mA/通道
I/O 類型： Sink
電壓： 24 至 30 VDC

LED 指示燈

系統：
SD 插槽 x 1
電源 x 1
存儲 x 1
可編程 x 1
無線信號強度：蜂窩/Wi-Fi x 2
LAN：每個端口 1 個 (10/100/1000 Mbps)
串口：每個端口 2 個（Tx，Rx）

串口界面

波特率： 50 bps 至 115.2 kbps
流量控制： RTS/CTS，XON/XOFF，ADDC®（數據流向自動控制，適用于 RS-485），RTS Toggle（僅 RS-232）
隔離保護： N/A
校驗位：無、偶、奇、Space、Mark
停止位： 1、1.5、2

串口信號

RS-232： TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422： Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w： Data+、Data-、GND
RS-485-4w： Tx+、Tx-、Rx+、Rx-、GND

電源參數

輸入電壓： 9 至 36 VDC
電源接頭：接線端子（直流型號）
功耗： 2000 mA @ 9 VDC
電源功耗： 18 W

機械特性

外殼：鋁
IP 等級： IP30
尺寸（有掛耳）： 178 x 52.5 x 120.2 mm（7.01 x 2.07 x 4.73 英寸）
尺寸（無掛耳）： 150 x 48.8 x 120.2 mm（5.91 x 1.92 x 4.73 英寸）
重量： 940 g (2.09 lb)
安裝：導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度：
E1/E2 型號：-40 至 85°C（-40 至 185°F）
E4 型號：-40 至 70°C（-40 至 158°F）
存儲溫度（含包裝）： -40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

EMC： EN 55032/24、EN 61000-6-2/-6-4
EMI： CISPR 32，F(xiàn)CC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
safety： EN 60950-1、UL 508、UL 60950-1
沖擊： IEC 60068-2-27
振動： IEC 60068-2-64

聲明

綠色產品： RoHS、CRoHS、WEEE

MTBF

時間： 408,275 小時
標準： Telcordia (Bellcore)，GB

保修

保修期限：3年
