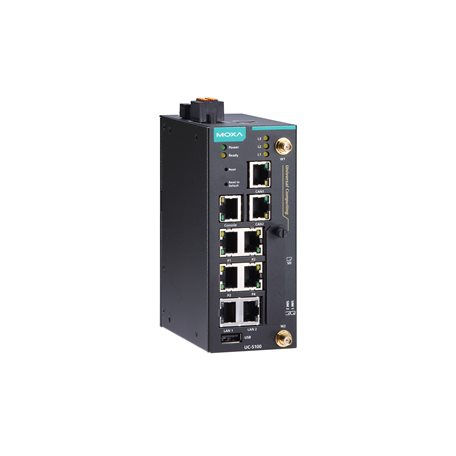

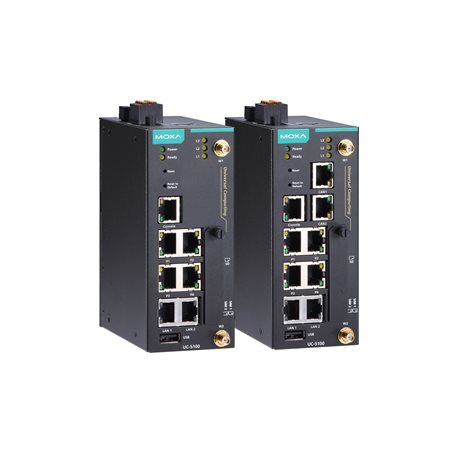

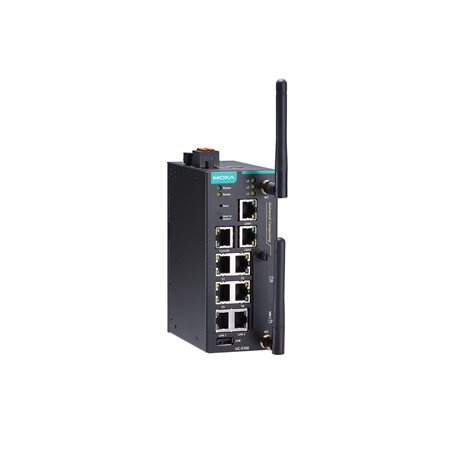

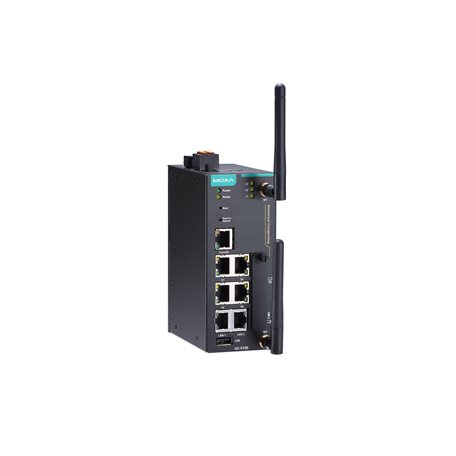

UC-5100系列

Arm架構工業級自動化計算機，配備2個網口、4個串口和2個CAN口

ARMv7 Cortex-A8 1000MHz處理器
雙自適應10/100Mbps以太網端口
4個RS-232/422/485端口，軟件可選，支持所有信號
支持雙工業CAN2.0A/B協議
Moxa工業Linux提供為期10年的超長期支持
用于蜂窩模塊的Mini PCIe插槽
用于存儲擴展的Micro SD插槽
支持TPMv2.0（可選）
-40～85℃寬溫工作范圍，使用LTE時溫度范圍為-40～70℃

所獲證書

概述和特點
規格

UC-5100 系列嵌入式計算機為工業自動化應用設計。此系列計算機機殼緊湊并提供前側檢修面板，配備了 4 個 RS-232/422/485 全信號串口，并配有可調節的上拉/下拉電阻、2 個 CAN 端口、2 個以太網端口、4 個數字輸入通道、4 個數字輸出通道、USB 接口和 SD 插槽。為滿足工業應用的需求，UC-5100 系列計算平臺提供配備 2 個 CAN 端口和 1 個用于無線連接的 mini PCIe 插槽，可通過雙 SIM 卡實現網絡冗余的型號。UC-5100 采用直立式導軌規格，可輕松安裝在小型機柜中。UC-5100 節省空間還便于布線，因此適合作為工業應用的前端嵌入式控制器。此外，所有型號均配備了 Moxa 工業 Linux，提供 10 年的軟件版本維護以及優化的軟件功能。

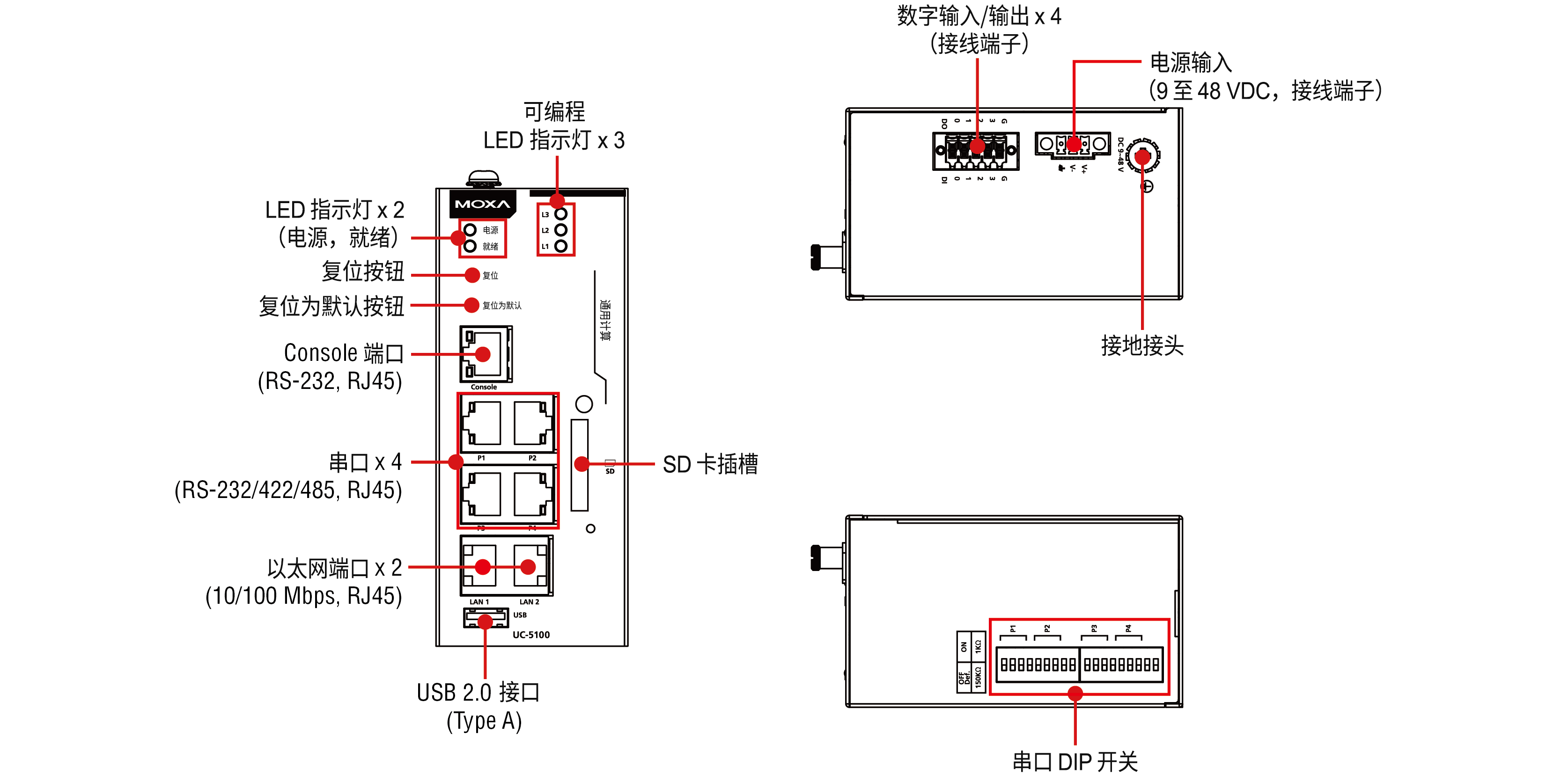

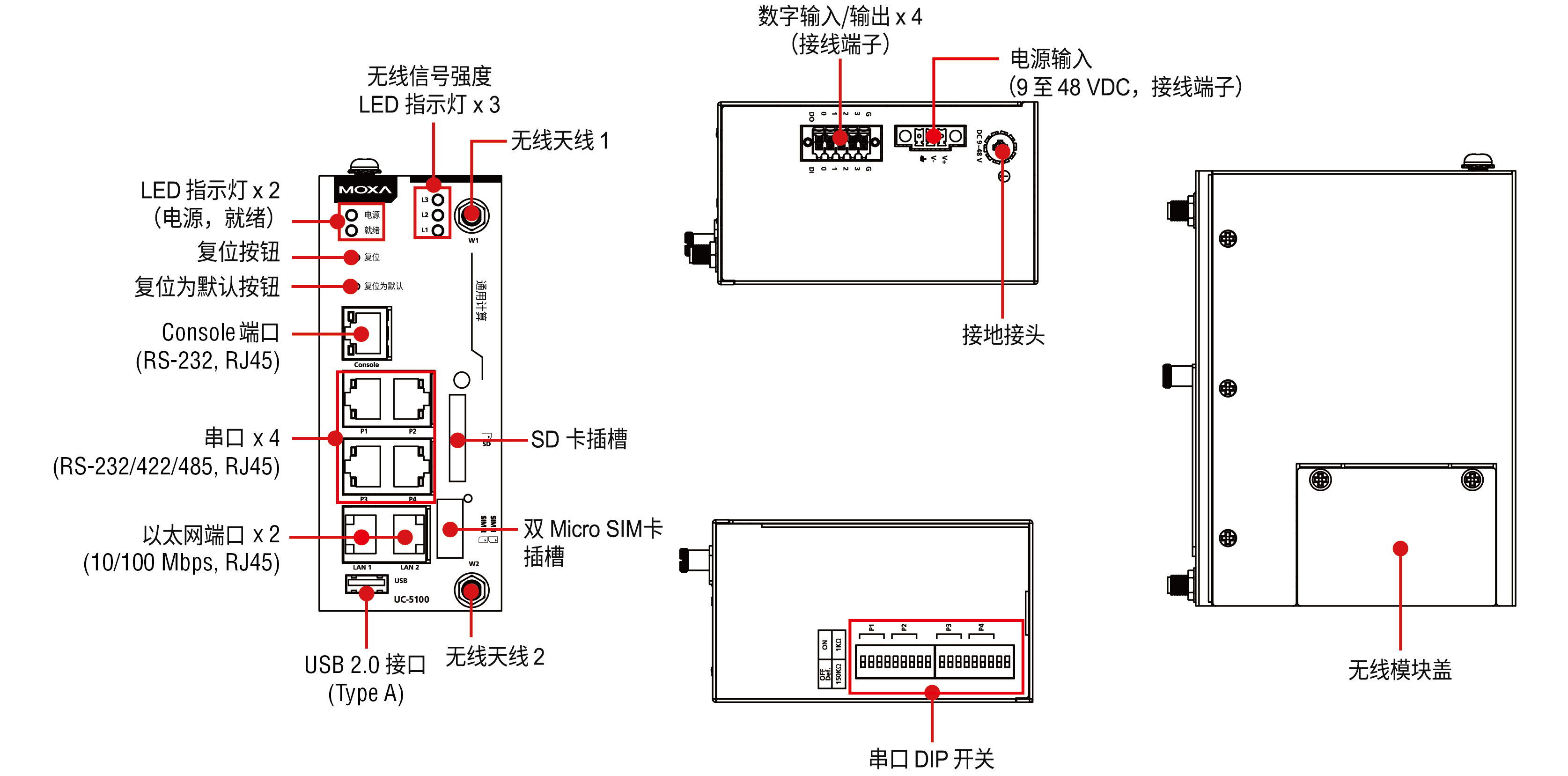

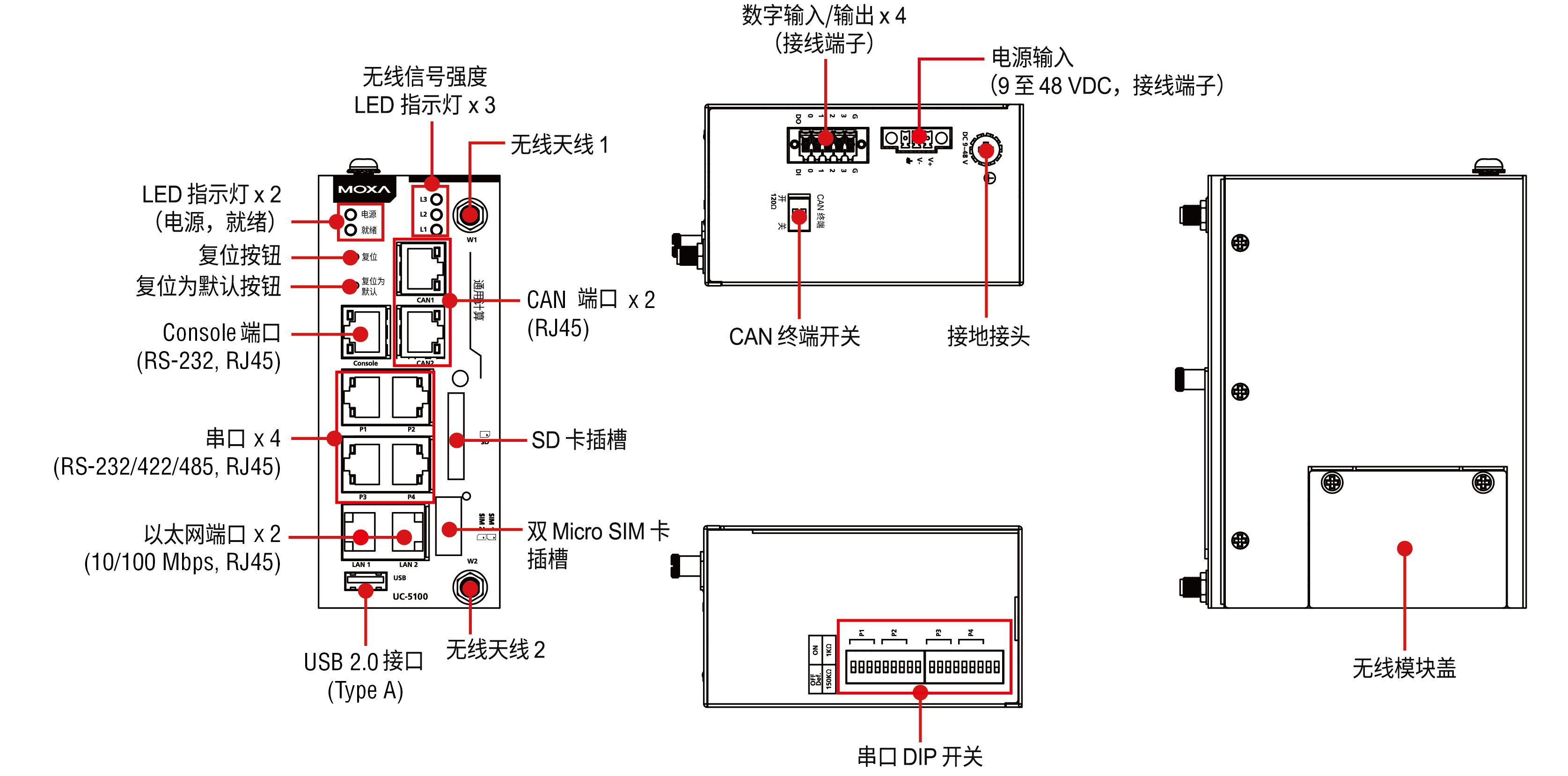

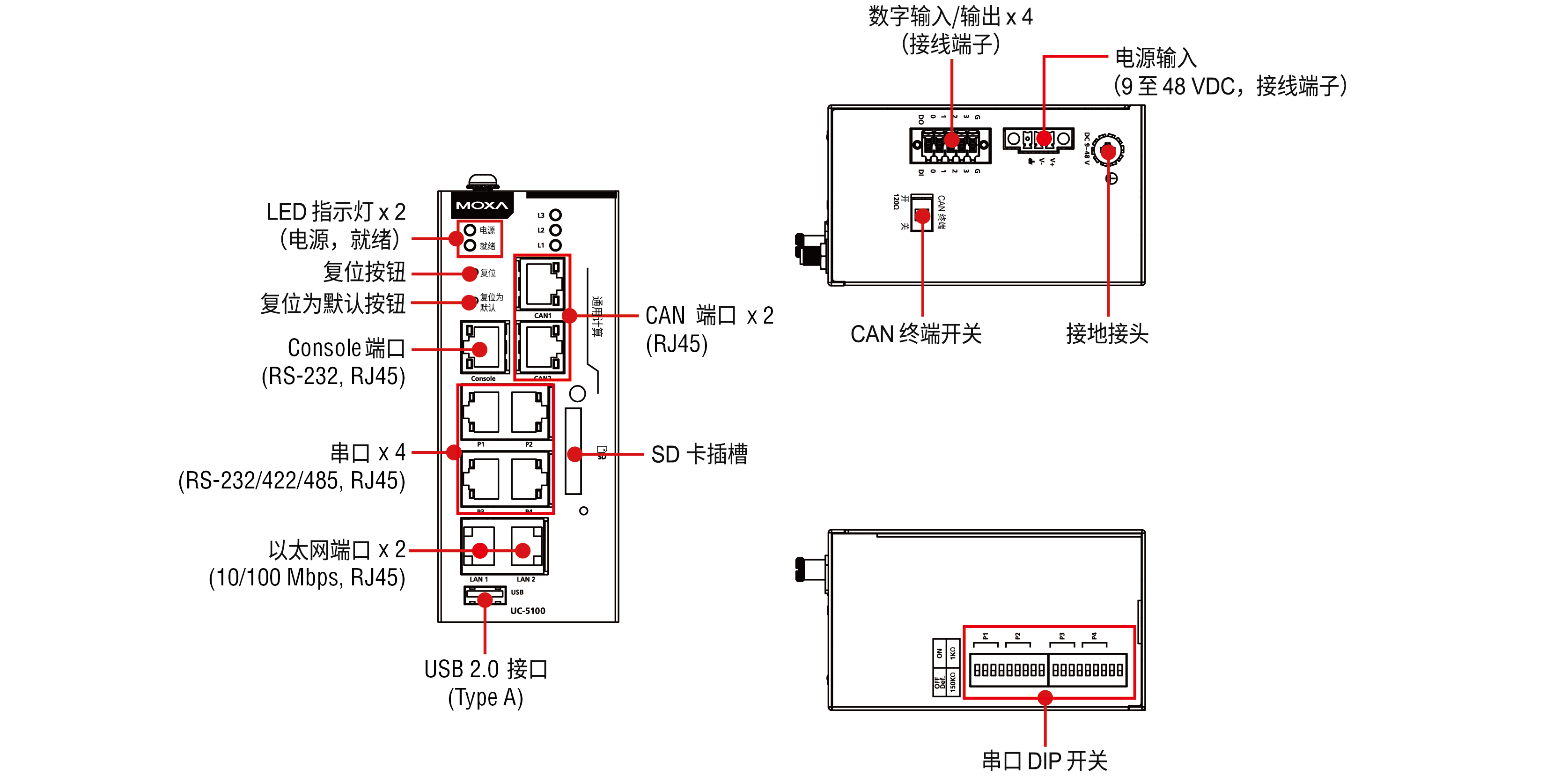

外觀
UC-5101

UC-5102

UC-5111

UC-5112

計算機

CPU：Armv7 Cortex-A8 1 GHz
預裝 OS： Linux Debian 9 內核 4.4（Moxa 工業 Linux）
DRAM： 512 MB DDR3
預裝存儲： 8 GB eMMC
存儲卡槽： SD 插槽 x 1
擴展插槽：
UC-5102-LX：mPCIe 插槽 x 1
UC-5112-LX：mPCIe 插槽 x 1
UC-5102-T-LX：mPCIe 插槽 x 1
UC-5112-T-LX：mPCIe 插槽 x 1

計算機接口

USB 2.0： USB 2.0 接口 x 1，type-A 接頭
SIM 數量： 2
SIM 格式： Micro
串口： RS-232/422/485 端口 x 4，軟件可選 (RJ45)
數字輸入： DI x 4
數字輸出： DO x 4
按鈕：復位按鈕，可用于配置串口和 CAN 端口的 DIP 開關
Console 端口： RS-232（TxD、RxD、GND），RJ45 輸出（115200、n、8、1）

以太網接口

以太網端口：自適應 10/100 Mbps 端口（RJ45 接頭）x 2
電磁隔離保護： 1.5 kV（內置）

串口界面

串口： 4 x RS-232/422/485
數據位： 5、6、7、8
校驗位：無、偶、奇、Space、Mark
停止位： 1、1.5、2

串口信號

RS-232： TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422： Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w： Data+、Data-、GND
RS-485-4w： Tx+、Tx-、Rx+、Rx-、GND

CAN 接口

端口數量：
UC-5111-LX： 2
UC-5111-T-LX：2
UC-5112-LX：2
UC-5112-T-LX：2
信號：
UC-5111-LX：CAN_L、CAN_H、CAN 信號 GND
UC-5111-T-LX：CAN_L、CAN_H、CAN 信號 GND
UC-5112-LX：CAN_L、CAN_H、CAN 信號 GND
UC-5112-T-LX：CAN_L、CAN_H、CAN 信號 GND
終端電阻：
UC-5111-LX：N/A，120 Ω（基于 DIP）
UC-5111-T-LX：N/A，120 Ω（基于 DIP）
UC-5112-LX：N/A，120 Ω（基于 DIP）
UC-5112-T-LX：N/A，120 Ω（基于 DIP）

數字輸入

電壓：
0 至 0.8 VDC
2.0 至 5.5 VDC

數字輸出

額定電流： 24 mA/通道
電壓：
0 至 0.55 VDC
2.5 至 3.3 VDC

LED 指示燈

系統：
電源 x 1
系統就緒 x 1
LAN：每個端口 2 個 (10/100 Mbps)
串口：每個端口 2 個（Tx，Rx）
CAN：
UC-5111-LX：每個端口 2 個（Tx，Rx），UC-5112-LX：每個端口 2 個（Tx，Rx），UC-5111-T-LX：每個端口 2 個（Tx，Rx），UC-5112-T-LX：每個端口 2 個（Tx，Rx）
無線信號強度
UC-5112-LX：蜂窩/Wi-Fi x 3
UC-5102-LX：蜂窩/Wi-Fi x 3
UC-5102-T-LX：蜂窩/Wi-Fi x 3
UC-5112-T-LX：蜂窩/Wi-Fi x 3

機械特性

外殼：金屬
重量： 600 g (1.32 lb)
尺寸： 57 x 136 x 100 mm（2.24 x 5.35 x 3.94 英寸）
安裝：導軌式安裝，壁掛式安裝（帶可選套件）

電源參數

工作溫度：
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：
產品凈重：-40 至 85°C（-40 至 185°F）
帶 LTE 配件：-40 至 70°C（-40 至 158°F）
帶 Wi-Fi 配件：-10 至 70°C（14 至 158°F）
存儲溫度：
UC-5101-LX：-20 至 70°C（-4 至 158°F）
UC-5102-LX：-20 至 70°C（-4 至 158°F）
UC-5111-LX：-20 至 70°C（-4 至 158°F）
UC-5112-LX：-20 至 70°C（-4 至 158°F）
UC-5101-T-LX：-40 至 85°C（-40 至 185°F）
UC-5102-T-LX：-40 至 85°C（-40 至 185°F）
UC-5111-T-LX：-40 至 85°C（-40 至 185°F）
UC-5112-T-LX：-40 至 85°C（-40 至 185°F）
相對濕度： 5 至 95%（非冷凝）
振動： 2 個 Grms @ IEC 60068-2-64，隨機波，5-500 Hz，每個軸 1 小時（未連接 USB 設備）
沖擊： IEC 60068-2-27

安規認證

safety： UL 60950-1、EN 60950-1、IEC 60950-1
EMC： EN 55032/24、EN 61000-6-2/-6-4
EMI： CISPR 32，F(xiàn)CC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
綠色產品： RoHS、CRoHS、WEEE

可靠性

報警工具：外部 RTC（實時時鐘）
自動重啟觸發器：外部 WDT（看門狗計時器）

MTBF

時間：
UC-5101-LX：728,216 小時
UC-5101-T-LX：728,216 小時
UC-5102-LX：704,409 小時
UC-5102-T-LX：704,409 小時
UC-5111-LX：584,470 小時
UC-5111-T-LX：584,470 小時
UC-5112-LX：568,997 小時
UC-5112-T-LX：568,997 小時
標準： Telcordia (Bellcore) 標準 TR/SR

保修

保修期限：5年
