NPort 5600-DT系列

8口RS-232/422/485串口設備聯網服務器

多達 8 個 RS-232/422/485 串口
緊湊型臺式設計
10/100M 自適應以太網
LCD 顯示屏，方便配置 IP 地址
通過 Telnet、Web 瀏覽器或 Windows 管理工具進行配置
接口模式：TCP server、TCP client、UDP、Real COM
支持 SNMP MIB-II 網絡管理協議

所獲證書

概述和特點
規格

NPort 5600-8-DT 設備聯網服務器可通過透傳方式將 8 臺串口設備輕松接入以太網絡，用戶只需進行基本配置即可將現有串口設備連接至網絡。用戶集中管理串口設備的同時，也可通過網絡分散管理主機。NPort 5600-8-DT 設備聯網服務器比 19 英寸機架式產品小巧，特別適合需要額外串口卻無法進行導軌安裝的應用場合。

適合 RS-485 應用的簡便設計
NPort 5650-8-DT 設備聯網服務器提供 1 kΩ 和 150 kΩ 上拉/下拉電阻和 120 Ω 終端電阻可選。在某些嚴苛環境中，可能需要采用終端電阻來去除串口信號的反射。使用終端電阻時，必須正確設置上拉/下拉電阻，以避免電子信號受損。由于任何電阻值都無法兼容所有環境，因此，NPort 5600-8-DT 設備聯網服務器配有 DIP 開關，方便用戶手動調節串口的終端電阻和上拉/下拉電阻的電阻值。

便捷易用的電源輸入
NPort 5650-8-DT 設備聯網服務器提供電源接線端子和電源插座，提供更高的便捷性和靈活性。用戶可直接將接線端子接上直流電源，或?qū)щ娫床遄倪m配器連接至交流電路。

LED 指示燈簡化維護
系統、串口 Tx/Rx 和以太網 LED 指示燈（位于 RJ45 接頭上）提供了實用的基本維護工具，可幫助工程師分析現場問題。NPort 5600 的 LED 燈不僅可顯示當前的系統和網絡狀態，還可以幫助現場工程師監控所連接的串口設備狀態。

級聯式雙以太網口，方便接線
NPort 5600-8-DT 設備聯網服務器配置兩個可作為交換機端口的以太網端口。一個端口可連接至網絡或服務器，另一個端口連接至另一個以太網設備。雙以太網端口使設備不需要分開連接至不同的以太網交換機，從而降低了接線成本。

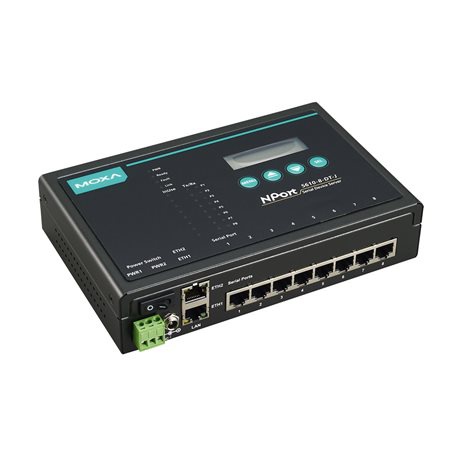

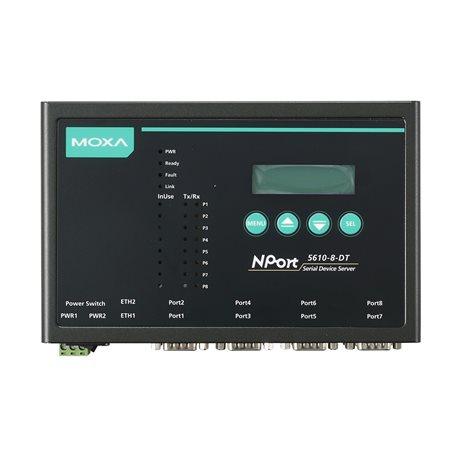

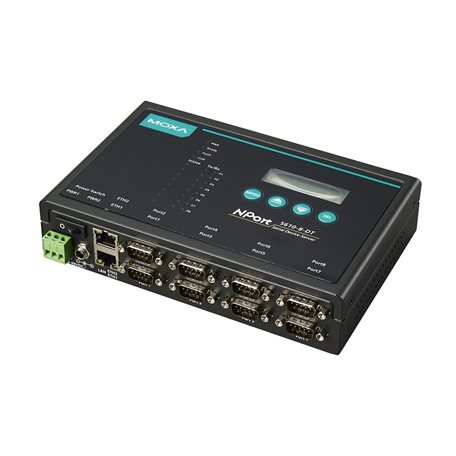

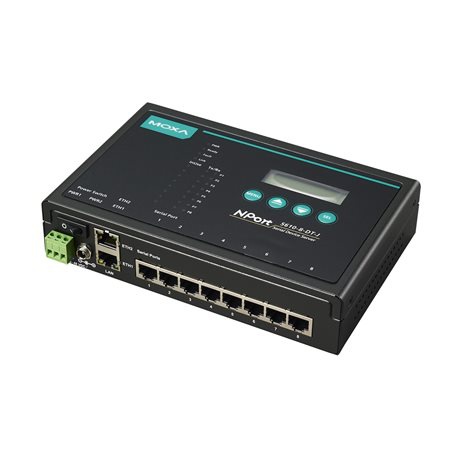

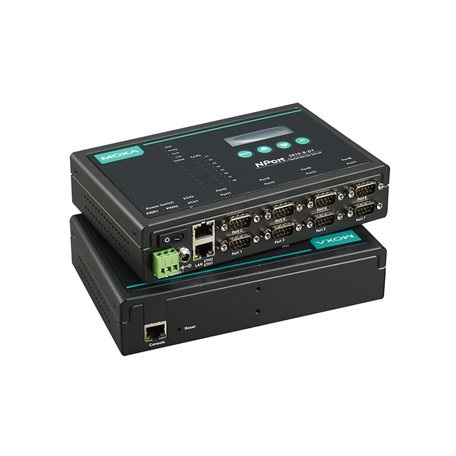

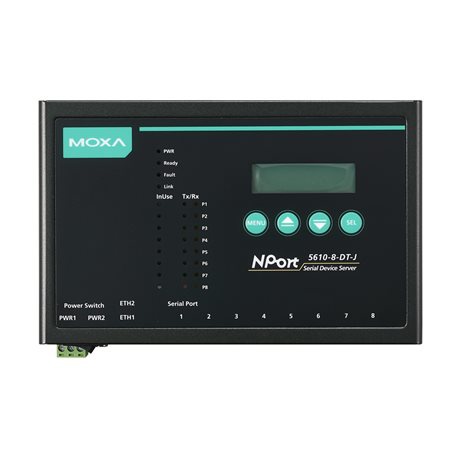

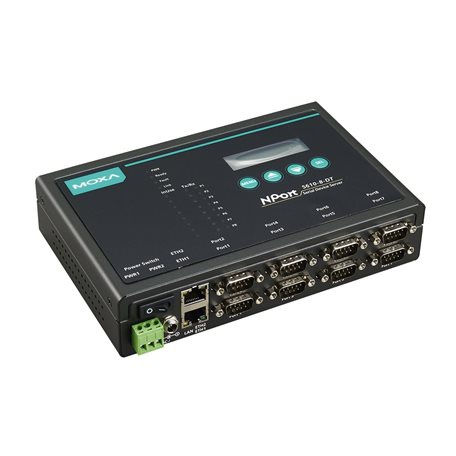

外觀

以太網接口

10/100BaseT(X) 端口（RJ45 接頭） :2
電磁隔離保護 :1.5 kV（內置）

以太網軟件特性

配置選項 :串口 Console、Telnet Console、Web Console (HTTP/HTTPS)、Windows 管理工具
管理 :ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、Rtelnet、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP
過濾 :IGMP v1/v2
MIB :RFC1213、RFC1317
對時服務 :SNTP
Windows Real COM 驅動程序 :Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驅動程序 :內核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驅動程序 :SCO UNIX、SCO OpenServer、SCO UnixWare 7、Sun Solaris 10、QNX 4.25、QNX 6.x、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API :Android 3.1.x 及更高版本

串口界面

接頭 :
8-pin RJ45：NPort 5610-8-DT-J/5650-8-DT-J
DB9 公頭：NPort 5610-8-DT-J/5650-8-DT-J
端口數量 :8
串口標準 :
NPort 5610-8-DT 系列：RS-232
NPort 5650-8-DT 系列：RS-232、RS-422、RS-485
波特率 :支持標準波特率（單位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k
Console 端口 :RS-232（TxD、RxD、GND），3-pin（19200、n、8、1）
數據位 :5、6、7、8
停止位 :1、1.5、2
校驗位 :無、偶、奇、Space、Mark
流量控制 :RTS/CTS、DTR/DSR、XON/XOFF
隔離保護 :NPort 5650I-8-DT：2 kV
RS-485 上拉電阻/下拉電阻 :1 kΩ，150 kΩ
RS-485 數據流向控制 :ADDC®（數據流向自動控制）
RS-485 終端電阻 :120 Ω

串口信號

RS-232 :TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422 ；Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w ：Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w ：Data+、Data-、GND

電源參數

輸入電流：
NPort 5610-8-DT/NPort 5610-8-DT-J: 611 mA @ 12 VDC
NPort 5650-8-DT/NPort 5650-8-DT-J: 615 mA @ 12 VDC
NPort 5650I-8-DT1066 mA @ 12 VDC
電源輸入數量：2
輸入電壓：12 至 48 VDC
電源接頭：
1 個可拆卸 3 觸點接線端子
1 個電源輸入插座
反接保護：支持

可靠性

自動重啟觸發器：內置 WDT（看門狗定時器）
報警工具：內置蜂鳴器和 RTC（實時時鐘）

機械特性

外殼：金屬
尺寸（有掛耳）：229 x 46 x 125 mm（9.01 x 1.81 x 4.92 英寸）
尺寸（無掛耳）：197 x 44 x 125 mm（7.76 x 1.73 x 4.92 英寸）
尺寸（帶底部面板導軌安裝套件）：197 x 53 x 125 mm（7.76 x 2.09 x 4.92 英寸）
重量：
NPort 5610-8-DT：產品凈重：0.85 kg (1.874 lb)
NPort 5610-8-DT-J：產品凈重：0.80 kg (1.763 lb)
NPort 5610-8-DT-T：產品凈重：0.85 kg (1.874 lb)
NPort 5650-8-DT：產品凈重：0.97 kg (1.918 lb)
NPort 5650-8-DT-J：產品凈重：0.82 kg (1.808 lb)
NPort 5650-8-DT-T：產品凈重：0.86 kg (1.896 lb)
NPort 5650I-8-DT：產品凈重：0.94 kg (2.072 lb)
NPort 5650I-8-DT-T：產品凈重：0.94 kg (2.072 lb)
安裝：臺式、導軌式安裝（帶可選套件）、壁掛式安裝（帶可選套件）
交互界面 :LCD 顯示屏、配置按鈕

工作環境

工作溫度：標準型號：0 至 55°C（32 至 131°F）
存儲溫度（含包裝）：-40 至 75°C（-40 至 167°F）
相對濕度：5 至 95%（非冷凝）

安規認證

EMC ：EN 55032/24
EMI ：CISPR 32, FCC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
SAFETY ：UL 60950-1

聲明

綠色產品：RoHS、CRoHS、WEEE

MTBF

時間：836,374 小時
標準：Telcordia (Bellcore) 標準

保修

保修期限：5 年
