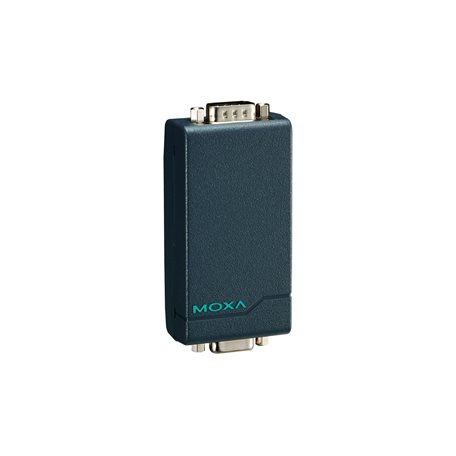

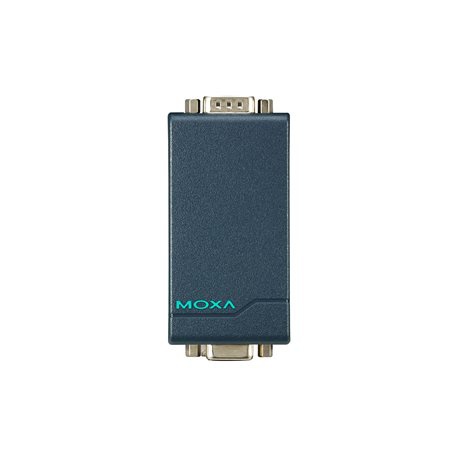

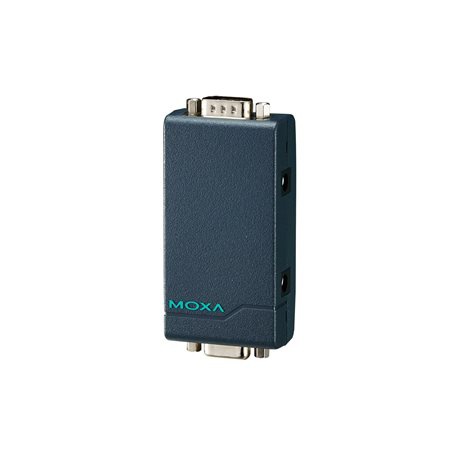

TCC-82系列

帶4路隔離保護的無源型RS-232隔離器

  • 4 個通道提供 1 分鐘 4 kV RMS 隔離保護
  • 支持外部供電（但無需使用）
  • 波特率自適應
  • 體積小巧
所獲證書
TCC-82 的工業等級的緊湊型設計，可為 2 臺 RS-232 設備間的雙向串口通信提供了光電隔離保護。通過光電隔離的方式連接兩端的 RS-232 設備，可保護設備免受雷擊、意外高壓短路和接地回路造成的損壞。內置支持寬范圍電壓隔離器，經過測試可承受 1 分鐘 4 kV rms 以上的輸入/輸出電壓。TCC-82 不僅滿足通用串口數據通信的要求，還符合了工業自動化和醫療行業的高標準。TCC-82 保護 TxD 和 RxD 數據信號之外，還保護連接器的 RTS 和 CTS 握手信號（總共 4 個隔離通道），完整地保護您的 RS-232 應用。



無需外接電源

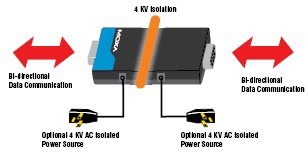

TCC-82 支持串口取電，可以直接從連接的串口設備獲取電源。不管電平信號高低與否，都可以從 RS-232 TxD、RTS 或 DTR 信號線獲得電源，無需使用外部電源。當無法使用握手信號、串口線纜太長，或者串口設備是低功率設備，則可以使用外部電源。連接外部電源時，TCC-82 可使用 5 至 12 VDC 適配器或 USB 電源線。請注意，由于連接的兩端采用兩組獨立電源供電，必要時可選擇一側使用串口供電，另一側使用外部供電。
安裝 TCC-82 時，建議連接所有輸出信號。即使系統未使用這些信號，TCC-82 也可以通過信號取電。如果應用需要完整 4 kV 隔離保護，則在選擇外接電源時應格外注意。大多數商用電源在初級和次級繞組間僅提供 1500 VAC 光電隔離保護。如果 TCC-82 兩端均使用外部電源，必須是兩路獨立電源，以確保每個電源都有足夠的隔離保護。


串口界面

接頭 :DB9 公頭
端口數量: 2
串口標準 :RS-232
波特率 :50 bps 至 921.6 kbps（支持非標準波特率）

串口信號

RS-232 ：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

電源參數

電源參數
輸入電流 :20 mA @ 5 VDC
輸入電壓 :5 至 12 VDC
電源輸入數量 :1
過載電流保護 :支持
電源功耗 :20 mA @ 5 VDC
輸入電源 :電源輸入插口

機械特性

外殼 ：塑料
IP 等級： IP30
尺寸 ：42 x 80 x 23.6 mm（1.65 x 3.15 x 0.93 英寸）
重量 ：60 g (0.13 lb)
安裝 ：臺式

安規認證

EMC ：EN 55032/24
EMI ：CISPR 32, FCC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8 PFMF
環境測試 ：
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
safety ：EN 60950-1，IEC 60950-1
振動 ：IEC 60068-2-6

MTBF

時間 ： 959,780 小時
標準 ：MIL-HDBK-217F

保修期

保修期限 ：5 年
