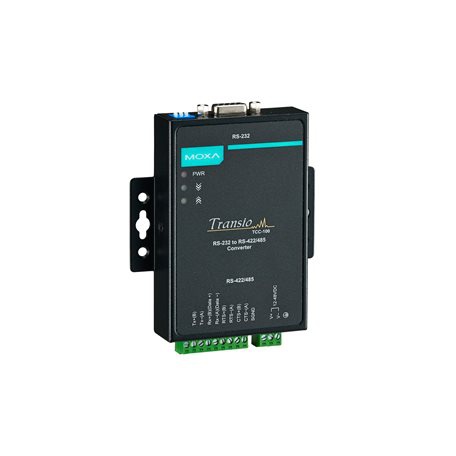

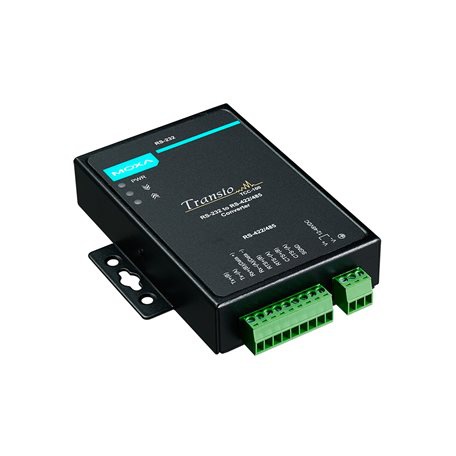

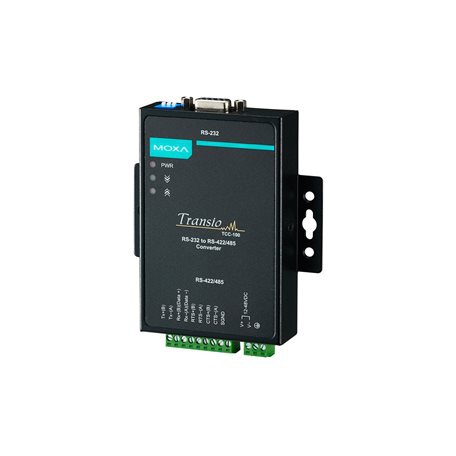

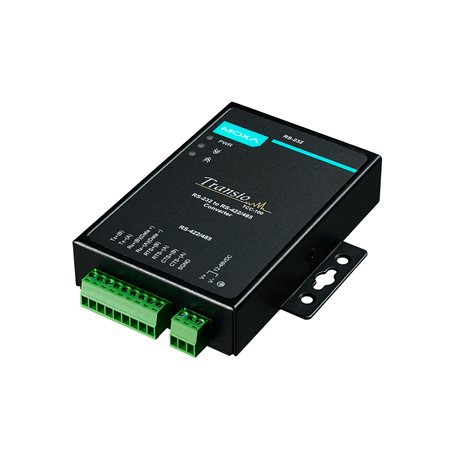

TCC-100/100I系列

隔離型RS-232與RS-422/485雙向轉換器

  • 支持 RTS/CTS 信號的 RS-232 轉 RS-422 轉換
  • RS-232 轉換為 2 或 4 線 RS-485
  • 提供 2 kV 光電隔離保護 (TCC-100I)
  • 壁掛式安裝和導軌式安裝
  • 方便 RS-422/485 接線的螺絲緊固接線端子
  • 電源、串口 Tx 和 Rx 的 LED 指示燈
  • -40 至 85°C 寬溫型號可選
所獲證書
TCC-100/100I 系列 RS-232 轉 RS-422/485 轉換器通過擴展 RS-232 傳輸距離來提升網絡性能。這兩款轉換器均采用杰出的工業級設計，包括導軌式安裝、接線端子接線、可通過外部電源接線端子供電，以及提供光電隔離保護（僅 TCC-100I 和 TCC-100I-T）。TCC-100/100I 系列轉換器為關鍵的工業應用提供了 RS-232 轉換為 RS-422/485 信號的理想解決方案。

串口界面

波特率： 50 bps 至 921.6 kbps（支持非標準波特率）
接頭 ：接線端子
隔離保護 ：TCC-100I/100I-T：2 kV（-I 型號）
端口數量 ：2
RS-485 上拉電阻/下拉電阻 ：1 kΩ，150 kΩ
RS-485 數據流向控制 ：ADDC®（數據流向自動控制）
串口標準 ：RS-232、RS-422、RS-485
RS-485 終端電阻 ：N/A、120 Ω 和 120 kΩ

串口信號

RS-232 ：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422 ：Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w ：Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w ：Data+、Data-、GND

電源參數

輸入電流 ：
TCC-100/100-T：85 mA @ 12 VDC
TCC-100I/100I-T：150 mA @ 12 VDC
輸入電壓 ：12 至 48 VDC
電源輸入數量 ：1
過載電流保護 ：支持
電源接頭 ：接線端子（直流型號）
電源功耗 ：
TCC-100/100-T：85 mA @ 12 VDC
TCC-100I/100I-T：150 mA @ 12 VDC

機械特性

外殼 ：金屬
尺寸 ：67 x 100.4 x 22 mm（2.64 x 3.93 x 0.87 英寸）
IP 等級： IP30
重量 ：148 g (0.33 lb)
安裝 ：導軌式安裝（帶可選套件）、壁掛式安裝

工作環境

工作溫度 ：
標準型號：-20 至 60°C（-4 至 140°F）
寬溫型號：-40 至 85°C（-40 至 185°F）
存儲溫度（含包裝）： -40 至 85°C（-40 至 185°F）
相對濕度 ：5 至 95%（非冷凝）

安規認證

EMC ：EN 55032/24
EMI ：CISPR 32, FCC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8 PFMF
環境測試 ：
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
safety ：EN 60950-1，IEC 60950-1
振動 ：IEC 60068-2-6

MTBF

時間 ：3,017,857 小時
標準 ：Telcordia (Bellcore)，GB

保修期

保修期限 ：5 年
