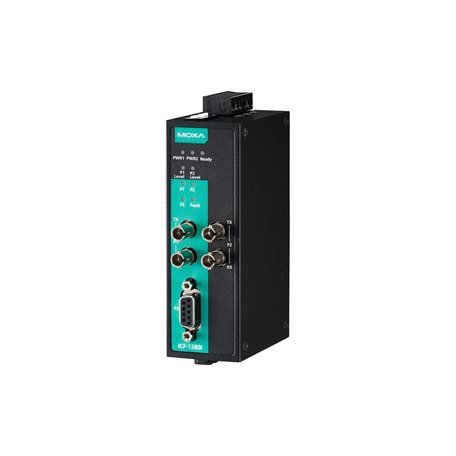

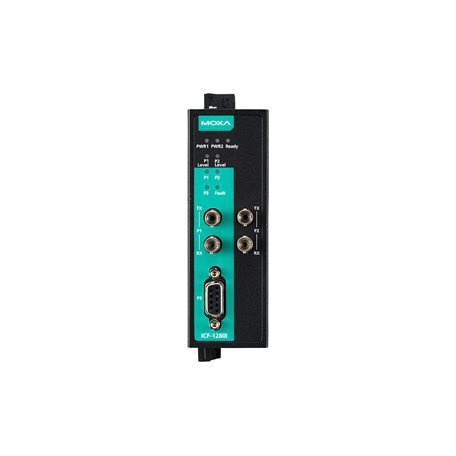

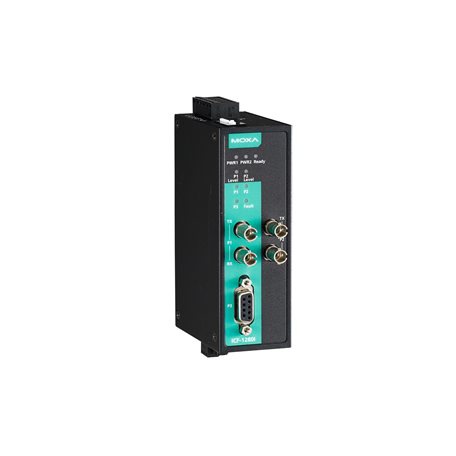

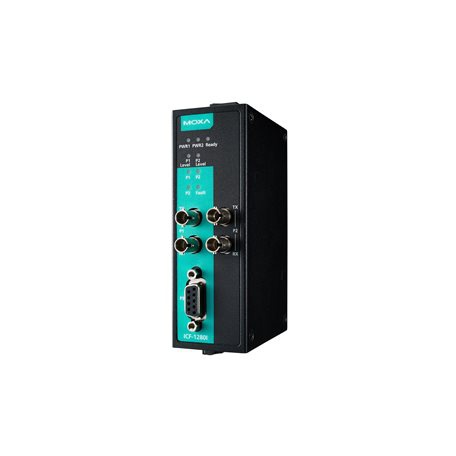

ICF-1280I系列

2口工業級PROFIBUS轉光纖轉換器,支持冗余光纖環網

冗余光纖環網，零恢復時間
單一轉換器即可檢查整個網絡的光纖通信
波特率自適應，數據傳輸速率高達 12 Mbps
PROFIBUS 總線故障保護，預防工作數據損壞
繼電器輸出報警
2 kV 電流隔離保護
冗余雙電源輸入
延長 PROFIBUS 傳輸距離至 45 km
-40 至 75°C 寬溫型號
支持光纖信號強度診斷

所獲證書

概述和特點
規格

ICF-1280I 工業級 PROFIBUS 轉光纖轉換器可將 PROFIBUS 信號轉換為光纖信號。這款轉換器可延長串口傳輸距離至 4 km（采用多模光纖）或 45 km（采用單模光纖）。ICF-1280I 系列為 PROFIBUS 系統提供 2 kV 光電隔離保護和冗余雙電源輸入，可確保用戶的 PROFIBUS 設備不間斷運行。

遠程光纖診斷
光纖線纜經常用于長距離通信，工程師會采用光纖檢測筆來保證光纖線纜的正常通信質量。ICF-1280I 系列只需通過 DIP 開關調整即可進行遠程光纖診斷，無需使用光纖檢測筆。
遠程光纖診斷主要提供兩種功能：(1) 判斷是由哪一方（Tx 或 Rx）導致問題；(2) 可通過任何一臺轉換器檢查整體網絡拓撲的光纖通信連接。即使 LED 指示燈不在轉換器附近，也可以通過 LED 指示燈自動偵測和判斷光纖線纜異常。遠程光纖診斷功能簡化了光纖線纜的部署和管理，可通過任何一臺轉換器檢查整體網絡拓撲的光纖通信連接，大大縮短了故障排除時間。

冗余環網
ICF-1280I 系列轉換器可接入至冗余光纖環網拓撲中的 PROFIBUS 設備。只需使用 DIP 開關配置所有 ICF- 1280I 轉換器，即可形成冗余光纖環網模式。當 PROFIBUS master 從一臺轉換器傳輸信號至 PROFIBUS slave 設備時，信號數據將沿著環網節點傳輸至所有轉換器，直到抵達原本發送信號的設備才會停止傳輸。冗余環網結構可實現零恢復時間以確保數據零丟包。

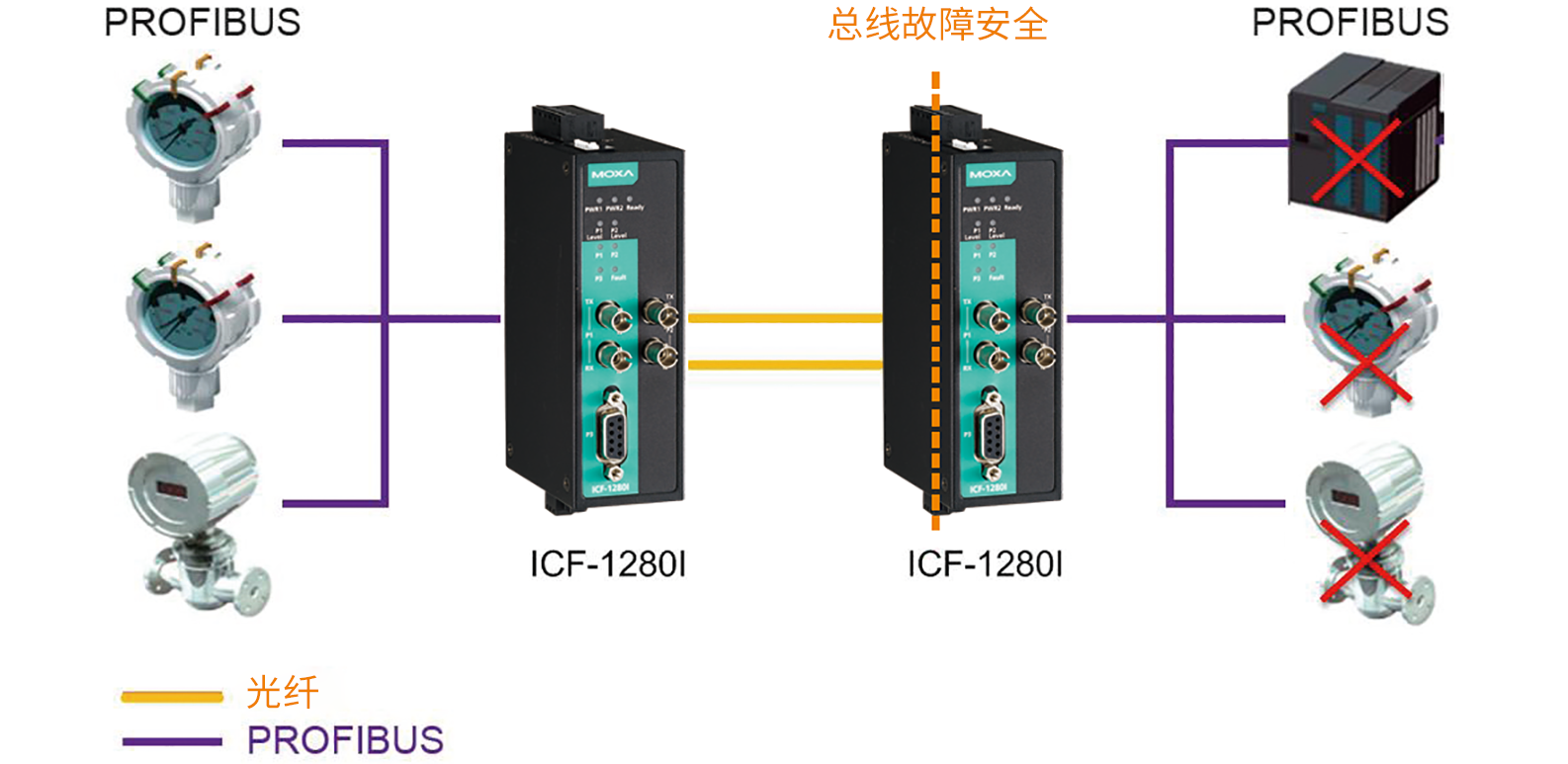

PROFIBUS 總線故障保護
當 PROFIBUS 設備或串口故障時，會產生電氣噪聲導致總線故障。一般介質轉換器會將噪聲信號通過光纖線纜傳遞至下一臺轉換器。如此會造成兩條總線傳輸中斷，甚至后期導致整個系統的通信停擺。當 PROFIBUS 網絡斷線時，工程師便不容易定位故障的設備。為避免以上情況，ICF-1280I 系列設計了可偵測和辨識噪聲信號的功能。如果總線的某一條線路發生故障，電氣噪聲將無法通過 ICF-1280I 傳輸和影響其他總線網絡。此外，ICF-1280I 還可對現場工程師發出報警通知故障設備的位置。

自適應/人工設置波特率
ICF-1280I 轉換器可進行 PROFIBUS 和光纖之間的信號轉換，支持 9.6 kbps 至 12 Mbps 波特率。工程師無需知道接入 PROFIBUS 設備的波特率；ICF-1280I 轉換器可以自動偵測 PROFIBUS 設備的波特率并直接套用。這是一種非常方便的功能。如果有需要還可通過 DIP 開關設置固定的波特率，從而縮短系統初始化時的波特率檢測時間。

光纖連接監測
ICF-1280I 轉換器提供光纖連接監測功能，可偵查出光纖連接兩端的通信錯誤，還可判斷是由哪一方（Tx 或 Rx）導致問題。一旦發生通信錯誤，對應的 LED 狀態指示燈會轉為紅色，并啟動繼電器報警。如果遠程光纖線路發生光纖異常，則故障 LED 會閃爍顯示遠程線路異常。工程師可以使用光纖檢測功能排除故障。

光纖信號強度診斷
在某些情況下，用戶可能需要使用電壓表測量光纖端口的接收電平，并可在設備運行時連接電壓表（不影響數據傳輸）。使用電壓表測量，并通過支持高輸入阻抗模擬的 PLC 讀取，可讓用戶執行以下操作：
記錄輸入的光電功率以便進行后續測量（例如：老化或損壞）。
進行好/壞測試（限值）。

串口界面

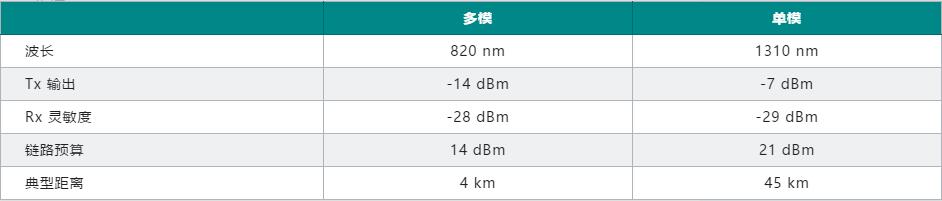

光纖:
ICF-1280I-M-SC 系列： 100BaseFX 端口（多模 SC 接頭）
ICF-1280I-M-ST 系列：100BaseFX 端口（多模 ST 接頭）
ICF-1280I-S-SC 系列：100BaseFX 端口（單模 SC 接頭）
ICF-1280I-S-ST 系列：100BaseFX 端口（單模 ST 接頭）
光纖:

PROFIBUS 接口

波特率: 9600 bps 至 12 Mbps
接頭 :DB9 母頭
工業協議 :PROFIBUS DP
隔離保護 :2 kV（內置）
端口數量 :1

電源參數

輸入電流 :315 mA @ 12 VDC
輸入電壓 :12 至 48 VDC
電源輸入數量 :2
過載電流保護 :支持
電源接頭 :接線端子（直流型號）
電源功耗 :315 mA @ 12 VDC

機械特性

外殼: 金屬
IP 等級: IP30
尺寸 :39 x 115 x 70 mm（1.54 x 4.53 x 2.76 英寸）
重量 :225 g (0.49 lb)
安裝 :導軌式安裝

工作環境

工作溫度 :
標準型號：0 至 60°C（32 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝） :-40 至 75°C（-40 至 167°F）
相對濕度 :5 至 95%（非冷凝）

安規認證

EMC :EN 55032/24
EMI :CISPR 32，F(xiàn)CC Part 15B Class A
EMS :
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
環境測試 :
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
危險環境 :ATEX，Class I Division 2，IECEx
safety :EN 60950-1，IEC 60950-1
振動 :IEC 60068-2-6

MTBF

時間 :1,870,854 小時
標準 :Telcordia (Bellcore)，GB

保修期

保修期限：5年
