NPort S9450I系列

集成網管型以太網交換機功能的4口穩固型設備服務器

4 個 RS-232/422/485 串口
支持多達 5 個網管型以太網交換機端口（某些型號提供光纖端口）
支持 DNP3 和 Modbus 協議
符合 IEC 61850-3 和 IEEE 1613（變電站）標準
支持 Turbo Ring/Chain 和 RSTP/STP 的以太網冗余
Real COM/TTY 驅動程序，可支持 Windows 和 Linux
支持 IEC 61850 MMS 協議
基于 IEC 62443/NERC CIP 的保護功能
支持 -40 至 85°C 寬溫

所獲證書

概述和特點
規格

NPort S9450I 系列 4 端口 RS-232/422/485 設備聯網服務器內置全功能網管型以太網交換機，專為變電站的嚴苛工作環境而設計。由于此系列產品同時支持光纖端口和以太網端口，并集設備聯網服務器和交換機于一體，用戶可以輕松安裝、管理和維護 NPort S9450I 以及連接的串口設備。

高電磁兼容性，適應嚴苛的變電站環境
NPort S9450I 系列支持高水平的浪涌保護功能，防止變電站和工業自動化應用中常見的浪涌和 EMI 造成損壞。NPort S9450I 支持 -40 至 85°C 工作溫度和配備鍍鋅鋼外殼，適用于各種工業環境。
此外，NPort S9450I 的雙電源輸入同時提供冗余和寬范圍電壓輸入。WV 型號支持 24/48 VDC 電源輸入（18 至 72 VDC），HV 型號支持 88 至 300 VDC 和 85 至 264 VAC 電源輸入。

支持 IEC 61850 MMS 協議，實現電力 SCADA 的便捷維護
電力 SCADA 應用的發展趨勢是采用 MMS 協議同時控制并監視 IT 設備（交換機、路由器等）和 IED（傳感器、制動器等）。這與 IT 設備采用 SNMP 協議，IED 采用 MMS 協議的傳統管理方法有很大不同。事實上，SI 甚至可能需要管理各種使用專有通信協議的傳統設備。
NPort S9450I 設備聯網服務器是全球首款將 MMS 集成到 IT 型設備中的設備聯網服務器，專為電力 SCADA 應用而設計。 NPort S9450I 還支持使用 MMS 監視 S9450I 與傳統設備之間的串口通信。

支持 Modbus/DNP3 協議網關
NPort S9450I 系列為集成各種類型和規模的工業 Modbus/DNP3 網絡提供了極大的靈活性。NPort S9450I 支持將 Modbus TCP、ASCII 和 RTU 設備集成到幾乎任何 master/slave 模式中，包括串口和以太網同為 master 的模式。
NPort S9450I 設備聯網服務器還支持 DNP3 串口和 DNP3 IP 之間的協議轉換。所有型號均采用堅固耐用設計，并支持導軌式安裝。

基于 IEC 62443/NERC CIP 的網絡保護功能
NPort S9450I 系列提供基于 IEC 62443/NERC CIP 的安全功能，可增強網絡安全性。工業自動化應用長時間的網絡宕機會造成巨大損失，因而保護關鍵任務網絡免受網絡攻擊至關重要。

支持設備級環網冗余
工業自動化的設備級通信網絡非常關鍵，因?yàn)樗鼈冇糜诳刂坪捅O(jiān)控設備過程。這些通信的可靠性取決于設備級的環網冗余，環網冗余提供快速網絡故障檢測和重新配置功能，以支持要求嚴苛的控制應用。NPort S9450I 系列將 NPort 設備聯網服務器的全功能與工業交換機相集成，可同時運行串口設備和以太網設備。
此外，NPort S9450I 系列還可通過標準 STP/RSTP 和 Moxa 專用的 Turbo Ring 或 Turbo Chain 2 種冗余協議實現環網冗余。一體化的設計，可優化和簡化您的設備網絡，并提高可靠性。

輸入/輸出接口

報警功能通道：
2，純電阻性負載： 1 A @ 24 VDC
數字輸入通道：2
數字輸入：
+13 至 +30 V 表示狀態 1
-30 至 +1 V 表示狀態 0
輸入電流：8 mA

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：

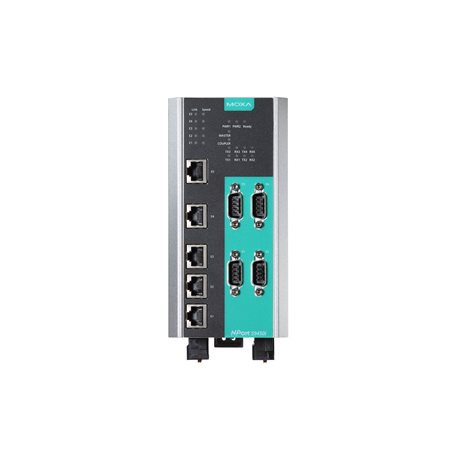

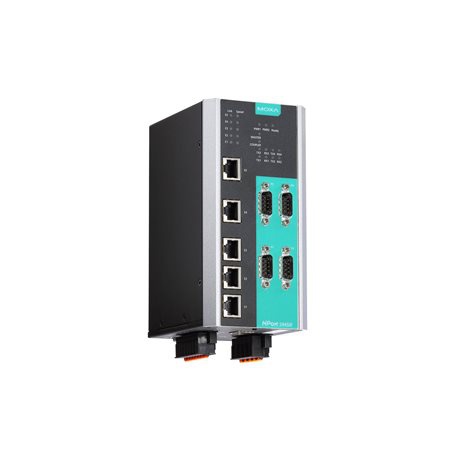

NPort S9450I：5 個 RJ45 端口
100BaseFX 端口（多模 SC 接頭）：

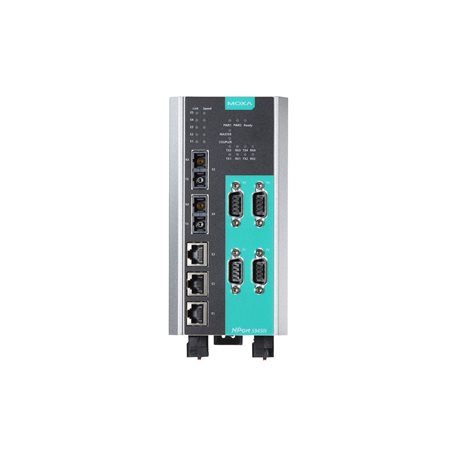

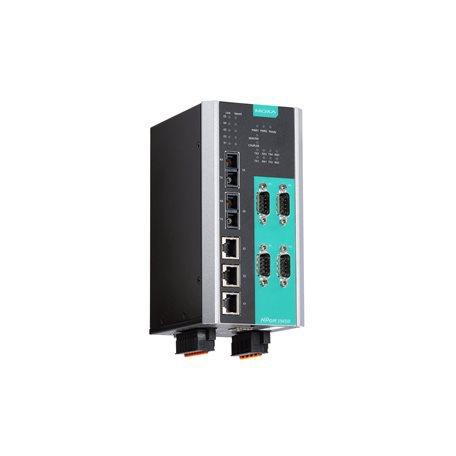

NPort S9450I-2M-SC：3 個 RJ45 端口，2 個多模 SC 端口
100BaseFX 端口（多模 ST 接頭）：

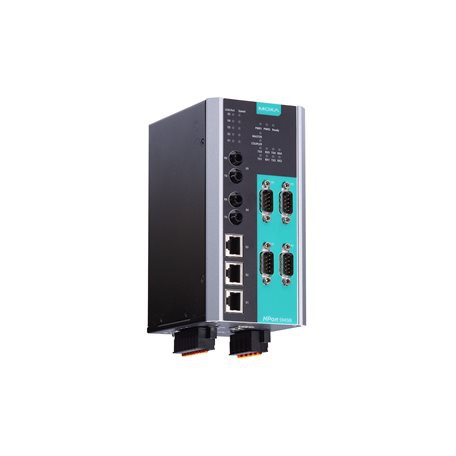

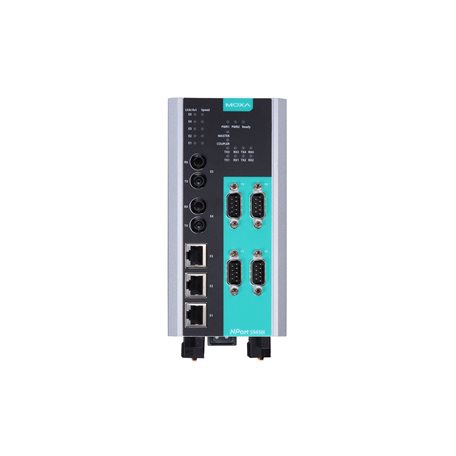

NPort S9450I-2M-ST：3 個 RJ45 端口，2 個多模 ST 端口
100BaseFX 端口（單模 SC 接頭）：
NPort S9450I-2S-SC：3 個 RJ45 端口，2 個單模 SC 端口
100BaseFX 端口（單模 ST 接頭）：
NPort S9450I-2S-ST：3 個 RJ45 端口，2 個單模 ST 端口
電磁隔離保護：1.5 kV（內置）

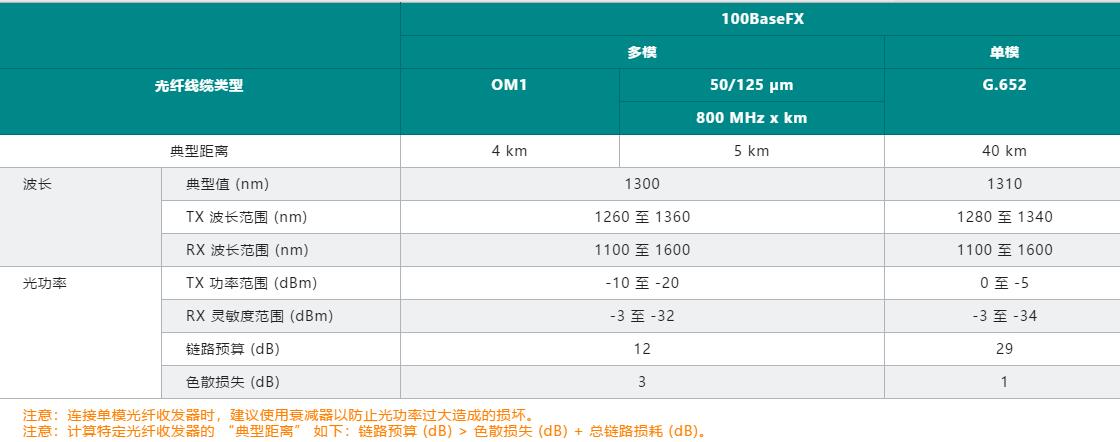

光纖

標準：
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1X，用于授權認證
IEEE 802.3，用于 10BaseT
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX

交換特性

IGMP 分組：256
VLAN 數量：64
優先級隊列：4
VLAN ID 范圍：VID 1 至 4094

以太網軟件特性

配置選項：
通過串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具
管理：
DHCP Client、DHCP Option 82、HTTP、IEC 61850 MMS、IPv4、LLDP、Port Mirror（端口鏡像）、RARP、RMON、SMTP、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、Web Console
過濾：GMRP、GVRP、IGMP v1/v2
Windows Real COM 驅動程序：
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驅動程序：內核版本：2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驅動程序：
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API：Android 3.1.x 及更高版本
工業協議：
Modbus TCP Server (Slave)、DNP3 TCP Outstation
對時服務：NTP Server/Client，SNTP
MIB：
Bridge MIB、設備設置 MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RFC1213、RFC1317、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余協議：
RSTP、Turbo Chain、Turbo Ring v1、Turbo Ring v2
網絡協議：
HTTPS/SSL、本地帳戶可訪問性、TACACS+、RADIUS、SSH

串口界面

接頭：DB9 公頭
端口數量：4
串口標準：RS-232、RS-422、RS-485
操作模式：
Real COM、RFC2217、TCP Client、TCP Server、UDP、Modbus、DNP3、DNP3 Raw Socket、禁用
波特率：50 bps 至 921.6 kbps（支持非標準波特率）
數據位：5、6、7、8
停止位：1、1.5、2
校驗位：無、偶、奇、Space、Mark
流量控制：無、RTS/CTS、XON/XOFF
隔離保護：2 kV
浪涌保護：4 kV
RS-485 數據流向控制：ADDC®（自動數據方向控制）
RS-485 上拉電阻/下拉電阻：1 kΩ，150 kΩ
RS-485 終端電阻：120 Ω
Console 端口：
RS-232（TxD、RxD、GND），10-pin RJ45（19200、n、8、1）

串口信號

RS-232：
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422：Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w：Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w：Data+、Data-、GND

DIP 開關配置

以太網接口：
Turbo Ring、Master、耦合器、預留

Modbus TCP

Client 連接數量：32
Server 連接數量：16

DNP3（透傳）

Master 連接數量：16
Outstation 連接數量：32

電源參數

電源輸入數量：2
電源接頭：1 個可拆卸 5 觸點接線端子
反接保護：支持
輸入電流：
NPort S9450I-WV-T 系列：520 mA @ 24 VDC
NPort S9450I-HV-T 系列：80 mA @ 110 VDC
輸入電壓：
NPort S9450I-WV-T 系列：24/48 VDC（18 至 72 VDC）
NPort S9450I-HV-T 系列：110/220 VAC/VDC（85 至 264 VAC 和 88 至 300 VDC）

機械特性

外殼：金屬
尺寸：80 x 160 x 109 mm（3.15 x 6.30 x 4.29 英寸）
重量：產品凈重：2.54 kg (5.60 lb)
安裝：導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度：-40 至 85°C（-40 至 185°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

EMC：EN 61000-6-2/-6-4
EMI：CISPR 32，F(xiàn)CC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：6 kV；信號：4 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
環境測試：
IEC 60068-2-2
IEC 60068-2-14
變電站：IEC 61850-3，IEEE 1613
危險環境：UL/cUL Class I Division 2 Groups A/B/C/D
Safety：EN 61010-2-201，UL 61010-2-201
沖擊：IEC 60068-2-27
振動：IEC 60068-2-6，IEC 60068-2-64

聲明

綠色產品：RoHS、CRoHS、WEEE

MTBF

時間：347,436 小時
標準：Telcordia SR332

保修

保修期限：5 年
