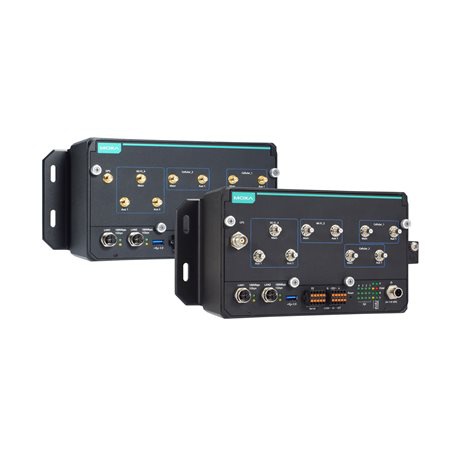

UC-8580系列

具有多個WWAN端口的車對地計算平臺

符合 EN 50155 標準測試
每個蜂窩模塊支持 3 個 WWAN 連接和 2 個 SIM 卡插槽
支持 1 個 WLAN (IEEE 802.11b/g/n/ac) 連接
采用單面 I/O 設計，可減少安裝空間，便于維護
前側檢修面板方便維護
24 至 110 VDC 隔離電源輸入，支持遠程電源控制功能，適用于車輛應用
EN 50155 Tx (-40 ~ 70 ℃) 工作溫度，專為嚴苛環境設計
5 年保修

所獲證書

概述和特點
規格

Moxa UC-8580 是專為交通運輸應用而設計的創新型計算平臺。
UC-8580 提供兩種不同種類的天線接頭可選。SMA 型號支持所有類型的 SMA 接頭。QMA 型號支持用于 GPS 的 TNC 接頭和用于 Wi-Fi/蜂窩模塊的 QMA 接頭，并配備 4 個用于安裝無線模塊的插槽。其中 3 個插槽支持 4G LTE 模塊，1 個插槽支持 Wi-Fi 模塊。每個 4G/LTE 模塊均配備 2 個 SIM 卡插槽，并可利用內置的 MIRF 2.0（Moxa 設備遠程管理平臺，可支持無線管理），來實現冗余蜂窩網絡通信或選擇 SIM 卡的地理圍欄。
UC-8580 采用基于 Linux 4.1 內核的 Debian 8 系統的開放平臺，允許解決方案提供商通過 Debian 的 APT（包裝工具）管理軟件包，或使用 Moxa 的 API 庫和 GNU C 庫開發軟件應用程序。
UC-8580 的單面 I/O 設計非常適合沒有足夠空間安裝通信設備的車輛應用。UC-8580 的前側帶有檢修面板，方便用戶安裝或更換無線模塊、SIM 卡或 mSATA 卡，無需將安裝好的整套設備從墻上卸下。

UC-8580 可作為通信核心的計算平臺，適用于以下應用：
? 車對地通訊網關
? TCMS T2G（車對地）網關
? 移動監測組件
? Ethernet Consist Network T2G 網關
? 車載無線自動售檢票系統等應用

外觀

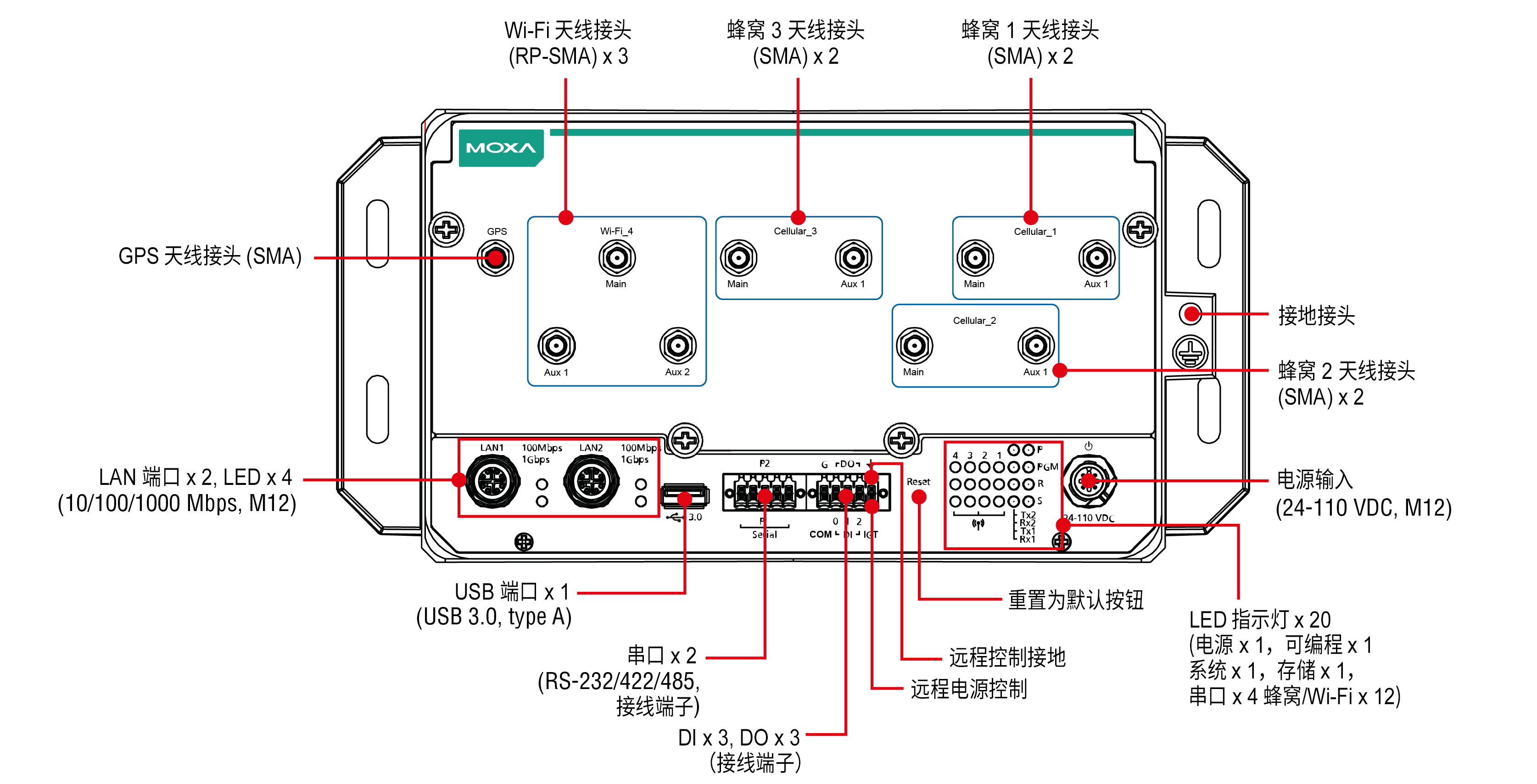

SMA 型號

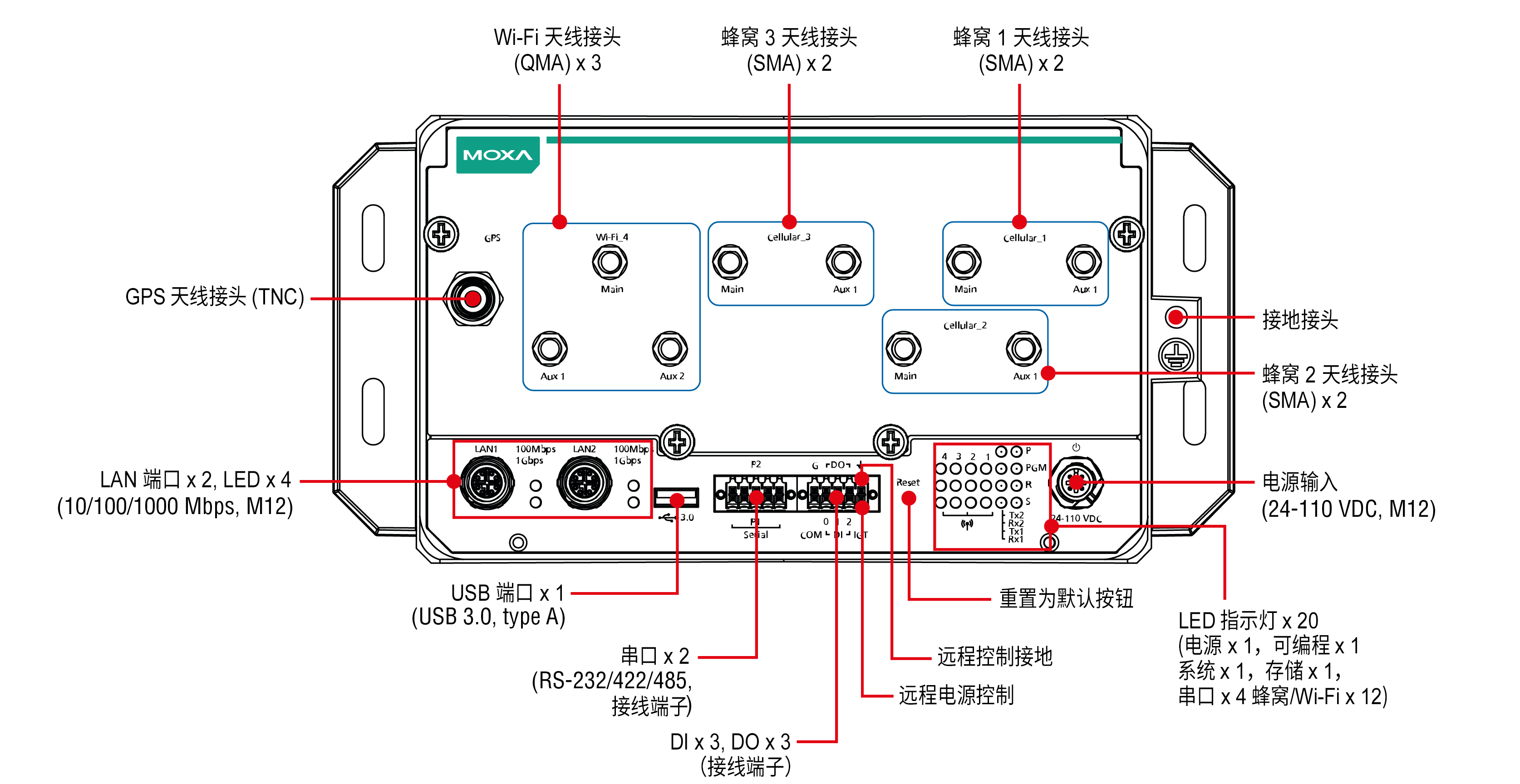

QMA 型號

計算機

CPU ：Armv7 Cortex-A7 雙核 1 GHz
系統內存預裝：1 GB DDR3L
支持的 OS ：Linux Debian 8（Linux 內核 v4.1）
存儲卡槽：mSATA 插槽 x 1，內部 mini-PCIe 插槽
預裝存儲 ：4 GB eMMC

計算機接口

以太網端口：
自適應 10/100/1000 Mbps 端口 (M12 X-coded) x 2
串口：RS-232/422/485 端口 x 2，軟件可選（接線端子）
USB 3.0 ：USB 3.0 接口 x 1，type-A 接頭
數字輸入：DI x 3
數字輸出：DO x 3
擴展插槽：mPCIe 插槽 x 4
Wi-Fi 天線接頭：
UC-8580-LX/8580-T-LX/8580-T-CT-LX： RP-SMA x 3
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：QMA x 3
蜂窩天線接頭：
UC-8580-LX/8580-T-LX/8580-T-CT-LX：SMA x 6
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：QMA x 6
SIM 數量：6
SIM 格式：Mini
GPS 天線接頭：
UC-8580-LX/8580-T-LX/8580-T-CT-LX：SMA x 1
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：TNC x 1
Console 端口：
RS-232（TxD、RxD、GND），4-pin 接頭輸出（115200、n、8、1）

輸入/輸出接口

按鈕：復位按鈕

數字輸入

通道間隔離：3K VDC
接頭：
螺絲緊固 Euroblock 端子
計數器頻率：25 Hz
干接點 ：
開：GND 短路
關：斷路
I/O 模式：DI
點/COM ：3 個通道
傳感器類型：濕接點（NPN 或 PNP）
濕接點 (DI ~ COM)：
開：10 至 30 VDC
關：0 至 3 VDC

數字輸出

接頭：螺絲緊固 Euroblock 端子
額定電流：200 mA/通道
I/O 類型：Sink
電壓：0 至 30 VDC

LED 指示燈

系統 ：
電源 x 1
系統就緒 x 1
可編程 x 1
無線信號強度：蜂窩/Wi-Fi x 12
LAN ：每個端口 2 個 (10/100/1000 Mbps)
串口：每個端口 2 個（Tx，Rx）

串口信號

RS-232：
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422 ：
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w ：
Data+、Data-、GND
RS-485-4w ：
Tx+、Tx-、Rx+、Rx-、GND

GPS 接口

定向精度：0.3°
工業協議：
NMEA 0183，版本 4.0（可配置 V2.3 或 V4.1），UBX，RTCM
接收類型：72-信道 u-blox M8 引擎
時間脈沖：0.25 Hz 至 10 MHz
速度精度：0.05 ms

電源參數

輸入電流：1.66 A @ 24 VDC，0.36 A @ 110 VDC
輸入電壓：24 至 110 VDC
電源接頭：M12 A-coded 4-pin 公頭接頭
電源功耗：40 W（max）

機械特性

外殼：金屬
IP 等級：IP40
尺寸（有掛耳）：
270 x 134 x 88 mm（10.63 x 5.28 x 3.46 英寸）
尺寸（無掛耳）：
220 x 134 x 88 mm（8.66 x 5.28 x 3.46 英寸）
重量：產品凈重：2,200 g (4.85 lb)
安裝：壁掛式
保護 ：-CT 型號：PCB 保護涂層

工作環境

工作溫度：
標準型號：-25 至 55°C（-13 至 131°F）
寬溫型號：-40 至 70°C（-40 至 158°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

EMC ：EN 55032/24
EMI ：CISPR 32，F(xiàn)CC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
軌道交通：EN 50121-4，EN 50155
軌道火災防護 ：EN 45545-2
safety ：EN 60950-1，UL 60950-1
沖擊：IEC 60068-2-27，IEC 61373，EN 50155
振動 ：IEC 60068-2-64，IEC 61373，EN 50155

聲明

綠色產品：RoHS、CRoHS、WEEE

保修

保修期限：5年
