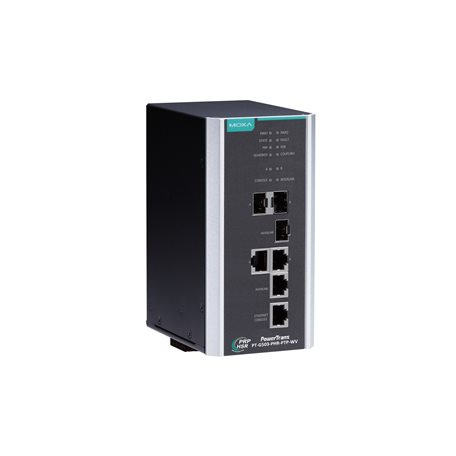

PT-G503系列

IEC 61850-3/62439-3 3口全千兆網管型RedBox

符合 IEC 61850-3 和 IEEE 1613（變電站）標準
符合 IEC 62439-3 條款 4 (PRP) 和條款 5 (HSR) 的要求
支持 PRP/HSR 耦合和 QuadBox 功能
保留以太網 Console 供本地訪問
內置支持 IEC-61850-90-4 標準的 MMS 服務器，適用于電力 SCADA
支持基于硬件的 IEEE 1588v2 PTP
設計可供 NERC CIP 系統開發使用
24/48 VDC 或 110/220 VDC/VAC 隔離冗余雙電源輸入
支持 -40 至 85°C 工作溫度

所獲證書

概述和特點
規格

PT-G503-PHR-PTP 系列冗余交換機 (RedBoxes) 符合工業自動化網絡的新冗余協議標準 IEC 62439-3 條款 4（并行冗余協議，PRP）和 IEC 62439-3 條款 5（高可用性無縫冗余，HSR）。PRP/HSR 確保關鍵型應用中的系統可用度和數據完整性，特別是要求零恢復時間冗余的變電站和過程自動化系統。此產品支持冗余協議耦合和 QuadBox。通過耦合和 QuadBox 功能，從而可以接入 HSR 環網，建立多功能冗余網絡。PT-G503-PHR-PTP 系列配有 3 個 10/100/1000BaseT(X) 和 100/1000BaseSFP 插槽 Combo 端口。
1 個插槽（INTERLINK 端口）用于內部連接 SAN（單端口節點）。另外 2 個端口（LAN A 和 LAN B 端口）用于 PRP/HSR 冗余協議通信。全千兆以太網端口設計確保 PT-G503-PHR-PTP 可為 PRP/HSR 系統提供高性能。
PT-G503-PHR-PTP 系列支持一步端到端透明時鐘模式所需的 IEEE 1588v2 PTP，滿足對時間要求嚴格的應用的需求；還支持 24/48 VDC 或 110/220 VDC/VAC 電源輸入范圍和隔離冗余電源輸入，從而提高電源可靠性。

其他特點和優勢
? PRP（并行冗余協議）：在零恢復時間網絡上，通過兩個獨立通路同時接收不同 LAN 發送的數據或向其發送數據
? HSR（高可用性無縫冗余）：復制每個幀并在 HSR 環網中雙向傳輸，實現零時差切換
? PRP/HSR 耦合：支持從 HSR 環網節點到冗余 PRP LAN 的耦合（多達 7 個 PRP LAN）
? QuadBox 功能：通過 2 臺獨立 RedBoxes 上的 2 個 INTERLINK 端口互聯，支持環網對等耦合
? Fiber Check? 提供對 SFP 光纖端口的監控和診斷功能
? 基于硬件的 IEEE 1588v2 PTP（精密時間協議）一步端到端透明時鐘，支持準確的網絡時間同步
? 通過電子郵件和繼電器輸出自動發出異常警告
? 可通過 Web 瀏覽器、CLI、Windows 管理工具和 ABC-02 自動備份配置器進行配置

以太網接口

Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）：3
Console 端口：以太網 console (10/100/1000Mbps RJ45)
標準 ：
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

以太網軟件特性

過濾：靜態組播
工業協議：Modbus TCP
管理：
Back Pressure Flow Control（背壓流量控制）、BOOTP、DHCP Client、Fiber check、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口鏡像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet
變電站：MMS
冗余協議：HSR、PRP、RSTP 分組
safety ：HTTPS/SSL、TACACS+、RADIUS、SSH、信任訪問控制
對時服務：NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于硬件）
MIB ：IEC 62439-3 MIB

USB 接口

存儲端口：USB Type A

串口界面

Console 端口：USB 串口 console（Type B 接頭）

輸入/輸出接口

報警功能通道：純電阻性負載： 1 A @ 24 VDC
數字輸入：
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
Max輸入電流：8 mA

電源參數

輸入電壓：
PT-G503-PHR-PTP-HV：
冗余雙輸入
110/220 VAC/VDC（85 至 264 VAC，88 至 300 VDC）
PT-G503-PHR-PTP-WV：
冗余雙輸入
24/48 VDC（18 至 72 VDC）
過載電流保護 ：支持
反接保護 ：支持
輸入電流：
PT-G503-PHR-PTP-HV：0.260/0.170 A @ 110/220 VAC
PT-G503-PHR-PTP-HV：0.150/0.080 A @ 110/220 VDC
PT-G503-PHR-PTP-WV：0.660/0.360 A @ 24/48 VDC
電源接頭：1 個可拆卸 5 觸點接線端子

機械特性

外殼：鋁
IP 等級：IP40
尺寸（無掛耳）：80 x 160 x 110 mm（3.15 x 6.30 x 4.33 英寸）
重量：1210 g (2.69 lb)
安裝：導軌式安裝

工作環境

工作溫度：-40 至 85°C（-40 至 185°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

safety ：UL 508
EMI ：EN 55032 Class A、CISPR 32、FCC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：35 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
變電站：IEC 61850-3，IEEE 1613
軌道交通：EN 50121-4

MTBF

時間：
PT-G503-PHR-PTP-HV：566,844 小時
PT-G503-PHR-PTP-WV：440,857 小時
標準 ：Telcordia (Bellcore) 標準 TR/SR

保修

保修期:5年
