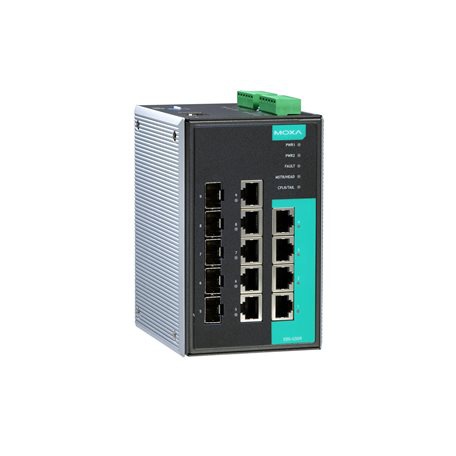

EDS-G509系列

9口全千兆網管型以太網交換機

高達5個10/100/1000BaseT(X)口及4個100/1000光電復用端口
支持Turbo Ring，Turbo Chain（自愈時間 < 50 ms @250臺交換機），RSTP/STP及MSTP網絡冗余
RADIUS，TACACS+，SNMPv3，IEEE 802.1X，HTTPS，和SSH來增強網絡SAFETY
通過網絡瀏覽器，CLI，USB serial console，ABC-02-USB，MXconfig及Windowns utility輕松管理網絡
支持EtherNet/IP，PROFINET，及Modbus/TCP協議，適用于設備管理及監控

所獲證書

概述和特點
規格

EDS-G509 系列配備 9 個千兆以太網端口和多達 5 個光纖端口，非常適用于將現有網絡升級至千兆速率，或者構建新的全千兆骨干網絡。千兆傳輸速率提高了帶寬，實現高性能網絡快速傳輸大量視頻、語音和數據。

Turbo Ring、Turbo Chain、RSTP/STP 和 MSTP 等以太網冗余技術，增強了系統可靠性和骨干網絡可用性。EDS-G509 系列專為嚴苛要求的通信應用而設計，例如：視頻和過程監控、ITS 和 DCS 系統，這些應用均可受益于可擴展的骨干通信網絡。

其他特點和優勢
?命令行界面 (CLI)，可快速配置主要管理功能
?DHCP Option 82，用于不同策略分配 IP 地址
?支持 EtherNet/IP 和 Modbus TCP 協議的設備管理和監控
?兼容 PROFINET 協議，可實現透明數據傳輸
?IGMP snooping 和 GMRP，用于過濾組播流量
?兼容 ABC-01（自動備份配置器），用于系統配置備份
?基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
?QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了網絡穩定性
?端口聚合，可優化網絡帶寬
?SNMPv1/v2c/v3 支持不同級別的網絡管理
?RMON 支持主動網絡監控
?帶寬管理，可預防出現不穩定的網絡狀態
?基于 MAC 地址的端口鎖定功能，防止未經授權的訪問
?支持端口鏡像功能，便于在線調試
?通過電子郵件和繼電器輸出自動發出異常警告

輸入/輸出接口

報警功能通道：2，純電阻性負載：1 A @ 24 VDC
數字輸入通道：2
數字輸入：
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
輸入電流：8 mA

以太網接口

10/100/1000BaseT(X) 端口（RJ45 接頭）：
4
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）：5
標準：
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1s，用于多生成樹協議 (MSTP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1X，用于授權認證
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseX

以太網軟件特性

過濾：802.1Q VLAN、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN
工業協議：EtherNet/IP、Modbus TCP
管理：Back Pressure Flow Control（背壓流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow Control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口鏡像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

MIB : Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB
冗余協議：鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
SAFETY ：廣播風暴保護、HTTPS/SSL、端口鎖定、RADIUS、SSH、TACACS+、SNMPv3
對時服務：NTP Server/Client、SNTP

交換特性

IGMP 分組：256
MAC 地址表大小：8 K
VLAN 數量：64
數據包緩沖區大小：1 Mb
優先級隊列：4
VLAN ID 范圍：VID 1 至 4094

LED 接口

LED 指示燈：PWR1、PWR2、FAULT、10/100/1000M（TP 端口）、100/1000M（SFP 端口）、MSTR/HEAD、CPLR/TAIL

串口界面

Console 端口：RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

電源參數

電源接頭：2 個可拆卸 6 觸點接線端子
輸入電流：0.69 A @ 24 VDC
輸入電壓：12/24/48 VDC，冗余雙電源輸入
工作電壓：9.6 至 60 VDC
過載電流保護：支持
反接保護：支持

DIP 開關配置

DIP 開關：Turbo Ring、Master、耦合器、預留

機械特性

外殼：金屬
IP 等級：IP30
尺寸：87.1 x 135 x 107 mm（3.43 x 5.31 x 4.21 英寸）
重量：1510 g (3.33 lb)
安裝：導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度：
EDS-G509：0 至 60°C（32 至 140°F）
EDS-G509-T：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

自由落體：IEC 60068-2-32
EMC ：EN 55032/24
EMI ：CISPR 32，F(xiàn)CC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
海事：ABS、DNV-GL、LR、NK
軌道交通 :EN 50121-4
SAFETY :EN 60950-1，UL 508
沖擊 :IEC 60068-2-27
振動 :IEC 60068-2-6

MTBF

時間 :598,659 小時
標準 :Telcordia (Bellcore)，GB

保修

保修期限：5 年
