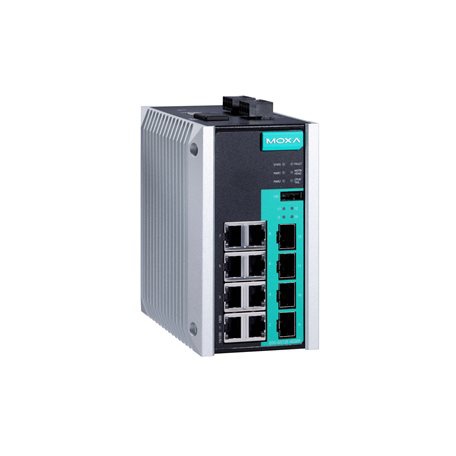

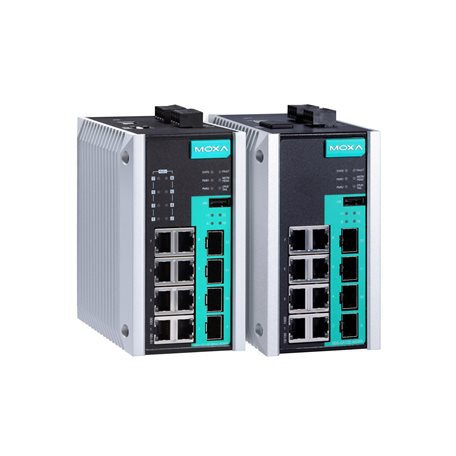

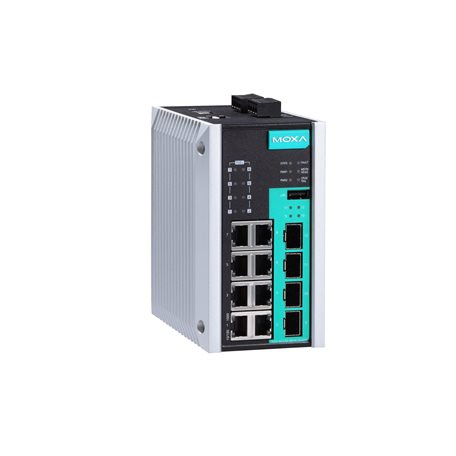

EDS-G512E系列

12口全千兆網管型以太網交換機

高達8個10/100/1000BaseT(X)口及4個100/1000BaseSFP口
支持Turbo Ring，Turbo Chain（自愈時間 < 50 ms @250臺交換機），RSTP/STP及MSTP網絡冗余。
RADIUS，TACACS+，SNMPv3，IEEE 802.1X，HTTPS，和SSH來增強網絡SAFETY
通過網絡瀏覽器，CLI，USB serial console，ABC-02-USB，MXconfig及Windowns utility輕松管理網絡
支持EtherNet/IP，PROFINET，及Modbus/TCP協議，適用于設備管理及監控

所獲證書

概述和特點
規格

EDS-G512E 系列配備 12 個千兆以太網端口和多達 4 個光纖端口，非常適用于將現有網絡升級至千兆速率，或者構建新的全千兆骨干網絡。這款交換機還配備 8 個 10/100/1000BaseT(X)、802.3af (PoE) 和 802.3at (PoE+) 的端口選件，用于連接高帶寬需求的 PoE 設備。千兆傳輸速率提高了帶寬，實現高性能網絡快速傳輸大量視頻、語音和數據。

Turbo Ring、Turbo Chain、RSTP/STP 和 MSTP 等以太網冗余技術，增強了系統可靠性和骨干網絡可用性。EDS-G512E 系列專為嚴苛要求的通信應用而設計，例如：視頻和過程監控、ITS 和 DCS 系統，這些應用均可受益于可擴展的骨干通信網絡。

其他特點和優勢
?命令行界面 (CLI)，可快速配置主要管理功能
?PoE 管理功能（PoE 端口設置、PD 故障檢查和 PoE 排程）
?DHCP Option 82，用于不同策略分配 IP 地址
?支持 EtherNet/IP、PROFINET 和 Modbus TCP 協議的設備管理和監控
?IGMP snooping 和 GMRP，用于過濾組播流量
?基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
?支持 ABC-02-USB（自動備份配置器），用于系統配置備份/恢復和固件升級
?支持端口鏡像功能，便于在線調試
?QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了網絡穩定性
?端口聚合，可優化網絡帶寬
?RADIUS、TACACS+、MAB 授權認證、SNMPv3、IEEE 802.1X、MAC ACL、HTTPS、SSH 和 Sticky MAC 地址，用于增強網絡SAFETY
?SNMPv1/v2c/v3 支持不同級別的網絡管理
?RMON 支持主動網絡監控
?帶寬管理，可預防出現不穩定的網絡狀態
?基于 MAC 地址的端口鎖定功能，防止未經授權的訪問
?通過電子郵件和繼電器輸出自動發出異常警告

輸入/輸出接口

報警功能通道：1，純電阻性負載：1 A @ 24 VDC
按鈕：復位按鈕
數字輸入通道：1
數字輸入：
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
輸入電流：8 mA

以太網接口

10/100/1000BaseT(X) 端口（RJ45 接頭）：
8
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接

PoE 端口（10/100/1000BaseT(X)，RJ45 接頭）：
EDS-G512E-8PoE-4GSFP：8
100/1000BaseSFP 插槽：4
標準：
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1s，用于多生成樹協議 (MSTP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1X，用于授權認證
IEEE 802.3ad，用于 LACP 端口聚合

以太網軟件特性

過濾：802.1Q VLAN、基于端口的 VLAN、GVRP、IGMP v1/v2/v3、GMRP
工業協議：EtherNet/IP、Modbus TCP、PROFINET IO Device (Slave)
管理：LLDP、Back Pressure Flow Control（背壓流量控制）、BOOTP、Port Mirror（端口鏡像）、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、IPv4/IPv6、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

MIB :Ethernet-like MIB、MIB-II、Bridge MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余協議：鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
SAFETY ：廣播風暴保護、HTTPS/SSL、TACACS+、SNMPv3、MAB 授權認證、Sticky MAC、NTP 授權認證、MAC ACL、端口鎖定、RADIUS、SSH、采用 TLS 的 SMTP
對時服務 ：NTP Server/Client、SNTP

交換特性

IGMP 分組：2048
巨型幀大小：9.6 KB
MAC 地址表大小：8 K
VLAN 數量：256
數據包緩沖區大小：4 Mb
優先級隊列：4
VLAN ID 范圍：VID 1 至 4094

USB 接口

存儲端口：USB Type A

LED 接口

LED 指示燈：PWR1、PWR2、STATE、FAULT、10/100M（TP 端口）、1000M（TP 端口）、100/1000M（SFP 端口）、MSTR/HEAD、CPLR/TAIL、智能 PoE LED（僅 EDS-G512E-8PoE-4GSFP 系列）

串口界面

Console 端口：USB 串口 console（Type B 接頭）

DIP 開關配置

DIP 開關 ：Turbo Ring、Master、耦合器、預留

電源參數

連接：2 個可拆卸 4 觸點接線端子
輸入電流：
EDS-G512E-4GSFP 系列：0.34 A @ 24 VDC
EDS-G512E-8PoE-4GSFP 系列：5.30 A @ 48 VDC

輸入電壓：
冗余雙電源輸入：
EDS-G512E-4GSFP 系列：12/24/48/-48 VDC
EDS-G512E-8PoE-4GSFP 系列：48 VDC，冗余雙電源輸入

工作電壓：
EDS-G512E-4GSFP 系列：9.6 至 60 VDC
EDS-G512E-8PoE-4GSFP 系列：44 至 57 VDC（建議 PoE+ 輸出 > 50 VDC）
過載電流保護：支持
反接保護：支持
功率預算：
EDS-G512E-8PoE-4GSFP：總 PD 損耗 240 W
EDS-G512E-8PoE-4GSFP：各 PoE 端口 36 W
功耗：14.36 W 滿載，無 PD 損耗
注意：選擇電源時，請檢查 PD 電源功耗。

機械特性

外殼：金屬
IP 等級：IP30
尺寸：79.2 x 135 x 137 mm（3.1 x 5.3 x 5.4 英寸）
重量：1,440 g (3.18 lb)
安裝：導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度：
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

SAFETY ：
EDS-G512E-4GSFP/EDS-G512E-8PoE-4GSFP 系列：UL 508
EDS-G512E-8PoE-4GSFP 系列：EN 60950-1 (LVD)
EMC ：EN 61000-6-2/-6-4
EMI ：CISPR 32，F(xiàn)CC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
危險環境：EDS-G512E-4GSFP 系列：ATEX，Class I Division 2
海事：DNV-GL、LR、ABS、NK
變電站：IEC 61850-3，IEEE 1613
軌道交通：EN 50121-4
交通控制：NEMA TS2
沖擊：IEC 60068-2-27
自由落體：IEC 60068-2-32
振動：IEC 60068-2-6

MTBF

時間：
EDS-G512E-4GSFP 系列：816,823 小時
EDS-G512E-8PoE-4GSFP 系列：361,368 小時
標準：Telcordia (Bellcore)，GB

保修

保修期限：5 年
