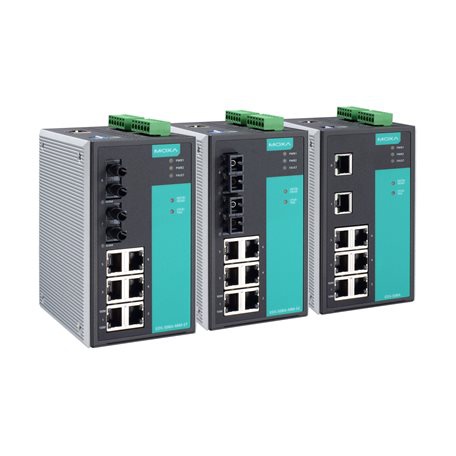

EDS-508A系列

8口網管型冗余以太網交換機

支持Turbo Ring，Turbo Chain，RSTP/STP和MSTP用于以太網冗余
TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH來增強網絡SAFETY
通過網頁瀏覽器，Telnet/Serial console，CLI，Windows utility和ABC-01輕松管理網絡

所獲證書

概述和特點
規格

EDS-508A 8 端口網管型工業以太網交換機采用先進的 Turbo Ring 和 Turbo Chain（自愈時間 < 20 ms），RSTP/STP 和 MSTP 網絡冗余技術，增強了系統可靠性和骨干網絡可用性。這款產品支持 -40 至 75°C 寬溫型號，EDS-508A 交換機還配備先進的管理功能，適用于任何嚴苛的工業環境。

其他特點和優勢
?命令行界面 (CLI)，可快速配置主要管理功能
?DHCP Option 82，用于不同策略分配 IP 地址
?支持 EtherNet/IP 和 Modbus TCP 協議的設備管理和監控
?兼容 PROFINET 協議，可實現透明數據傳輸
?通過電子郵件和繼電器輸出自動發出異常警告
?IGMP snooping 和 GMRP，用于過濾組播流量
?基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
?QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了網絡穩定性
?端口聚合，可優化網絡帶寬
?RMON 支持主動網絡監控
?SNMPv1/v2c/v3 支持不同級別的網絡管理
?帶寬管理，可預防出現不穩定的網絡狀態
?基于 MAC 地址的端口鎖定功能，防止未經授權的訪問

輸入/輸出接口

報警功能通道：2，純電阻性負載：1 A @ 24 VDC
數字輸入通道：2
數字輸入：
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
輸入電流：8 mA
按鈕：復位按鈕

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：

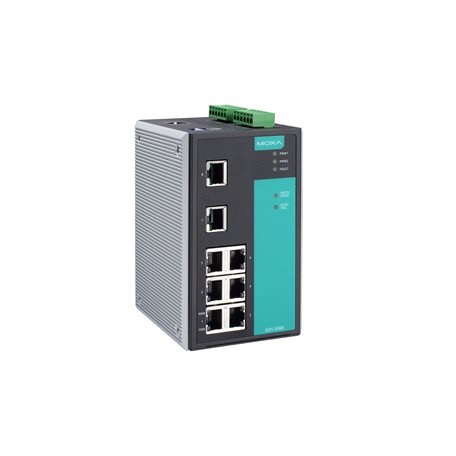

EDS-508A 系列：8
EDS-508A-MM/SS 系列：6

所有型號均支持：
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
100BaseFX 端口（多模 SC 接頭）：EDS-508A-MM-SC 系列：2

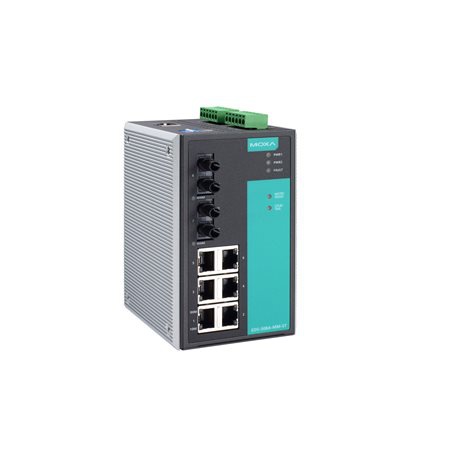

100BaseFX 端口（多模 ST 接頭）：EDS-508A-MM-ST 系列：2
100BaseFX 端口（單模 SC 接頭）：EDS-508A-SS-SC 系列：2
100BaseFX 端口，單模 SC 接頭，80 km ：EDS-508A-SS-SC-80 系列：2
標準 ：
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.1X，用于授權認證
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1s，用于多生成樹協議 (MSTP)
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1p，用于服務等級
IEEE 802.3x，用于流量控制
IEEE 802.3ad，用于 LACP 端口聚合

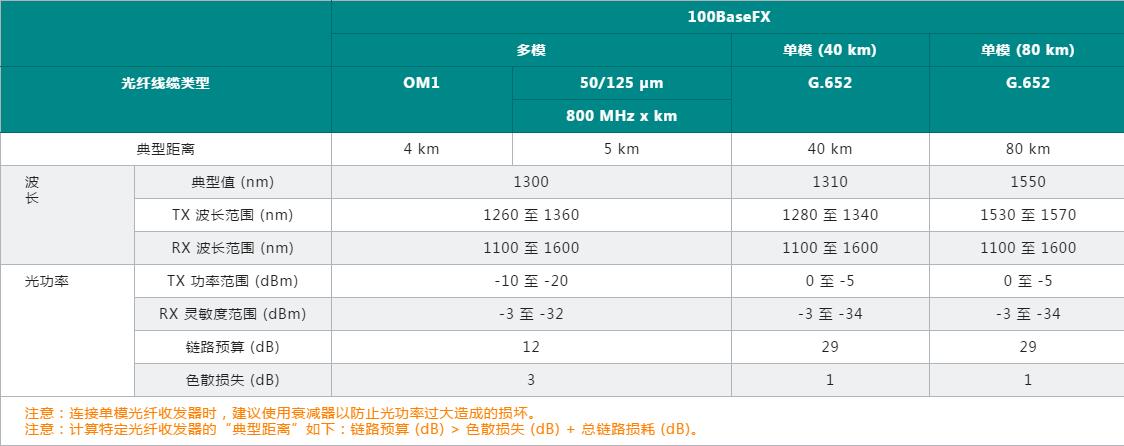

光纖：

以太網軟件特性

過濾：802.1Q VLAN、基于端口的 VLAN、IGMP v1/v2、GVRP、GMRP
工業協議：EtherNet/IP、Modbus TCP
管理：IPv4/IPv6、SNMPv1/v2c/v3、LLDP、Port Mirror（端口鏡像）、Back Pressure Flow Control（背壓流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、RARP、RMON、SMTP、SNMP Inform、Syslog、Telnet、TFTP

MIB ：
MIB-II、Bridge MIB、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB
冗余協議：STP、MSTP、RSTP、LACP、鏈路聚合、Turbo Chain、Turbo Ring v1/v2
SAFETY ：HTTPS/SSL、TACACS+、端口鎖定、RADIUS、SSH
對時服務 ：NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于軟件）

交換特性

IGMP 分組：256
MAC 地址表大小：8 K
VLAN 數量：64
數據包緩沖區大小：1 Mb
優先級隊列：4
VLAN ID 范圍：VID 1 至 4094

LED 接口

LED 指示燈：PWR1、PWR2、FAULT、10/100M（TP 端口）、100M（光纖端口）、MSTR/HEAD、CPLR/TAIL

串口界面

Console 端口：RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

DIP 開關配置

以太網接口：Turbo Ring、Master、耦合器、預留

電源參數

連接：2 個可拆卸 6 觸點接線端子
輸入電壓：12/24/48 VDC，冗余雙電源輸入
工作電壓：9.6 至 60 VDC
輸入電流：
EDS-508A 系列：0.22 A @ 24 VDC
EDS-508A-MM/SS 系列：0.30 A @ 24 VDC
過載電流保護 ：支持
反接保護 ：支持

機械特性

外殼：金屬
IP 等級 ：IP30
尺寸：
80.2 x 135 x 105 mm（3.16 x 5.31 x 4.13 英寸）
重量：1040 g (2.3 lb)
安裝：導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度：
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

SAFETY ：EN 60950-1、UL 60950-1、CSA C22.2 編號 60950-1、UL 508
危險環境：ATEX，Class I Division 2
EMC ：EN 55032/24
EMI ：CISPR 32，F(xiàn)CC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
沖擊：IEC 60068-2-27
振動 ：IEC 60068-2-6
自由落體：IEC 60068-2-31

MTBF

時間：1,043,909 小時
標準 ：Telcordia (Bellcore)，GB

保修

保修期限：5 年
