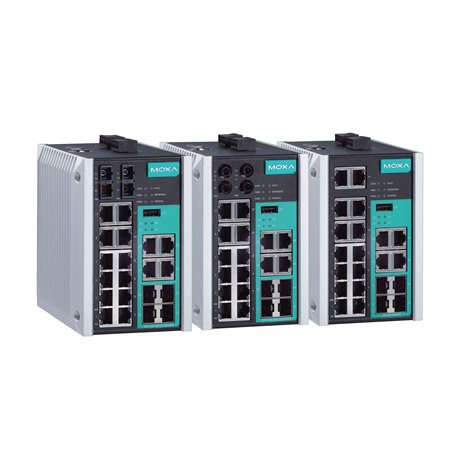

EDS-518E系列

14+4G口千兆網管型以太網交換機

4個千兆端口、14個快速以太網端口
支持Turbo Ring，Turbo Chain ( 自愈時間 < 20 毫秒@ 250 交換機 )，RSTP/STP和RSTP用于以太網冗余
TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH來增強網絡SAFETY
通過網頁瀏覽器，Telnet/Serial console，CLI，Windows utility和ABC-02輕松管理網絡
支持EtherNet/IP，PROFITNET, 及Modbus/TCP協議為設備提供管理及監控
Fiber Check ? — 綜合的光傳輸狀態監控，及MST/MSC/SSC/SFP光口告警

所獲證書

概述和特點
規格

EDS-518E 緊湊型 18 端口網管型工業以太網交換機配備 4 個 combo 千兆以太網端口，內置 RJ45 端口或 SFP 插槽，可用于千兆光纖網絡通信應用。14 個百兆以太網端口支持多種網線和光纖端口組合，使 EDS-518E 系列可以為網絡和應用設計提供更靈活的解決方案。Turbo Ring、Turbo Chain、RSTP/STP 和 MSTP 等以太網冗余技術，增強了系統可靠性和骨干網絡可用性。EDS-518E 還配備先進的管理功能。

此外，EDS-518E 系列適用于安裝空間有限，以及需要更高等級保護的嚴苛工業環境，例如：海事、軌道交通、石油和天然氣、工廠自動化和過程自動化。

其他特點和優勢
?DHCP Option 82，用于不同策略分配 IP 地址
?支持 EtherNet/IP、PROFINET 和 Modbus TCP 協議的設備管理和監控
?IGMP snooping 和 GMRP，用于過濾組播流量
?基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
?QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了網絡穩定性
?端口聚合，可優化網絡帶寬
?支持端口鏡像功能，便于在線調試
?通過電子郵件和繼電器輸出自動發出異常警告
?SNMPv1/v2c/v3 支持不同級別的網絡管理
?RMON 支持主動網絡監控
?Fiber Check? 提供 MST/MSC/SSC/SFP 光纖端口的數字診斷監控 (DDM) 功能和事件警告
?帶寬管理，可預防出現不穩定的網絡狀態
?基于 MAC 地址的端口鎖定功能，防止未經授權的訪問
?支持 ABC-02-USB（自動備份配置器），用于系統配置備份/恢復和固件升級

輸入/輸出接口

報警功能通道：1，純電阻性負載：1 A @ 24 VDC
按鈕：復位按鈕
數字輸入通道: 1
數字輸入:
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
輸入電流：8 mA

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）:

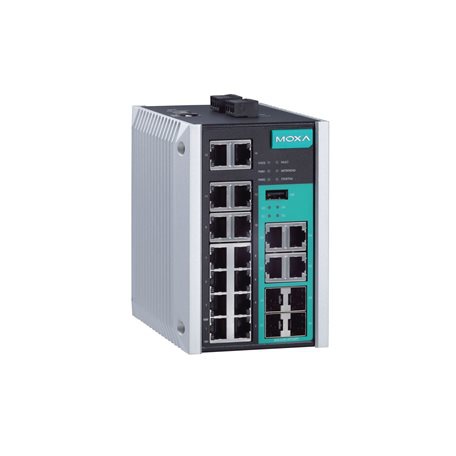

EDS-518E-4GTXSFP：14
EDS-518E-MM-SC-4GTXSFP/MM-ST-4GTXSFP/SS-SC-4GTXSFP：12
所有型號均支持：
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）: 4
10/100/1000BaseT(X) 端口（RJ45 接頭）:
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接

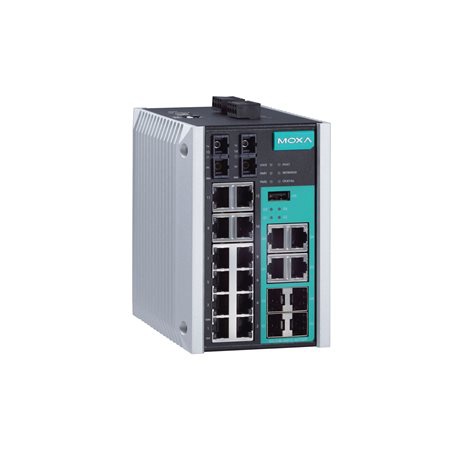

100BaseFX 端口（多模 SC 接頭）: EDS-518E-MM-SC-4GTXSFP 系列：2

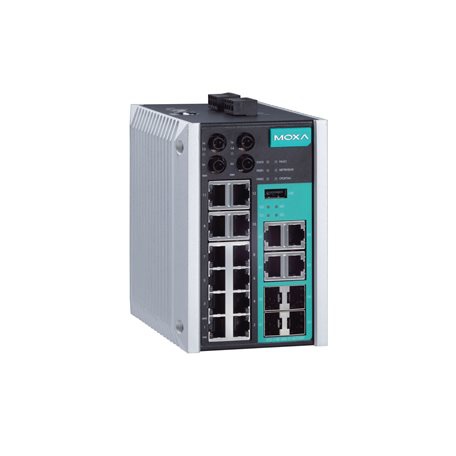

100BaseFX 端口（多模 ST 接頭）: EDS-518E-MM-ST-4GTXSFP 系列：2
100BaseFX 端口（單模 SC 接頭）: EDS-518E-SS-SC-4GTXSFP 系列：2

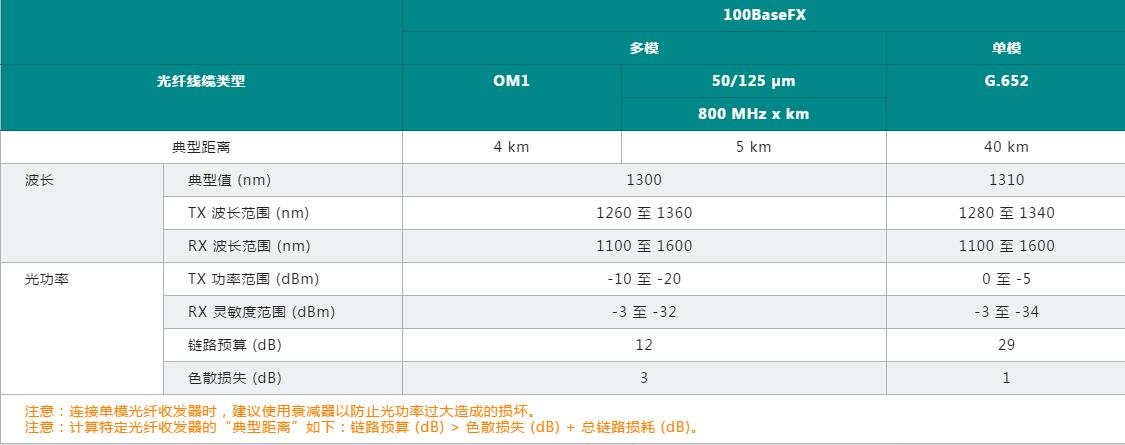

光纖：

標準:
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1s，用于多生成樹協議 (MSTP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1X，用于授權認證
IEEE 802.3ad，用于 LACP 端口聚合

以太網軟件特性

過濾: 802.1Q VLAN、基于端口的 VLAN、GVRP、IGMP v1/v2/v3、GMRP
工業協議: EtherNet/IP、Modbus TCP、PROFINET IO Device (Slave)
管理：
LLDP、Back Pressure Flow Control（背壓流量控制）、BOOTP、Port Mirror（端口鏡像）、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、IPv4/IPv6、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

MIB ：
Ethernet-like MIB、MIB-II、Bridge MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余協議: 鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
SAFETY: 廣播風暴保護、HTTPS/SSL、TACACS+、SNMPv3、MAB 授權認證、Sticky MAC、NTP 授權認證、MAC ACL、端口鎖定、RADIUS、SSH、采用 TLS 的 SMTP
對時服務: NTP Server/Client、SNTP

交換特性

IGMP 分組: 2048
MAC 地址表大小: 16 K
VLAN 數量: 64
數據包緩沖區大小: 1 Mb
優先級隊列: 4
VLAN ID 范圍: VID 1 至 4094

USB 接口

存儲端口: USB Type A

LED 接口

LED 指示燈: PWR1、PWR2、STATE、FAULT、10/100M（TP 端口）、100M（光纖端口）、千兆 Combo 端口、MSTR/HEAD、CPLR/TAIL

串口界面

Console 端口: USB 串口控制臺（Type B 接頭）

DIP 開關配置

DIP 開關: Turbo Ring、Master、耦合器、預留

電源參數

連接: 2 個可拆卸 4 觸點接線端子
輸入電流
EDS-518E-4GTXSFP 系列：0.37 A @ 24 VDC
EDS-518E-MM-SC-4GTXSFP/MM-ST-4GTXSFP/SS-SC-4GTXSFP：0.41 A @ 24 VDC
輸入電壓: 12/24/48/-48 VDC，冗余雙電源輸入
工作電壓: 9.6 至 60 VDC
過載電流保護: 支持
反接保護: 支持

機械特性

外殼: 金屬
IP 等級: IP30
尺寸: 94 x 135 x 137 mm（3.7 x 5.31 x 5.39 英寸）
重量: 1518 g (3.35 lb)
安裝: 導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度:
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）: -40 至 85°C（-40 至 185°F）
相對濕度: 5 至 95%（非冷凝）

安規認證

SAFETY: UL 508，EN 60950-1 (LVD)
EMC :EN 61000-6-2/-6-4
EMI :CISPR 32，F(xiàn)CC Part 15B Class A
EMS :
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
危險環境: ATEX，Class I Division 2
海事: DNV-GL、LR、ABS、NK
變電站: IEC 61850-3，IEEE 1613
軌道交通: EN 50121-4
交通控制: NEMA TS2
沖擊: IEC 60068-2-27
自由落體: IEC 60068-2-32
振動: IEC 60068-2-6

MTBF

時間: 723,953 小時
標準: Telcordia (Bellcore)，GB

保修

保修期限: 5 年
