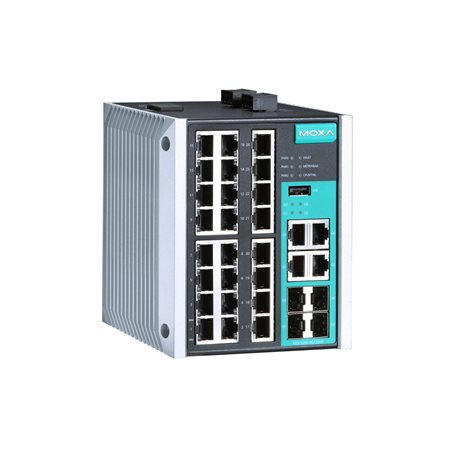

EDS-528E系列

24+4G口千兆網管型以太網交換機

24+4G口千兆快速以太網光纖/RJ45端口
支持Turbo Ring，Turbo Chain(自愈時間< 20 毫秒 @ 250臺交換機)，RSTP/STP和MSTP網絡冗余
支持TACACS+，SNMPv3，IEEE 802.1x、HTTPS和SSH，提升網絡SAFETY
支持EtherNet/IP、PROFINET和Modbus/TCP協議，為設備提供管理及監控
Fiber Check?—綜合的光纖狀態監控和告警支援MST/MSC/SSC/SFP光接口
支持MXstudio，可進行簡易的可視化工業網絡管理
V-ON?技術確保組播數據和視頻網絡實現毫秒級恢復

所獲證書

概述和特點
規格

EDS-528E 緊湊型 28 端口網管型工業以太網交換機配備 4 個 combo 千兆以太網端口，內置 RJ45 端口或 SFP 插槽，可用于千兆光纖網絡通信應用。24 個百兆以太網端口支持多種網線和光纖端口組合，使 EDS-528E 系列可以為網絡和應用設計提供更靈活的解決方案。Turbo Ring、Turbo Chain、RSTP/STP 和 MSTP 等以太網冗余技術，增強了系統可靠性和骨干網絡可用性。EDS-528E 還配備先進的管理功能。

此外，EDS-528E 系列適用于安裝空間有限，以及需要更高等級保護的嚴苛工業環境，例如：海事、軌道交通、石油和天然氣、工廠自動化和過程自動化。

其他特點和優勢
?DHCP Option 82，用于不同策略分配 IP 地址
?支持 EtherNet/IP、PROFINET 和 Modbus TCP 協議的設備管理和監控
?IGMP snooping 和 GMRP，用于過濾組播流量
?基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
?QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了網絡穩定性
?端口聚合，可優化網絡帶寬
?SNMPv1/v2c/v3 支持不同級別的網絡管理
?RMON 支持主動網絡監控
?帶寬管理，可預防出現不穩定的網絡狀態
?基于 MAC 地址的端口鎖定功能，防止未經授權的訪問
?通過電子郵件和繼電器輸出自動發出異常警告
?支持 ABC-02-USB（自動備份配置器），用于系統配置備份/恢復和固件升級

輸入/輸出接口

報警功能通道：1，純電阻性負載：1 A @ 24 VDC
按鈕：復位按鈕
數字輸入通道：1
數字輸入：
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
輸入電流：8 mA

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：
24
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
Combo 端口 (10/100/1000BaseT(X) 或 100/1000BaseSFP+) ：4
10/100/1000BaseT(X) 端口（RJ45 接頭）：
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
標準 ：
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1s，用于多生成樹協議 (MSTP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1X，用于授權認證
IEEE 802.3ad，用于 LACP 端口聚合

以太網軟件特性

過濾：802.1Q VLAN、GVRP、IGMP v1/v2/v3、GMRP、基于端口的 VLAN
工業協議：EtherNet/IP、Modbus TCP、PROFINET IO Device (Slave)
管理：
LLDP、Back Pressure Flow Control（背壓流量控制）、BOOTP、Port Mirror（端口鏡像）、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、IPv4/IPv6、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB ：
Ethernet-like MIB、MIB-II、Bridge MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余協議：鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
SAFETY：廣播風暴保護、HTTPS/SSL、TACACS+、SNMPv3、MAB 授權認證、Sticky MAC、NTP 授權認證、MAC ACL、端口鎖定、RADIUS、SSH、采用 TLS 的 SMTP
對時服務：NTP Server/Client、SNTP

交換特性

IGMP 分組：2048
MAC 地址表大?。?6 K
VLAN 數量：64
數據包緩沖區大?。? Mb
優先級隊列：4
VLAN ID 范圍：VID 1 至 4094

USB 接口

存儲端口：USB Type A

LED 接口

LED 指示燈：PWR1、PWR2（LV 型號）、STATE、FAULT、10/100M（TP 端口）、千兆 Combo 端口、MSTR/HEAD、CPLR/TAIL

串口界面

Console 端口：USB 串口 console（Type B 接頭）

DIP 開關配置

DIP 開關：Turbo Ring、Master、耦合器、預留

電源參數

連接：
EDS-528E-4GTXSFP-HV 系列：1 個可拆卸 4 觸點和 1 個可拆卸 5 觸點接線端子
EDS-528E-4GTXSFP-LV 系列：2 個可拆卸 4 觸點接線端子
輸入電流：
EDS-528E-4GTXSFP-LV 系列：0.47 A @ 24 VDC
EDS-528E-4GTXSFP-HV 系列：0.11/0.055 A @ 110/220 VDC, 0.21/0.13 A @ 110/220 VAC
輸入電壓：
EDS-528E-4GTXSFP-LV 系列：12/24/48/-48 VDC，冗余雙電源輸入
EDS-528E-4GTXSFP-HV 系列：110/220 VDC/VAC，單輸入
工作電壓：
EDS-528E-4GTXSFP-LV 系列：9.6 至 60 VDC
EDS-528E-4GTXSFP-HV 系列：88 至 300 VDC，85 至 264 VAC
過載電流保護：支持
反接保護：支持

機械特性

外殼：金屬
IP 等級：IP30
尺寸：115.4 x 135 x 137 mm（4.54 x 5.31 x 5.39 英寸）
重量：1850 g (4.08 lb)
安裝：導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度：
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

SAFETY ：UL 61010-2-201、EN 60950-1 (LVD)
EMC ：EN 61000-6-2/-6-4
EMI ：CISPR 32，F(xiàn)CC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
變電站：IEC 61850-3，IEEE 1613
軌道交通：EN 50121-4
沖擊：IEC 60068-2-27
自由落體：IEC 60068-2-32
振動：IEC 60068-2-6

MTBF

時間：774,634 小時
標準：Telcordia (Bellcore)，GB

保修

保修期限:5 年
