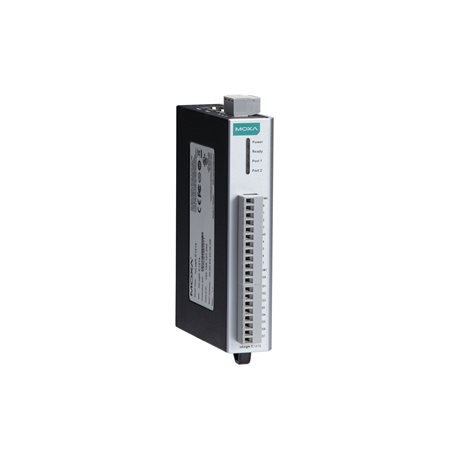

ioLogik E1200系列

以太網遠程I/O，帶2個以太網口

用戶可自定義的 Modbus TCP Slave 地址
支持 EtherNet/IP 協議須在官網下載相應的 EDS 文件
提供支持 IIoT 應用的 RESTful API
內建 2 個以太網端口，可組建菊花鏈拓?fù)?br />
點對點通信，節省時間和布線成本
與 MX-AOPC UA 服務器進行主動通信
支持 SNMP v1/v2c
ioSearch 管理工具，輕松實現大規模部署和配置
Web 瀏覽器提供簡易設置
支持 Windows 或 Linux 的 MXIO 庫，可通過 C/CT+/VB 快速集成
通過 Class I Division 2、ATEX Zone 2 認證 Class I Division 2 和 ATEX 目前不適用于 E1213/E1213-T 型號。
-40 至 75°C（-40 至 167°F）寬溫型號可選

所獲證書

概述和特點
規格

ioLogik E1200 系列支持常用的 I/O 數據采集協議，可匹配各種應用。大部分 IT 工程師使用 SNMP 或 RESTful API 協議，但 OT 工程師卻更熟悉 Modbus 和 EtherNet/IP 等 OT 協議。Moxa 的智能 I/O 讓 IT 和 OT 工程師可以輕松采集同一臺 I/O 設備的數據。ioLogik E1200 系列支持六種不同通信協議，包括適用于 OT 工程師的 Modbus TCP、EtherNet/IP 和 Moxa AOPC，以及 IT 工程師的 SNMP、RESTful API 和 Moxa MXIO 函數庫。ioLogik E1200 在采集 I/O 數據的同時，也可將數據轉換為以上協議中的任何一種，讓用戶輕松地連接應用。

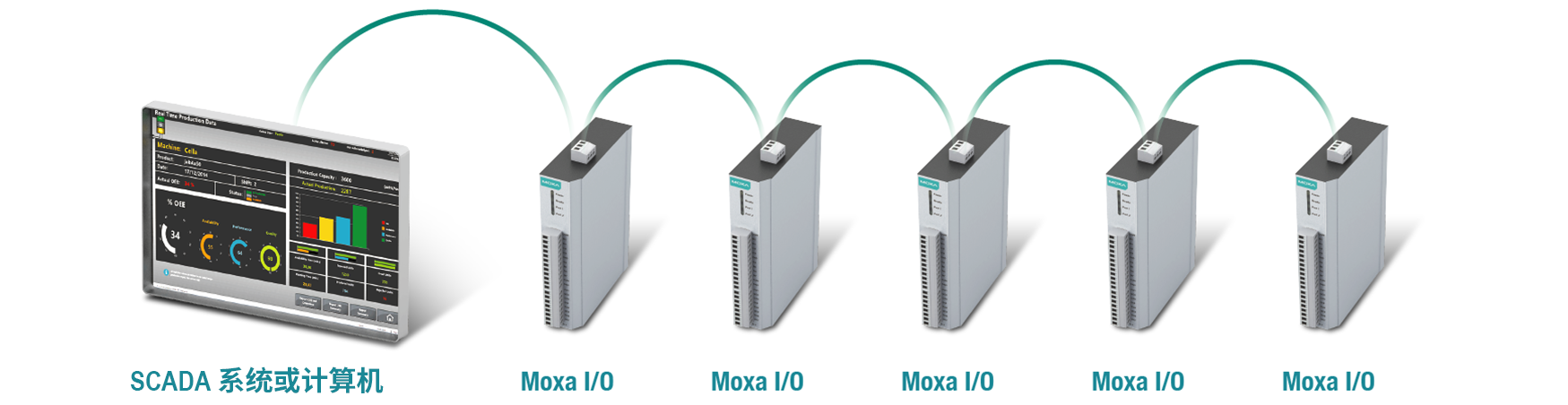

菊花鏈以太網遠程 I/O 連接
這款工業以太網遠程 I/O 配備 2 個交換式以太網端口，允許數據通過可擴展的菊花鏈以太網遠程 I/O 陣列，向下自由流向另一個本地以太網設備，或向上至服務器。工廠自動化和監控系統，以及隧道通信等應用可利用菊花鏈以太網，通過標準以太網線纜構建多點 I/O 網絡。許多工業自動化用戶都對現場總線解決方案中常用的多點配置十分熟悉。ioLogik 遠程 I/O 的菊花鏈功能不僅提高了遠程 I/O 應用的可擴展性和安裝可能性，并通過減少對單獨以太網交換機的需求降低了總體成本。這種菊花鏈設備裝置方式也將減少了總體人力和布線成本。

點對點通信，節省時間和布線成本
在遠程自動化應用中，控制室和傳感器通常距離很遠，面臨長距離布線的挑戰。通過點對點網絡，用戶可以映射一對 ioLogik 系列模塊，將遠端傳感器的值鏡像至本地，直接傳輸輸入值至輸出通道，大幅度簡化布線工程和降低布線成本。

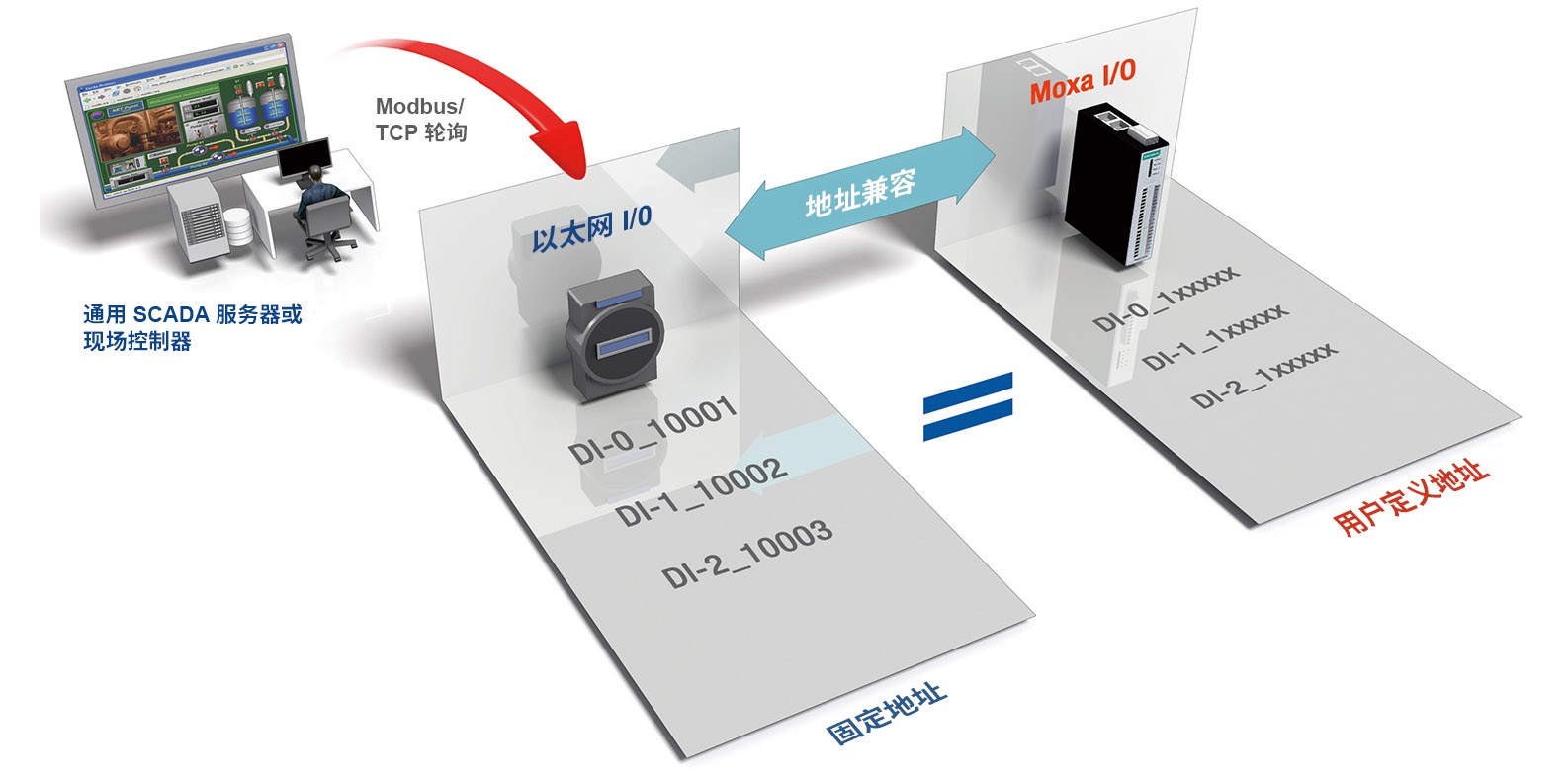

用戶可定義的 Modbus TCP 地址，輕松升級現有系統
工業現場需升級改造，新增的 I/O 設備需要匹配舊有的 SCADA 或原有的 PLC，以滿足無縫無痛升級的體驗。ioLogik E1200 支持用戶自定義的 Modbus/TCP 地址管理功能，提供了簡化的配置和更大的靈活性。用戶只需配置功能和地址映射即可滿足所需，而不必為個別設備煩惱。

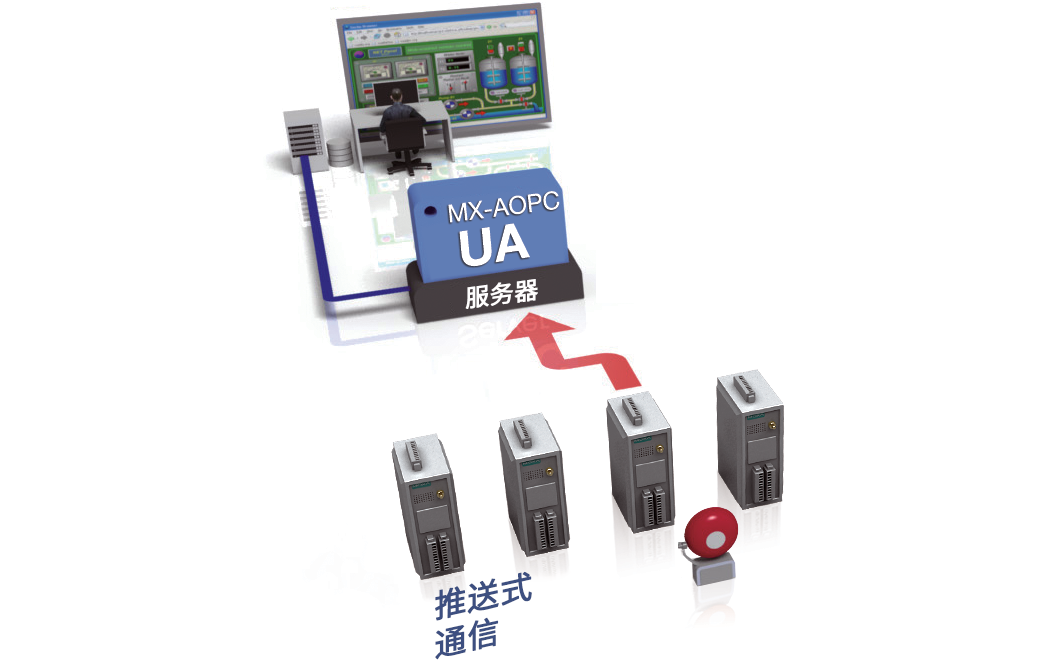

事件推送技術
MX-AOPC UA 服務器提供 I/O 設備主動推送通信功能，將狀態和/或事件的變化傳送至 SCADA 系統。與輪詢系統不同，使用推送技術與 SCADA 系統通信時，只有當狀態發生變化或定義的事件發生時才會推送消息，進而提升準確度和減少需要傳輸?shù)臄?shù)據量。

輸入/輸出接口

模擬量輸入通道 :
ioLogik E1240 型號：8
ioLogik E1242 型號：4
模擬量輸出通道 :ioLogik E1241 型號：4
DIO 復用通道（硬跳線） :
ioLogik E1212 型號：8
ioLogik E1213/E1242 型號：4
數字輸入通道 :
ioLogik E1210 型號：16
ioLogik E1212/E1213 型號：8
ioLogik E1214 型號：6
ioLogik E1242 型號：4
數字輸出通道 :
ioLogik E1211 型號：16
ioLogik E1213 型號：4
隔離保護 :
3k VDC 或 2k Vrms
繼電器通道 :ioLogik E1214 型號：6
RTD 通道 :ioLogik E1260 型號：6
熱電偶通道 :ioLogik E1262 型號：8
按鈕 :復位按鈕

數字輸入

接頭 :螺絲緊固 Euroblock 端子
計數器頻率:250 Hz
數字濾波間隔:軟件可配置
干接點 :
開：GND 短路
關：斷路
I/O 模式:DI 或事件計數器
點/COM :
ioLogik E1210/E1212 型號：8 個通道
ioLogik E1213 型號：12 個通道
ioLogik E1214 型號：6 個通道
ioLogik E1242 型號：4 個通道
傳感器類型:
干接點
濕接點（NPN 或 PNP）
濕接點 (DI ~ COM):
開：10 至 30 VDC
關：0 至 3 VDC

數字輸出

接頭 :螺絲緊固 Euroblock 端子
額定電流:
ioLogik E1211/E1212/E1242 型號：200 mA/通道
ioLogik E1213 型號：500 mA/通道
I/O 模式 :DO 或脈沖輸出
I/O 類型 :ioLogik E1211/E1212/E1242 型號：Sink
ioLogik E1213 型號：Source
過高電流保護:
ioLogik E1211/E1212/E1242 型號：2.6 A/通道 @ 25°C
ioLogik E1213 型號：1.5 A/通道 @ 25°C
過熱關閉 :175°C（典型值），150°C（min）
過壓保護 :35 VDC
脈沖輸出頻率:500 Hz（max）

繼電器

擊穿電壓 :500 VAC
接頭 :螺絲緊固 Euroblock 端子
觸點額定電流:純電阻性負載：5 A @ 30 VDC，250 VAC，110 VAC
觸點阻抗 :100 mΩ（max）
電氣壽命 :100,000 次操作 @ 5 A 純電阻性負載
初始絕緣電阻:1,000 MΩ（min）@ 500 VDC
機械壽命 :5,000,000 次操作
脈沖輸出頻率:0.3 Hz（額定負載時的max）
類型 :A 型 (N.O.)電源繼電器
注意 :環境濕度必須是非冷凝的，并保持在 5% 至 95% 之間。在低于 0°C 的高冷凝環境中運行時，繼電器可能會發生故障。

模擬輸入

精度 :
ioLogik E1240/E1242：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
ioLogik E1240-T/E1242-T：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
±0.5% FSR @ -40 至 75°C
電流輸入內置電阻 :120 Ω
接頭 :螺絲緊固 Euroblock 端子
I/O 模式:電壓/電流
I/O 類型 :差分
輸入阻抗 :10 MΩ（min）
輸入范圍 :
0 至 10 VDC
0 至 20 mA
4 至 20 mA
4 至 20 mA（帶熔斷檢測）
分辨率 :16 bit
采樣率 :
所有通道：采樣 12 個/秒
每個通道：采樣 1.5 個/秒

模擬輸出

精度 :
ioLogik E1241：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
ioLogik E1241-T：
±0.1% FSR @ 25°C
±0.3% FSR @ -40 至 75°C
接頭 :螺絲緊固 Euroblock 端子
電壓輸出短路保護 :10 mA
內部電阻 :
400 Ω
注意：加載超過 1000 Ω 時需要 24 V 外部電源
輸出范圍 :
0 至 10 VDC
4 至 20 mA
分辨率 :12-bit

RTD

精度 :
ioLogik E1260：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
ioLogik E1260-T：
±0.1% FSR @ 25°C
±0.3% FSR @ -40 至 75°C
接頭 :螺絲緊固 Euroblock 端子
輸入連接:2 或 3 線
輸入阻抗 :625 kΩ（min）
傳感器類型:
PT1000（-200 至 350°C）
PT50、PT100、PT200、PT500（-200 至 850°C）
阻抗類型 :310、620、1250 和 2200 Ω
分辨率 :0.1°C 或 0.1 Ω
采樣率 :
所有通道：采樣 12 個/秒
每個通道：采樣 2 個/秒

熱電偶

毫伏精度 :
ioLogik E1262：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
ioLogik E1262-T：
±0.1% FSR @ 25°C
±0.3% FSR @ -40 至 75°C
接頭 :螺絲緊固 Euroblock 端子
TC 精度:
類型 J、T、E、S、B：±5°C
類型 K、R、N：±8°C
CJC 精度:
±0.5°C @ 25°C
±1.5°C @ -40 至 75°C
輸入阻抗:10 MΩ（min）
毫伏類型 :
±19.532 mV
±39.062 mV
±78.126 mV
故障和過壓保護：-35 至 +35 VDC（斷電）；-25 至 +30 VDC（通電）
分辨率 :16 bit
采樣率 :
所有通道：采樣 12 個/秒
每個通道：采樣 1.5 個/秒
傳感器類型 :J、K、T、E、R、S、B、N

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）:2、1 個 MAC 地址（以太網旁路）
電磁隔離保護 :1.5 kV（內置）

以太網軟件特性

配置選項 :Web Console (HTTP)、Windows 管理工具 (ioSearch)
工業協議 :EtherNet/IP Adapter (Slave)、Modbus TCP Server (Slave)、Moxa AOPC（主動標簽）、MXIO 庫
管理 :BOOTP、RESTful API、DHCP Client、HTTP、IPv4、TCP/IP、UDP、SNMPv1 Trap、SNMPv1/v2c
MIB :設備設置 MIB
SAFETY :訪問控制列表

LED 接口

LED 指示燈:電源、就緒、端口 1、端口 2

Modbus TCP

支持功能 :1、2、3、4、5、6、15、16、23
模式 :Server
Client 連接數量:10

EtherNet/IP

模式 :Adapter
Scanner 連接數量:9（只讀），1（讀/寫）

電源參數

電源接頭 :螺絲緊固 Euroblock 端子
電源輸入數量:1
輸入電壓 :12 至 36 VDC
電源功耗 :
ioLogik E1210 系列：110 mA @ 24 VDC
ioLogik E1211 系列：200 mA @ 24 VDC
ioLogik E1212 系列：155 mA @ 24 VDC
ioLogik E1213 系列：130 mA @ 24 VDC
ioLogik E1214 系列：188 mA @ 24 VDC
ioLogik E1240 系列：121 mA @ 24 VDC
ioLogik E1241 系列：194 mA @ 24 VDC
ioLogik E1242 系列：139 mA @ 24 VDC
ioLogik E1260 系列：110 mA @ 24 VDC
ioLogik E1262 系列：118 mA @ 24 VDC

機械特性

外殼 :塑料
尺寸 :27.8 x 124 x 84 mm（1.09 x 4.88 x 3.31 英寸）
重量 :200 g (0.44 lb)
安裝 :導軌式安裝、壁掛式安裝
接線 :
I/O 線纜，16 至 26 AWG
電源線纜，12 至 24 AWG

工作環境

工作溫度 :
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝） :-40 至 85°C（-40 至 185°F）
相對濕度 :5 至 95%（非冷凝）
海拔 :2000 m

安規認證

EMC :EN 55032/24、EN 61000-6-2/-6-4
EMI :CISPR 32，F(xiàn)CC Part 15B Class A
EMS :
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
危險環境 :ATEX、Class I Division 2 。ATEX 和 Class I Division 2 目前不適用于 ioLogik E1213/E1213-T 型號。
SAFETY ：UL 508
沖擊：IEC 60068-2-27
自由落體：IEC 60068-2-32
振動 ：IEC 60068-2-6

聲明

綠色產品：RoHS、CRoHS、WEEE

MTBF

時間：
ioLogik E1210 系列：671,345 小時
ioLogik E1211 系列：923,027 小時
ioLogik E1212 系列：561,930 小時
ioLogik E1213 系列：715,256 小時
ioLogik E1214 系列：808,744 小時
ioLogik E1240 系列：474,053 小時
ioLogik E1241 系列：888,656 小時
ioLogik E1242 系列：502,210 小時
ioLogik E1260 系列：660,260 小時
ioLogik E1262 系列：631,418 小時
標準 ：Telcordia SR332

保修

保修期限：
ioLogik E1214：2 年由于功率繼電器的使用壽命有限，使用該組件的產品享受 2 年保修。
ioLogik E1210/E1211/E1212/E1213/E1240/E1241/E1242/E1260/E1262：5 年
