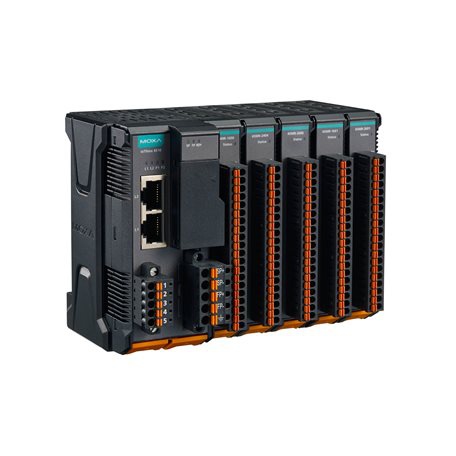

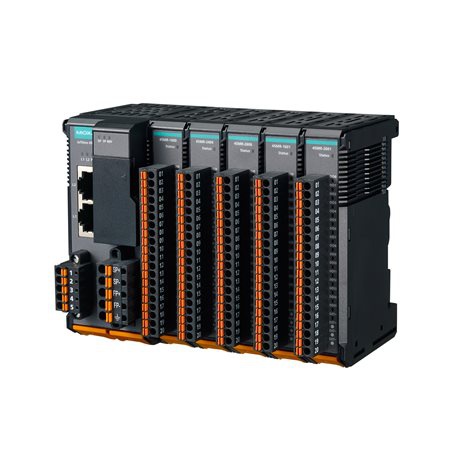

ioThinx 4510系列

模塊化遠程I/O適配器，內置串口

無需工具即可完成安裝和拆卸
輕松進行 Web 配置和重新配置
內置 Modbus RTU 網關功能
支持 Modbus/SNMP/RESTful API/MQTT
支持使用 SHA-2 加密的 SNMPv3、SNMPv3 Trap 和 SNMPv3 Inform

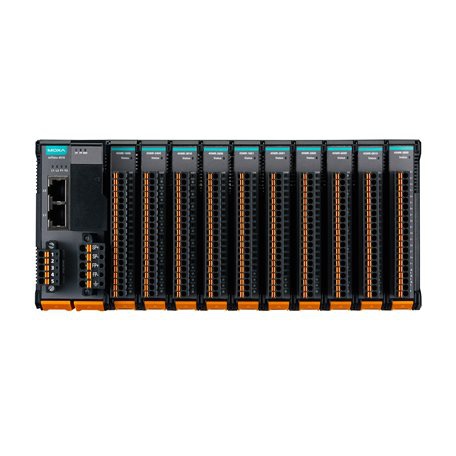

支持多達 32 個 I/O 模塊
-40 至 75°C 寬溫型號可選

所獲證書

概述和特點
規格

ioThinx 4510 系列是一款模塊化遠程 I/O，具有獨特的硬軟件設計，是各種工業數據采集應用的理想解決方案。ioThinx 4510 系列采用獨特的機械設計，縮短了安裝和拆卸所需的時間，從而簡化了部署和維護操作。此外，ioThinx 4510 系列支持 Modbus RTU Master 協議，可通過串口測量儀采集現場數據，還支持 OT/IT 協議轉換。

無需工具即可完成安裝和拆卸
ioThinx 4500 系列采用獨特的機械設計，縮短了安裝和拆卸所需的時間。無需使用螺絲刀和其他工具，即可完成硬件安裝的所有步驟，包括在導軌上安裝設備，以及為通信和 I/O 信號采集接線。此外，無需任何工具即可從導軌上拆下 ioThinx。使用鎖定和解鎖按鍵，就能夠輕松拆除導軌上的所有模塊。

輕松進行 Web 配置和重新配置
進行模塊化遠程 I/O 設置的一大難題在于模塊組合變化后，如何將原本的配置設定復制到新的模塊組合中。模塊經過添加、移動或刪減后，未更換模塊的配置（包括 Modbus 地址和上層軟件的 RESTful API 協議等）也都需要重新設置。ioThinx 4510 的用戶友好型 Web 配置工具簡化了配置和重新配置；未更換的模塊無需重新配置。此外，ioThinx 4510 的 Web 界面支持模塊/通道單獨命名。此功能同樣適用于 Modbus TCP、MQTT 和 RESTful API，可為用戶節省大量開發和部署時間。

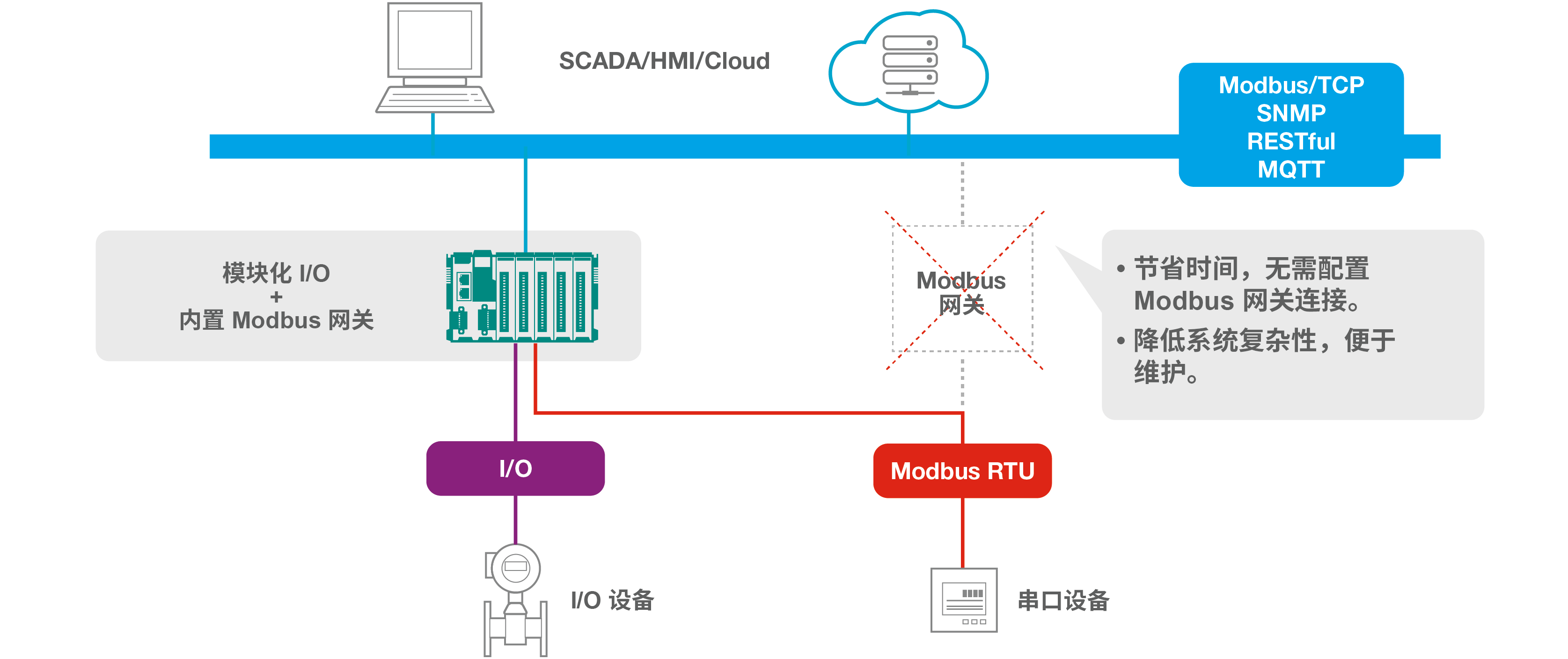

內置 Modbus RTU 網關功能
ioThinx 4510 支持 Modbus RTU Master，可通過串口測量儀采集現場數據。數據采集完成后，可將串口數據轉換為 Modbus TCP、SNMP、MQTT 和 RESTful 等多種協議，供用戶自主選擇。這種二合一的設計降低了系統復雜性，減少了網絡拓撲所需空間和總體安裝時間。另外，還可以將傳統設備連接至以太網，使用更常用的協議訪問這些設備，從而延長設備使用時間。

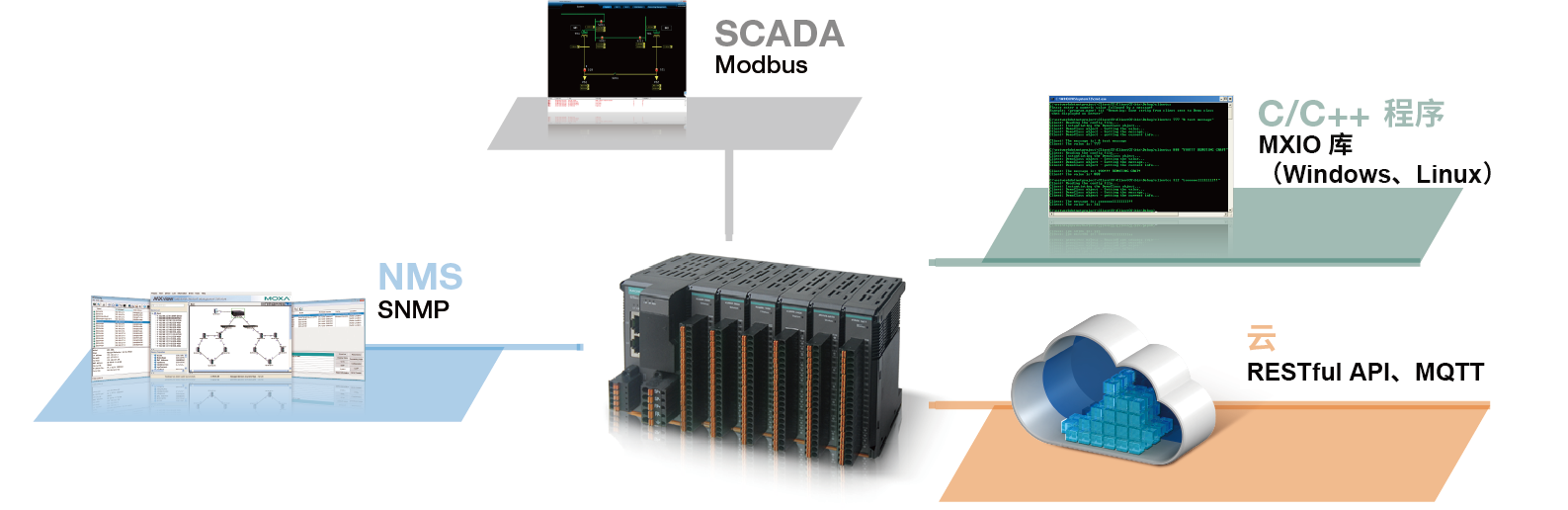

I/O 至 IT/OT 協議轉換
ioThinx 4510 支持常用的 I/O 數據采集協議，滿足您的各種需求。大多數 IT 工程師使用 SNMPv1/v2c/v3、MQTT 或 RESTful API 協議，但 IA 工程師更熟悉 Modbus 等操作技術 (OT) 協議。ioThinx 4510 允許 IT 和 OT 工程師從同一臺 I/O 設備輕松采集數據。ioThinx 4510 支持多種協議，包括 OT 工程師使用的 Modbus TCP 協議，以及 IT 工程師使用的 SNMP、MQTT 和 RESTful API 協議。ioThinx 4510 在采集 I/O 數據的同時，也可將數據轉換為以上協議格式，輕松實現應用互聯。

輸入/輸出接口

按鈕：復位按鈕
擴展插槽：多達 32 個僅兼容 ioThinx 4500 系列 (45MR) 模塊
隔離保護：3k VDC 或 2k Vrms

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：2、1 個 MAC 地址（以太網旁路）
電磁隔離保護：1.5 kV（內置）

以太網軟件特性

配置選項：Web Console (HTTP/HTTPS)，Windows 管理工具 (IOxpress)
工業協議：
Modbus TCP Server (Slave)、RESTful API、SNMPv1/v2c/v3、SNMPv1/v2c/v3 Trap、SNMPv2c/v3 Inform、MQTT
管理：
SNMPv1/v2c/v3、SNMPv1/v2c/v3 Trap、SNMPv2c/v3 Inform、DHCP Client、IPv4、HTTP、UDP、TCP/IP

串口界面

接頭：彈簧式 Euroblock 端子
串口標準：RS-232/422/485
端口數量：1 x RS-232/422 或 2 x RS-485（2 線）
波特率：1200 bps 至 115.2 kbps
流量控制：RTS/CTS
校驗位：無、偶、奇
停止位：1，2
數據位：8

串口信號

RS-232 ：TxD、RxD、RTS、CTS、GND
RS-422 ：Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w：Data+、Data-、GND

串口軟件特性

工業協議：Modbus RTU Master

系統電源參數

電源接頭：彈簧式 Euroblock 端子
電源輸入數量：1
輸入電壓：12 至 48 VDC
電源功耗：800 mA @ 12 VDC
過高電流保護：1 A @ 25°C
過壓保護：55 VDC
輸出電流：1 A

現場電源參數

電源接頭：彈簧式 Euroblock 端子
電源輸入數量：1
輸入電壓：12/24 VDC
過高電流保護：2.5 A @ 25°C
過壓保護：33 VDC
輸出電流：2 A

機械特性

接線：
串口線纜，16 至 28 AWG
電源線纜，12 至 26 AWG
剝線長度：
串口線纜，9 至 10 mm
電源線纜，12 至 13 mm
外殼：塑料
尺寸：42.3 x 99 x 75 mm（1.67 x 3.9 x 2.95 英寸）
重量：173.5 g (0.382 lb)
安裝：導軌式安裝

工作環境

工作溫度：
ioThinx 4510： -20 至 60°C（-4 至 140°F）
ioThinx 4510-T：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）
海拔：高達 4000 m

安規認證

safe ：UL 61010-2-201
EMC :EN 55032/24
EMI :CISPR 32，F(xiàn)CC Part 15B Class A
EMS :
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：3 V
IEC 61000-4-8 PFMF
沖擊 :IEC 60068-2-27
振動 :IEC 60068-2-6

聲明

綠色產品:RoHS、CRoHS、WEEE

MTBF

時間 :1,451,040 小時
標準 :Telcordia SR332

保修

保修期:5年
