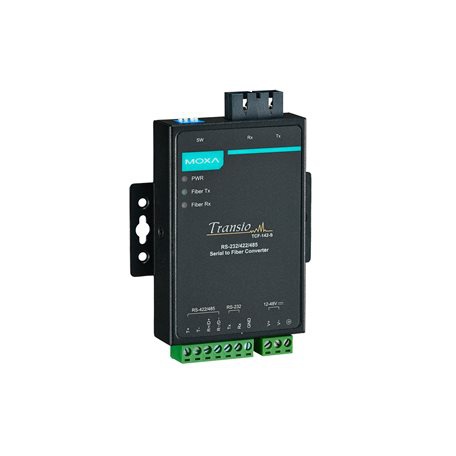

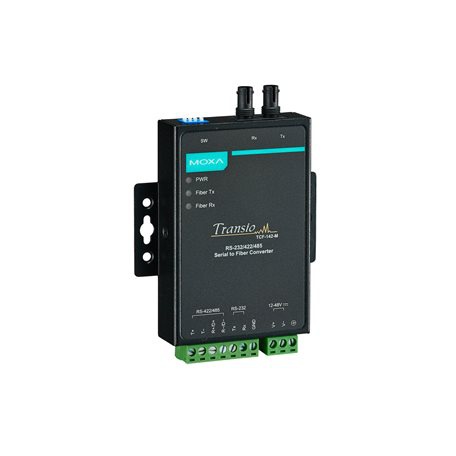

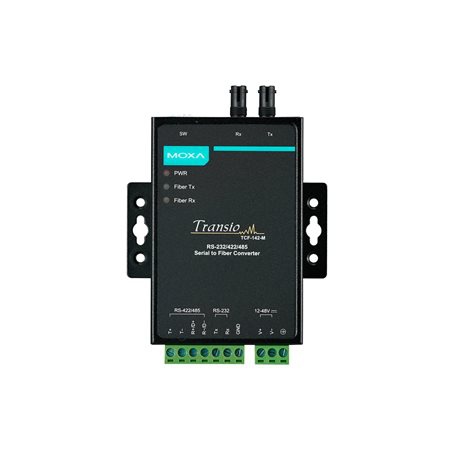

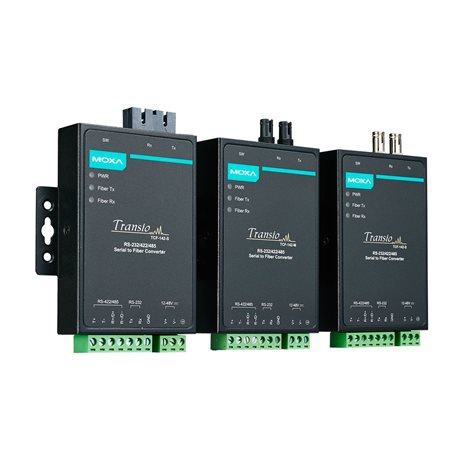

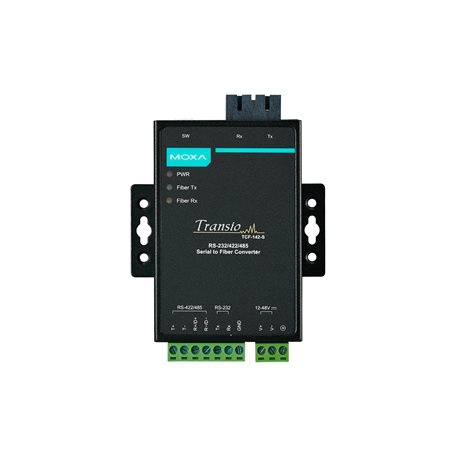

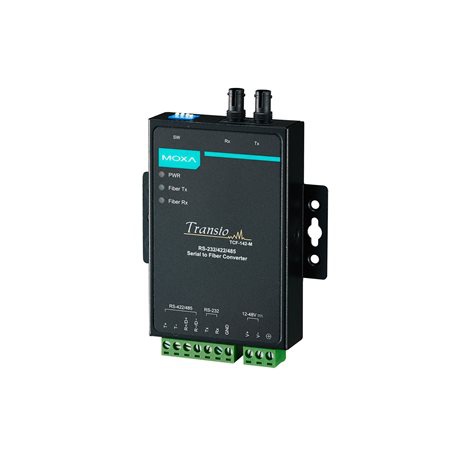

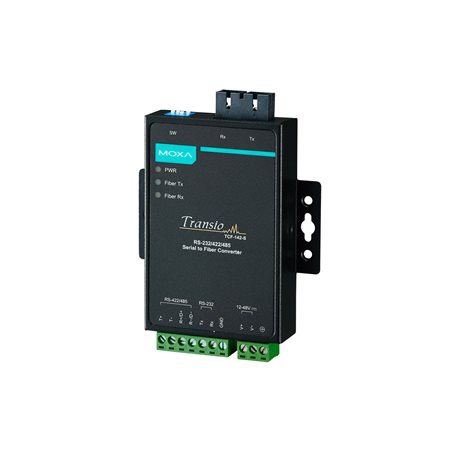

TCF-142系列

RS-232/422/485轉光纖轉換器

  • 提供光纖環網和點對點傳輸模式
  •  延長 RS-232/422/485 傳輸距離：采用單模 (TCF-142-S) 高可達 40 km，多模 (TCF-142-M) 高可達 5 km
  • 降低信號干擾
  • 防止電氣干擾和化學腐蝕
  • 串口傳輸速率高達 921.6 kbps
  • -40 至 75°C 寬溫型號可選
所獲證書
TCF-142 串口轉光纖轉換器配備多接口，可支持 RS-232 或 RS-422/485 串口、多?；騿文９饫w。TCF-142 轉換器可延長串口傳輸距離至 5 km（采用 TCF-142-M 多模光纖）或 40 km（采用 TCF-142-S 單模光纖）。TCF-142 轉換器可配置轉換 RS-232 或 RS-422/485 通信，但不支持同時轉換。


波特率自適應
TCF-142 轉換器可自動偵測串口波特率，提供了便捷的優勢。即使設備的波特率發生變化，數據仍可通過轉換器進行傳輸而不會丟失。

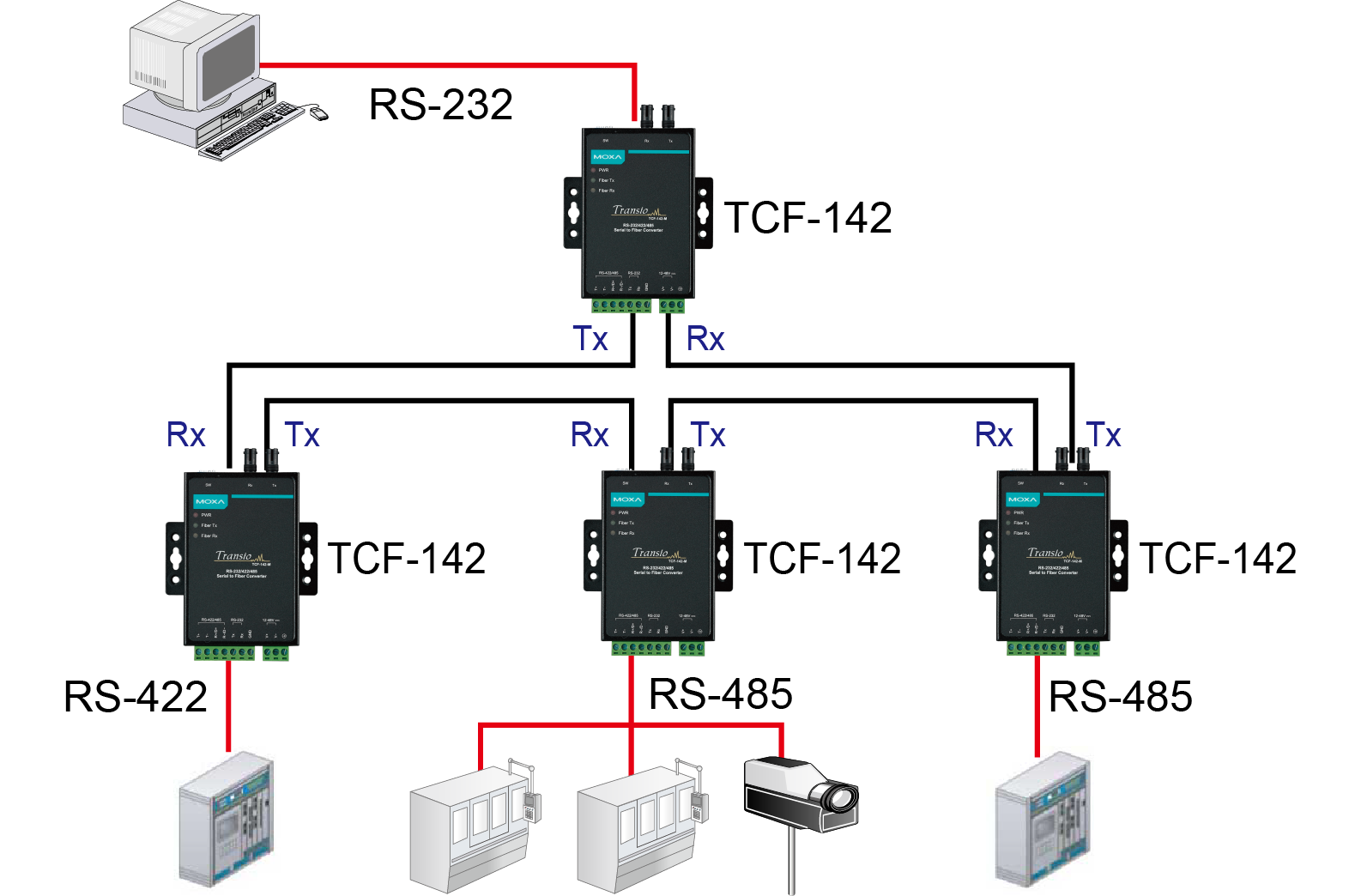

 提供光纖環網模式
TCF-142 轉換器可將串口設備接入至光纖環網。只需將 TCF-142 的其中一個 Tx 端口連接至另一臺轉換器的 Rx 端口，即可形成光纖環網。一旦建立了環網，只需使用 DIP 開關設置 TCF-142，即可啟用環網模式。當一個節點傳送數據時，數據將沿著環網節點傳輸，直到抵達原本發送信號的設備才會停止傳輸。您可以使用 TCF-142 來設置光纖環網（周長可達 100 km）。


 數據流向自動控制 (ADDC?)
ADDC? 是 Moxa 開發的 RS-485 數據流向自動控制功能，為設備數據流提供了解決方案。ADDC? 可自動偵測并控制 RS-485 數據流向，無需使用握手信號。

串口界面

端口數量 :2
串口標準 :RS-232、RS-422、RS-485
波特率 :50 bps 至 921.6 kbps（支持非標準波特率）
流量控制: ADDC®（數據流向自動控制），用于 RS-485

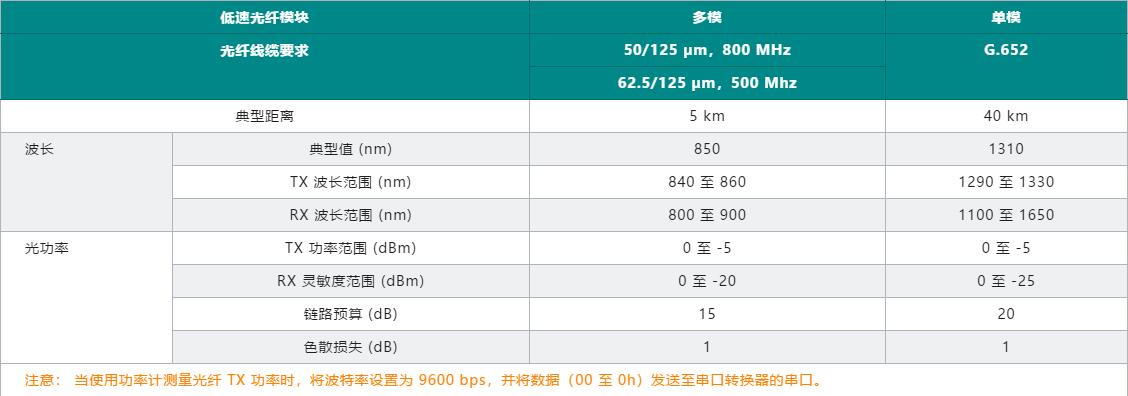

光纖

 RS-485 上拉電阻/下拉電阻: 1 kΩ，150 kΩ
RS-485 數據流向控制 :ADDC®（數據流向自動控制）
RS-485 終端電阻 :N/A、120 Ω 和 120 kΩ
接頭 :7-pin 接線端子
延遲性: 300 ns

串口信號

RS-232 :TxD、RxD 和 GND
RS-422 :Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w :Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w :Data+、Data-、GND

電源參數

電源輸入數量 :1
輸入電流 :140 mA @ 12 VDC
輸入電壓 :12 至 48 VDC
過載電流保護 :支持
電源接頭 :接線端子
電源功耗 :140 mA @ 12 VDC

機械特性

IP 等級 :IP30
外殼 :金屬
尺寸（有掛耳）: 90 x 100 x 22 mm（3.54 x 3.94 x 0.87 英寸）
尺寸（無掛耳） :67 x 100 x 22 mm（2.64 x 3.94 x 0.87 英寸）
重量 :320 g (0.71 lb)
安裝 :壁掛式

工作環境

工作溫度 :
標準型號：0 至 60°C（32 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）: -40 至 85°C（-40 至 185°F）
相對濕度 :5 至 95%（非冷凝）

安規認證

EMC :EN 55032/24
EMI :CISPR 32, FCC Part 15B Class A
EMS :
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：1 kV
IEC 61000-4-5 Surge：電源：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8 PFMF
環境測試 :
IEC 60068-2-1
IEC 60068-2-2
IEC 60068-2-3
safety :EN 60950-1，IEC 60950-1
振動 :IEC 60068-2-6

MTBF

時間 :780,480 小時
標準 :Telcordia (Bellcore)，GB

保修期

保修期限 :5 年
