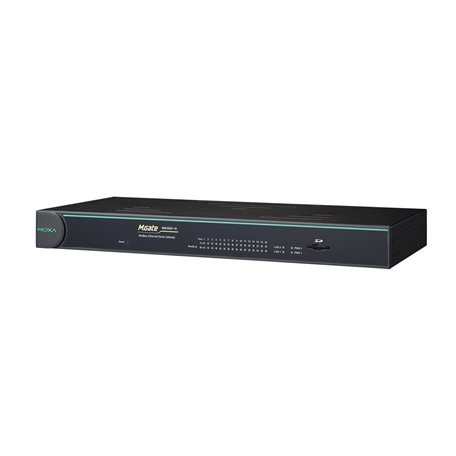

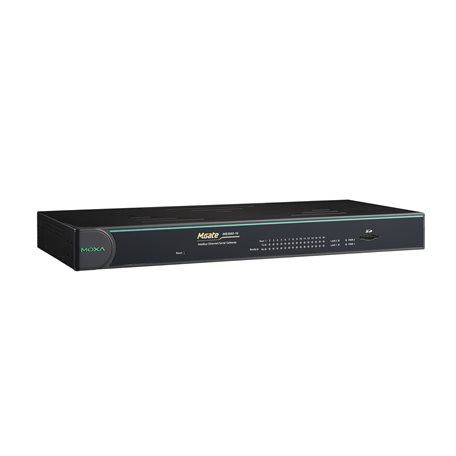

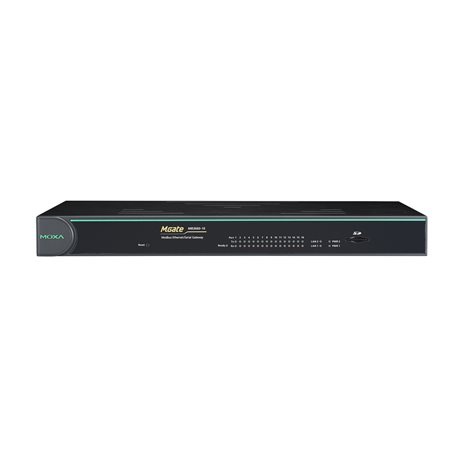

MGate MB3660系列

8/16口具有冗余功能的Modbus網關

支持自動設備路由，簡化配置
通過 TCP 端口或 IP 地址進行路由，實現靈活部署
創新命令學習，提高系統性能
代理模式支持串口設備的主動和并行輪詢，實現高性能
支持 Modbus 串口 master 至 Modbus 串口 slave 的通信
2 個相同 IP 或雙 IP 地址的以太網端口，可支持網絡冗余
microSD 卡，用于配置備份/復制和事件日志
可訪問 256 個 Modbus TCP client
可連 Modbus 128 個 TCP server
RJ45 串口界面（適用于“-J”型號）
帶 2 kV 光電隔離保護的串口（適用于“-I”型號）
寬范圍雙 VDC 或 VAC 電源輸入
內置流量監控/診斷信息，方便故障排除
狀態監控和故障保護，易于維護

所獲證書

概述和特點
規格

MGate MB3660（MB3660-8 和 Mb3660-16）是冗余 Modbus 網關，可進行 Modbus TCP 和 Modbus RTU/ASCII 協議之間的轉換。它們可由 256 個 TCP master/client 設備訪問，或連接至 128 個 TCP slave/server 設備。MGate MB3660 的帶隔離保護型號提供 2 kV 光電隔離保護，適用于變電站應用。MGate MB3660 網關可輕松集成 Modbus TCP 和 RTU/ASCII 網絡。MGate MB3660 網關提供更簡單、可定制的網絡集成解決方案，且?guī)缀蹩膳c任何 Modbus 網絡兼容。

對于大規模 Modbus 部署，MGate MB3660 網關可以有效地將大量 Modbus 節點連接至同一網絡。MB3660 系列的 8 端口型號可管理 248 個串口 slave 節點，16 端口型號，可管理 496 個串口 slave 節點（Modbus 標準僅定義 1 至 247 的 Modbus ID）。每個 RS-232/422/485 串口可為每個 Modbus RTU 或 Modbus ASCII 配置不同的操作命令和波特率，允許兩種類型的 Modbus 網絡通過一個 Modbus 網關集成至 Modbus TCP 網絡。

借助創新命令學習實現高性能

MGate MB3660 網關支持兩種通信模式：透傳模式和代理模式。在透傳模式下，網關可進行 Modbus TCP 和 Modbus RTU/ASCII 協議的相互轉換，或從串口 (master) 轉換為串口 (slave)。由于在任何時間內只能執行一個 Modbus 協議的請求 - 響應命令，因此每臺 Modbus 設備必須逐一等待輪詢，導致整體效能降低。

為了提供更好的性能，MGate MB3660 網關設計帶有創新命令學習功能，只需一鍵啟動。啟動后，網關將學習并記住它接收到的 Modbus 命令；接收到命令后，網關在代理模式下主動向指定 Modbus 設備發送 Modbus 請求。由于數據保存在 SCADA 系統可訪問的網關內存記憶區塊中，SCADA 可直接從網關內存存取 Modbus 響應數據，而無需等待命令轉發至 Modbus 設備，從而顯著提升通信效能。

自動設備路由，簡化配置

Moxa 的自動設備路由功能為需要配置大量 Modbus 設備的工程師解決許多問題和不便。只需一鍵即可設置 slave ID 路由表完成 Modbus 網關配置，并自動檢測來自監控和數據采集 (SCADA) 系統的 Modbus 請求。通過刪除手動創建 slave ID 路由表的需要，自動設備路由功能為工程師節省了大量時間并降低了成本。

Modbus 網關，支持電源和網絡冗余

冗余性對于復雜的 Modbus 系統非常重要。MGate MB3660 Modbus 網關同時支持雙電源輸入和雙以太網連接冗余。MGate MB3660 網關配備雙交流或雙直流冗余電源輸入，以及雙以太網端口（具有不同的 IP）提供冗余網絡。為了適應不同類型的應用，雙以太網端口可通過以下兩種方式之一進行配置：

? 兩個以太網端口使用相同的 IP。在這種情況下，當主 LAN 出現故障時，MGate MB3660 網關將自動切換至備用 LAN。

? 兩個以太網端口使用不同的 IP 地址。在這種情況下，Modbus client/master 可以使用兩個以太網端口同時與 Modbus RTU/ASCII slave 設備通信。

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：
2 個 IP 地址
自動 MDI/MDI-X 連接

以太網軟件特性

工業協議： Modbus TCP Client (Master)、Modbus TCP Server (Slave)
配置選項： Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console
管理： ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、NTP Client、RADIUS
MIB： RFC1213、RFC1317
對時服務： NTP Client

串口界面

Console 端口： RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
端口數量：
MGate MB3660-8 系列：8
MGate MB3660-16 系列：16
串口標準： RS-232/422/485（軟件可選）
接頭：
MGate MB3660-8/16：DB9 公頭
MGate MB3660-8/16-J：RJ45
波特率： 50 bps 至 921.6 kbps
數據位： 7，8
校驗位：無、偶、奇、Space、Mark
停止位： 1，2
流量控制： RTS/CTS、DTR/DSR、RTS Toggle（僅 RS-232）
RS-485 數據流向控制： ADDC®（數據流向自動控制）
RS-485 上拉電阻/下拉電阻： 1 kΩ，150 kΩ
RS-485 終端電阻： 120 Ω
隔離保護： 2 kV（I 型號）

串口信號

RS-232： TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422： Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w： Data+、Data-、GND
RS-485-4w： Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

工業協議： Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave
配置選項：串口 Console

Modbus RTU/ASCII

支持功能： 1、2、3、4、5、6、15、16、23
命令數量：每串口 256 個
內存容量： 65535 bytes

Modbus TCP

支持功能： 1、2、3、4、5、6、15、16、23
命令數量： 256
內存容量： 65535 bytes

Modbus（透傳）

極限 Client 連接數量： 256
極限 Server 連接數量： 128

電源參數

輸入電壓：
所有型號：冗余雙電源輸入
交流型號：100 至 240 VAC（47 至 63 Hz）
直流型號：20 至 60 VDC（1.5 kV 隔離保護）
電源輸入數量： 2
電源接頭：接線端子（直流型號）
電源功耗：
MGate MB3660-8-2AC：144 mA @ 110 VAC
MGate MB3660-8-J-2AC：111 mA @ 110 VAC
MGate MB3660-16-2AC：178 mA @ 110 VAC
MGate MB3660-16-J-2AC：133 mA @ 110 VAC
MGate MB3660I-8-2AC：244 mA @ 110 VAC
MGate MB3660I-16-2AC：351 mA @ 110 VAC
MGate MB3660-8-2DC：312 mA @ 24 VDC
MGate MB3660-16-2DC：390 mA @ 24 VDC

繼電器

觸點額定電流：純電阻性負載：2 A @ 30 VDC

機械特性

外殼：金屬
IP 等級： IP30
尺寸（有掛耳）： 480 x 45 x 198 mm（18.90 x 1.77 x 7.80 英寸）
尺寸（無掛耳）： 440 x 45 x 198 mm（17.32 x 1.77 x 7.80 英寸）
重量
MGate MB3660-8-2AC：2731 g (6.02 lb)
MGate MB3660-8-2DC：2684 g (5.92 lb)
MGate MB3660-8-J-2AC：2600 g (5.73 lb)
MGate MB3660-16-2AC：2830 g (6.24 lb)
MGate MB3660-16-2DC：2780 g (6.13 lb)
MGate MB3660-16-J-2AC：2670 g (5.89 lb)
MGate MB3660I-8-2AC：2753 g (6.07 lb)
MGate MB3660I-16-2AC：2820 g (6.22 lb)

工作環境

工作溫度： 0 至 60°C（32 至 140°F）
存儲溫度（含包裝）： -40 至 85°C（-40 至 185°F）
相對濕度： 5 至 95%（非冷凝）

安規認證

safety： EN 60950-1，UL 60950-1
EMC： EN 55032/24
EMI：CISPR 32, FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
自由落體： IEC 60068-2-31
沖擊： IEC 60068-2-27
振動： IEC 60068-2-6，IEC 60068-2-64

MTBF

時間：
MGate MB3660-8-2AC：716,647 小時
MGate MB3660-8-2DC：706,783 小時
MGate MB3660-8-J-2AC：616,505 小時
MGate MB3660-16-2AC：487,416 小時
MGate MB3660-16-2DC：482,835 小時
MGate MB3660-16-J-2AC：437,337 小時
MGate MB3660I-8-2AC：224,851 小時
MGate MB3660I-16-2AC：114,595 小時
標準： Telcordia SR332

保修

保修期限：5年
