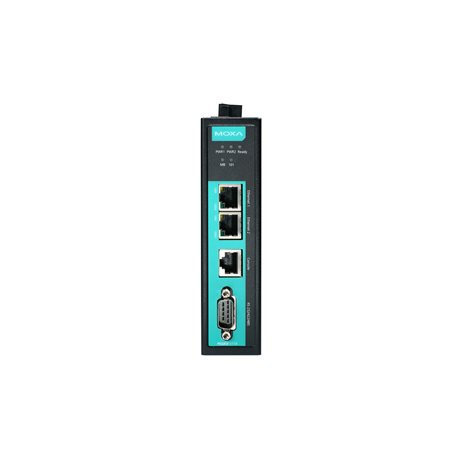

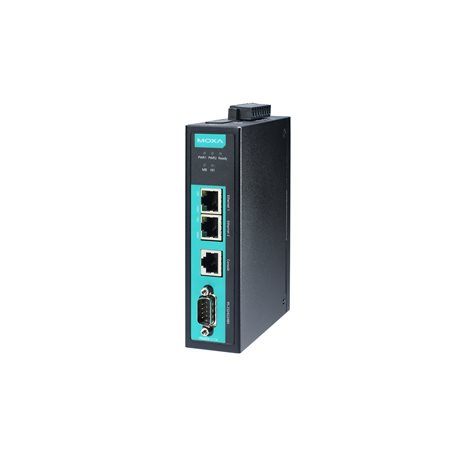

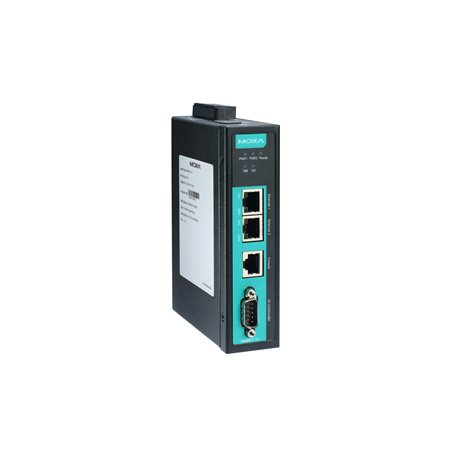

MGate 5114系列

1口Modbus RTU/ASCII/TCP/IEC101轉IEC104網關

支持Modbus RTU/ASCII/TCP、IEC 60870-5-101、IEC60870-5-104間的協議轉換
支持IEC 60870-5-101 master/slave模式（平衡/非平衡模式）
支持IEC 60870-5-104 client/server
支持Modbus RTU/ASCII/TCP client (master)/server(slave)模式
通過網頁式向導輕松完成配置
完整的診斷信息，便于維護
嵌入式Modbus和IEC 101/104流量監控
冗余雙DC電源輸入和繼電器輸出
可擴充microSD卡，儲存配置備份和事件日志
-40～75℃寬溫型號可選
串口內建2 kV隔離保護
內建以太網級聯口，更易接線
safety特性符合IEC-62443標準

所獲證書

概述和特點
規格

MGate 5114是一款工業以太網網關，配備2個以太網端口和1個RS-232/422/485串口，連通Modbus RTU/ASCII/TCP、IEC 60870-5-101和IEC 60870-5-104間的網絡通訊。MGate 5114集成了應用廣泛的通用電源協議，即使現場設備和電源SCADA系統使用的協議不同，也能靈活滿足各種需求。如要將Modbus或IEC 60870-5-101設備集成到IEC 60870-5-104網絡中，可將MGate 5114作為Modbus master/client或IEC 60870-5-101master來收集數據，以及與IEC 60870-5-104交換數據。
通過Web Console實現輕松配置
MGate 5114系列提供圖形化的快速安裝向導，指導您輕松完成配置。按照快速安裝向導，您可以快速進入協議轉換模式，只需幾步即可完成配置。
Modbus RTU/ASCII/TCP協議數據監控
MGate 5114系列支持Modbus RTU/ASCII/TCP、IEC60870-5-101和IEC 60870-5-104協議流量監控功能，方便故障排查，尤其適用于安裝階段。值得一提的是，廣為使用的故障排除工具Wireshark也可用來記錄流量日志，方便您檢查數據，快速找到出現故障的根本原因。
多種維護功能
MGate 5114網關支持系統日志功能，在MGate網關中記錄事件，您可通過Web Console遠程查看日志數據。該系列網關也支持狀態監控和故障保護功能。若設備連接中斷或是沒有響應，狀態監控工具會通知PSCADA系統，讓系統獲悉每個終端設備的狀態，即時向運維人員發出警告通知。

特點和優勢
? 支持Modbus RTU/ASCII/TCP、IEC 60870-5-101、IEC 60870-5-104間的協議轉換
? 支持IEC 60870-5-101 master/slave模式（平衡/非平衡模式）
? 支持IEC 60870-5-104 client/server
? 支持Modbus RTU/ASCII/TCP client (master)/server(slave)模式
? 通過網頁式向導輕松完成配置
? 完整的診斷信息，便于維護
? 嵌入式Modbus和IEC 101/104流量監控
? 冗余雙DC電源輸入和繼電器輸出
? 可擴充microSD卡，儲存配置備份和事件日志
? -40～75℃寬溫型號可選
? 串口內建2 kV隔離保護
? 內建以太網級聯口，更易接線
? safety特性符合IEC-62443標準

以太網接口

協議：Modbus TCP client/server,IEC 60870-5-104 client/server
端口數量：2（1個IP地址；支持以太網級聯）
速率：10/100 Mbps，自適應 MDI/MDIX
接頭：8針 RJ45
電磁隔離保護：內建 1.5 kV
IEC 60870-5-104：
? 模式：Client/Server
? Max連接數量：
MGate作為IEC 104服務器：32個client連接
MGate作為IEC 104 client：32個server連接
? Max信息對象數量：2000個節點
Modbus TCP：
? 模式：Client/Server
? 支持功能：1, 2, 3, 4, 5, 6, 15, 16, 23
? Max命令數量：128
? Max連接數量：
MGate作為 Modbus TCP Client：32個 server連接
MGate作為 Modbus TCP Server：32個 client連接

串口

協議：Modbus RTU/ASCII master/slave, IEC60870-5-101 master/slave（平衡/非平衡）
端口數量：1
串口標準：RS-232/422/485，軟件可選
接頭：DB9針式
RS-485數據流向控制：ADDC®（數據流向自動控制功能）
RS-485上拉電阻/下拉電阻：1 kΩ, 150 kΩ
RS-485終端電阻：120 Ω
隔離：2 kV（內建）
Modbus RTU/ASCII：
? 模式：Master/Slave
? 支持功能：1, 2, 3, 4, 5, 6, 15, 16, 23
? Max命令數量：128
IEC 60870-5-101：
? 模式：Master/Slave（平衡/非平衡）
? MGate作為IEC 101master：31個slave連接
MGate作為IEC 101slave：1個 master連接
? Max信息對象數量：2000個節點

串口通訊參數

數據位：7,8
停止位：1,2
校驗位：None,Even,Odd,Space,Mark
流控：RTS/CTS,RTS Toggle（僅RS-232）
波特率：50 bps～921.6 kbps

串口信號

RS-232：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w：Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w：Data+, Data-, GND

軟件

配置選項：Web Console, Serial Console
工具：Device Search Utility (DSU) for Windows 2000,Windows XP, Server 2003, Vista, Server 2008 (x86/x64),Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64),Windows Server 2012 (x64), Windows 2012 R2
支持：MXcong, MXview, SNMP (v1, v2, v3), Private MIB
時間同步方式：支持NTP

機械特性

外殼：金屬，IP30等級防護
重量：507 g (1.12 lb)
尺寸：36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)
存儲卡槽：1個microSD (SDHC) 卡槽支持Max32GB存儲容量
繼電器警報電路：3針電路，電流承載能力2A @ 30 VDC

工作環境

計算機工作溫度：
標溫型號：0～60℃(32～140℉)
寬溫型號：-40～75℃(-40～167℉)
存儲溫度：-40～85℃(-40～185℉)
相對濕度：5～95%（無凝露）
振動：IEC 60068-2-6, IEC 60068-2-64
沖擊：IEC 60068-2-27
跌落：IEC 60068-2-32

電源需求

輸入電壓：12～48 VDC
輸入電流：455 mA（Max）電源接頭：接線端子

安規認證

Safety: EN 60950-1, UL 508
EMC: EN 55032/24
EMI: CISPR 32, FCC Part 15B Class B
EMS:
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
Hazardous Locations: ATEX, Class I Division 2, IECEx Class 1 Division 2, ATEX, and IECEx certifications are underway
Freefall: IEC 60068-2-32
Shock: IEC 60068-2-27
Vibration: IEC 60068-2-6, IEC 60068-2-64

MTBF（平均無故障時間）

Time: 1,140,815 hrs
Standards: Telcordia SR332

保修

保修期：5年
