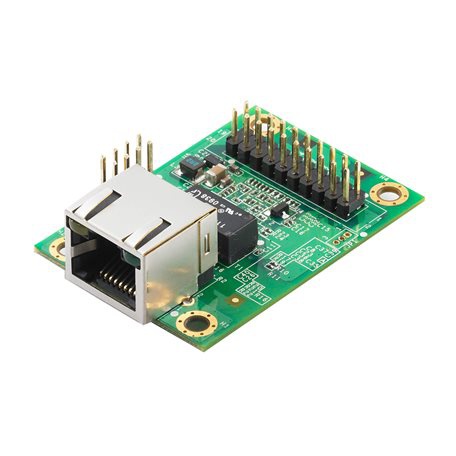

MiiNePort E3系列

10/100 Mbps內嵌式串口設備聯網模塊

符合 IEEE 802.3af 標準的 PoE passthrough
采用 Moxa 高質量、可靠的第二代 MiiNe 系統級芯片 (SoC)
各種操作模式可滿足特定的應用需求
綠色環保設計，超低功耗
MiiNePort NetEZ 技術輕松實現串口聯網集成
高緊湊型嵌入式設備模塊

所獲證書

概述和特點
規格

Moxa MiiNePort E3 系列嵌入式設備聯網服務器專為設備制造商而設計，可將復雜的聯網功能輕松集成到串口設備上。MiiNePort E3 采用 Moxa 第二代 MiiNe SoC，并支持 10/100 Mbps 以太網，串口傳輸速率可達 921.6 kbps，還提供多種即用型操作模式可選，只需低功耗。通過 Moxa 的創新 NetEZ 技術，MiiNePort E3 可用于將任何配有標準串口的設備立即轉換成為以太網設備。此外，MiiNePort E3 帶 RJ45 接頭，屬于緊湊型嵌入式設備聯網服務器，幾乎可以匹配任何現有串口設備。

Moxa 第二代 SoC
MiiNe 為設備制造商提供具有競爭力的嵌入式串口聯網解決方案。MiiNePort E3 采用 MiiNe 作為系統級芯片，屬于緊湊型嵌入式設備聯網服務器，在市場上同類產品中擁有低功耗。MiiNe 特性包括：
? 專為串口聯網應用而設計
? 采用 ARM core
? 采用 Moxa 自有的先進 UART 技術
? 內置 2 MB Flash 和 4 MB SDRAM 內存

嵌入式系統

CPU ：32-bit Arm Core

內存

閃存：2 MB
SDRAM ：4 MB

輸入/輸出接口

DIO 復用通道（軟件調節）：4

以太網接口

電磁隔離保護 ：1.5 kV（內置）
PoE Pass-through ：IEEE 802.3af
10/100BaseT(X) 端口，自動 MDI/MDI-X ：8-pin RJ45

以太網軟件特性

配置選項 ：
Web Console (HTTP)，Windows 管理工具
管理：
ARP、BOOTP、設備搜尋工具 (DSU)、DHCP Client、IPv4、SMTP、SNMPv1、TCP/IP、Telnet、TFTP、UDP、ICMP
Windows Real COM 驅動程序：
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驅動程序：
內核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驅動程序：
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API ：Android 3.1.x 及更高版本

串口界面

端口數量：1
串口標準：TTL
操作模式：
Real COM、TCP Server、TCP Client、UDP、RFC2217、以太網調制解調器
波特率：
MiiNePort E3 系列：50 bps 至 230.4 kbps
MiiNePort E3-H 系列：50 bps 至 921.6 kbps
數據位：5、6、7、8
停止位：1、1.5、2
校驗位：無、偶、奇、Space、Mark
流量控制：無、RTS/CTS、DTR/DSR、XON/XOFF

串口信號

TTL ：TxD、RxD、RTS、CTS、DTR、DSR、DCD、RST（復位）、GND

NetEZ 技術

NetEZ 功能：EZPower、EZPage、SCM（串口命令模式）、AutoCFG

電源參數

輸入電流：157 mA @ 3.3 VDC
輸入電壓：3.3 至 5 VDC

機械特性

尺寸：
MiiNePort E3/E3-H 系列：35 x 52.5 x 18 mm（1.38 x 2.07 x 0.71 英寸）
重量：
MiiNePort E3/E3-H 系列：12 g (0.03 lb)

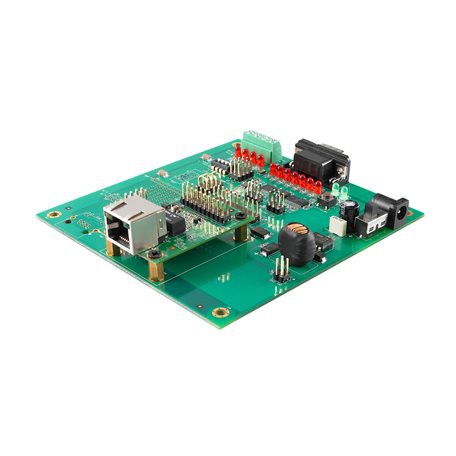

MiiNePort E3-ST/E3-H-ST：89 g (0.20 lb)

工作環境

工作溫度：
標準型號：0 至 55°C（32 至 131°F）
寬溫型號：-40 至 85°C（-40 至 185°F）
存儲溫度（含包裝）：-40 至 60°C（-40 至 140°F）
相對濕度：5 至 95%（非冷凝）

安規認證

EMC ：EN 55032/24
EMI ：CISPR 32，F(xiàn)CC Part 15B Class B
EMS ：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
環境測試：
IEC 60068-2-1
IEC 60068-2-3
沖擊：IEC 60068-2-27
振動 ：IEC 60068-2-6
自由落體：IEC 60068-2-6

聲明

綠色產品：RoHS、CRoHS、WEEE

MTBF

時間：5,696,350 小時
標準：Telcordia SR332

保修

保修期限：5年
