CN2600系列

網絡冗余型8/16口RS-232/422/485終端服務器

LCD 顯示屏，方便配置 IP 地址（不支持寬溫型號）
雙網口支持 2 個獨立 MAC 地址和 IP 地址
雙網絡連接運行時，可啟用冗余串口功能
冗余雙主機，可為系統添加備用 PC
雙交流電源輸入（交流型號）
Real COM/TTY 驅動程序，支持 Windows 和 Linux
通用高電壓范圍：100 至 240 VAC 或 88 至 300 VDC

所獲證書

概述和特點
規格

冗余是工業網絡的一個重要議題，可通過各種不同的解決方案在設備或軟件發生故障時提供備用網絡。安裝“看門狗”硬件即可啟用冗余的硬件設備，通過“令牌”(Token) 軟件機制來控制設備的切換。CN2600 終端服務器采用內置的雙網口來實現“冗余串口”模式，保證您的系統不間斷運行。

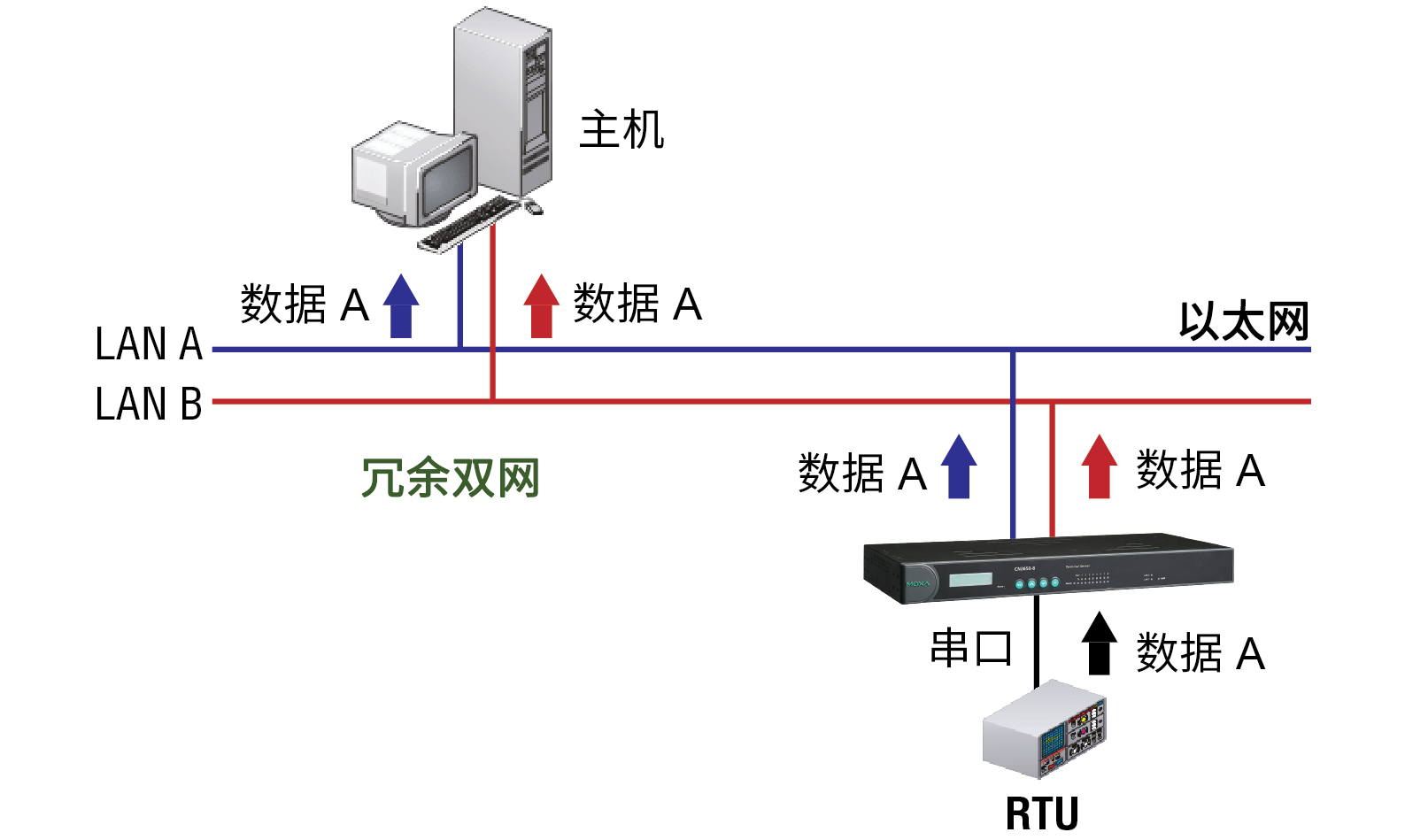

冗余雙網
CN2600 配備兩個獨立以太網端口，可以分別接入不同的局域網。冗余雙網是指在 PC 主機（PC 主機需要安裝兩個獨立網卡）和 CN2600 之間，通過組建兩個獨立的物理網絡進行連接。如果其中一個網絡斷線時，PC 主機仍然可以通過備用網絡與串口設備進行通信。

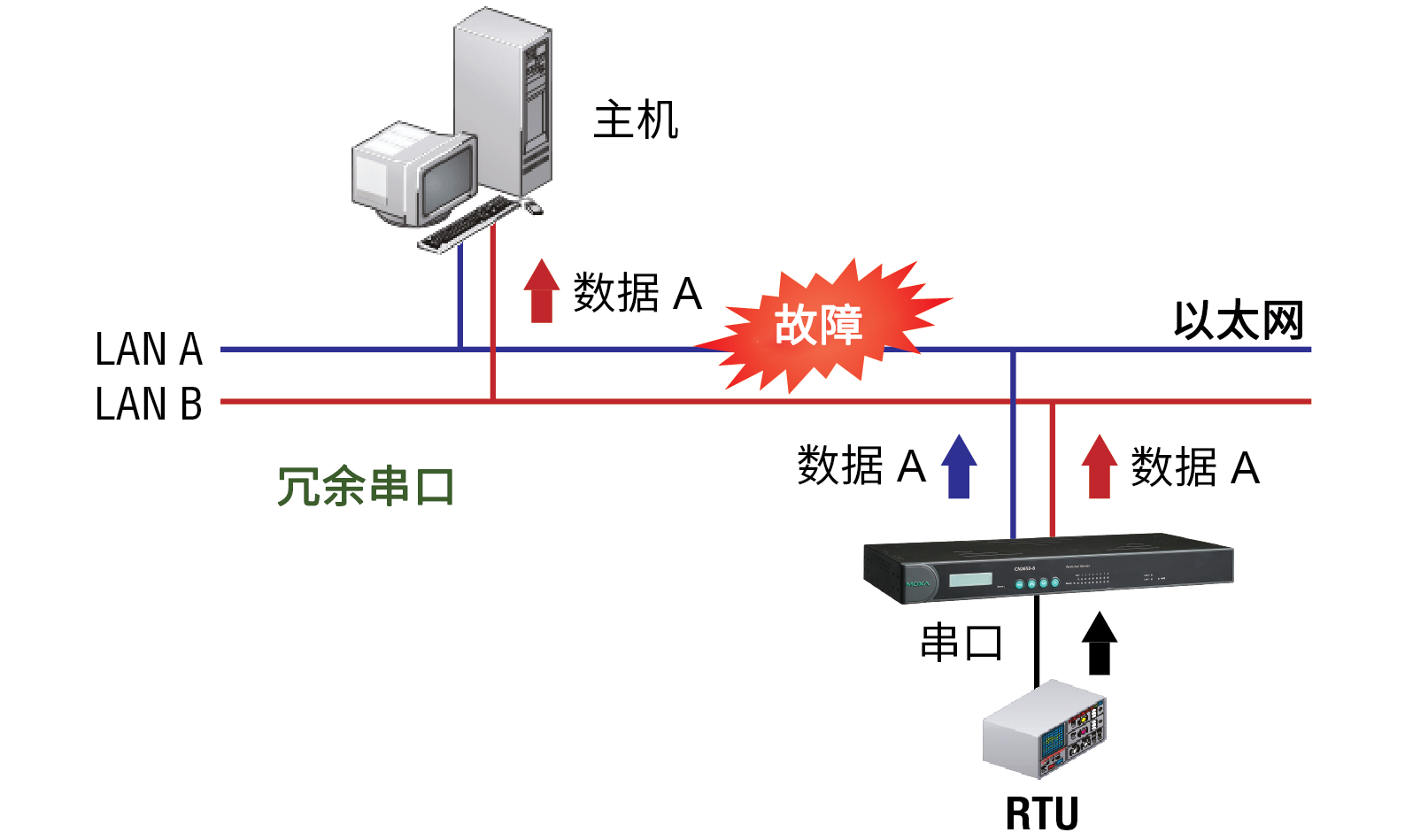

冗余串口 (Redundant COM)
Moxa 冗余串口功能簡單易用，可成為冗余網絡的替代方案。當 CN2600 從通信設備接收數據封包時，兩組同樣的數據可通過兩個不同網絡進行傳輸，防止其中任何一個網絡無法連線時數據遺失。CN2600 內置軟件會自動丟棄重復的數據。

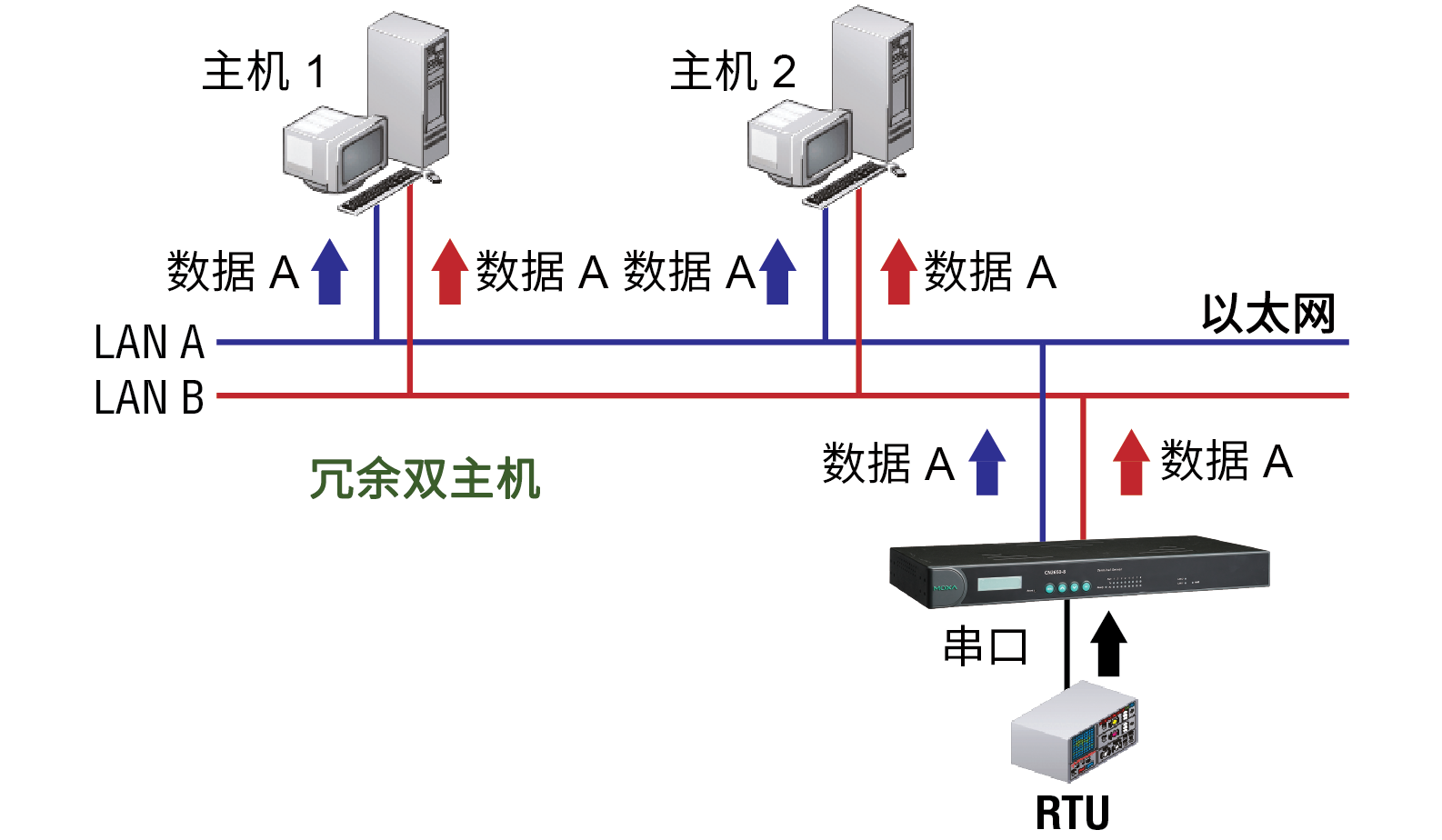

冗余雙主機
CN2600 的雙網口可設置為冗余“雙主機”模式。這種情況下，兩個網絡（圖中的 LAN A 和 LAN B）分別連接至不同主機。即使其中一臺主機意外宕機，另一臺主機仍然可以繼續與 CN2600 連接的串口設備進行通信。

雙交流電源輸入
冗余雙電源提供兩個電源輸入和冗余的內部電源，即使電源電路故障之后，CN2600 仍然維持正常運行。

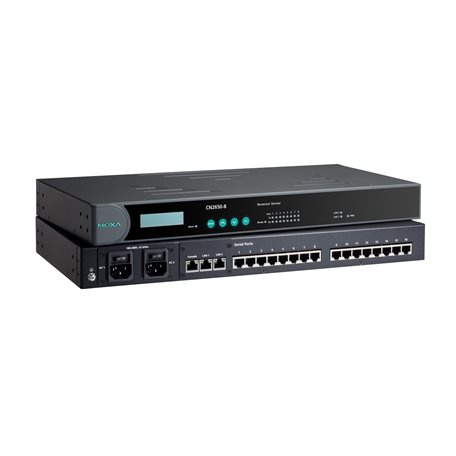

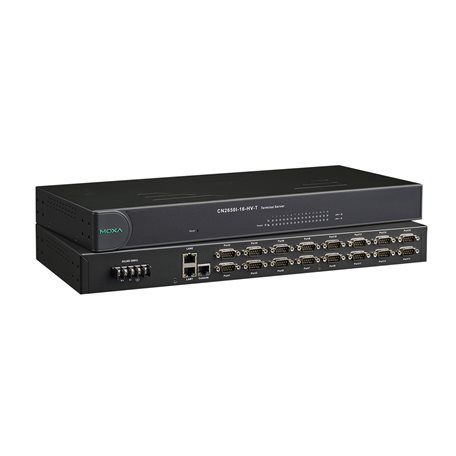

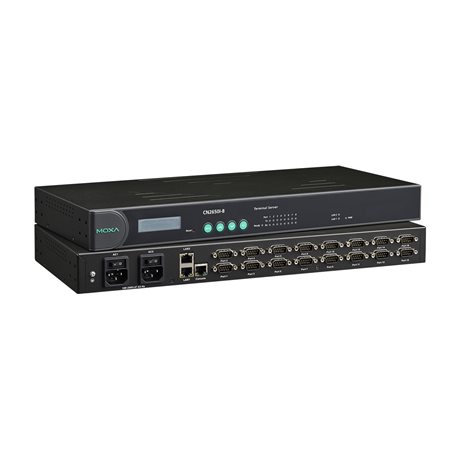

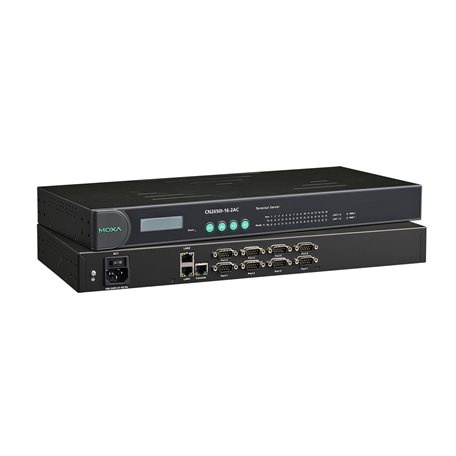

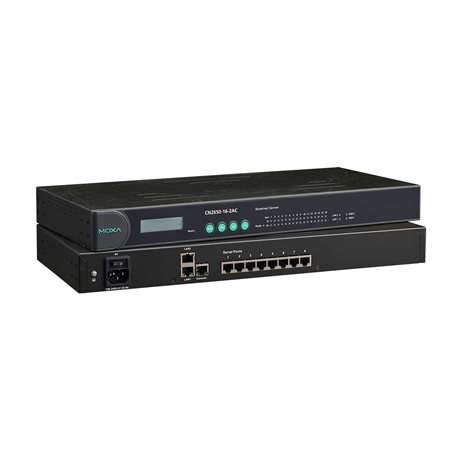

外觀

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）:2
電磁隔離保護 :1.5 kV（內置）

以太網軟件特性

配置選項 :
Web Console (HTTP/HTTPS)、Windows 管理工具、Telnet Console、串口 Console、設備搜尋工具 (DSU)
管理:
ARP、BOOTP、DDNS、DHCP Client、DNS、HTTP、IPv4、SMTP、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、ICMP、SLIP
MIB: MIB-II
safety: HTTPS/SSL、RADIUS、SSH、PAP、CHAP
單播路由 :RIPV1/V2，靜態路由
Windows Real COM 驅動程序 :
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驅動程序
內核版本：2.4.x、2.6.x、3.x、4.x
Android API :Android 3.1.x 及更高版本
Fixed TTY 驅動程序 :
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

串口界面

接頭 : 8-pin RJ45
端口數量 :
CN2610-8 型號：8
CN2610-16 型號：16
串口標準 :
CN2610 型號：RS-232
CN2650 型號：RS-232、RS-422、RS-485
操作模式 :
Real COM、TCP Server、TCP Client、UDP、RFC2217、終端、反向 Telnet、PPP、DRDAS、Redundant COM（冗余串口），禁用
波特率 :50 bps 至 921.6 kbps
數據位 :5、6、7、8
停止位 :1、1.5、2
校驗位:無、偶、奇、Space、Mark
流量控制 :無、RTS/CTS、DTR/DSR、XON/XOFF
隔離保護 :CN2650I 系列：2 kV
RS-485 數據流向控制 :ADDC®（數據流向自動控制）
RS-485 上拉電阻/下拉電阻 :1 kΩ，150 kΩ
RS-485 終端電阻 :120 Ω
Console 端口 :
RS-232（TxD、RxD、GND），8-pin RJ45（19200、n、8、1）

串口信號

RS-232 :TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422 :Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w :Tx+、Tx-、Rx+、Rx-、GND
Rs-485-2w :Data+、Data-、GND

電源參數

電源輸入數量 :
CN2600 系列：1
CN2600 系列 -2AC 型號：2
輸入電流 :
CN2650I 系列 -HV 型號：200 mA @ 88 VDC
CN2600 系列 -2AC 型號：130 mA @ 110 VAC
輸入電壓 :
交流型號：100 至 240 VAC，47 至 63 Hz
直流型號：110 VDC（88 至 300 VDC）

可靠性

自動重啟觸發器 :內置 WDT（看門狗定時器）
報警工具 :內置蜂鳴器和 RTC（實時時鐘）

機械特性

外殼:金屬
安裝 :19 英寸機架式安裝
尺寸（有掛耳） :
480 x 198 x 45.5 mm（18.9 x 7.80 x 1.77 英寸）
尺寸（無掛耳）:
440 x 198 x 45.5 mm（17.32 x 7.80 x 1.77 英寸）
重量 :
CN2610-8/CN2650-8：2,410 g (5.31 lb)
CN2610-16/CN2650-16：2,460 g (5.42 lb)
CN2610-8-2AC/CN2650-8-2AC/CN2650-8-2AC-T：2,560 g (5.64 lb)
CN2610-16-2AC/CN2650-16-2AC/CN2650-16-2AC-T：2,640 g (5.82 lb)
CN2650I-8：3,666 g (8.08 lb)
CN2650I-16：3,776 g (8.32 lb)
CN2650I-8-2AC：3,932 g (8.67 lb)
CN2650I-16-2AC：4,022 g (8.87 lb)
CN2650I-8-HV-T：3,910 g (8.62 lb)
CN2650I-16-HV-T：3,930 g (8.66 lb)

工作環境

工作溫度:
標準型號：0 至 55°C（32 至 131°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
CN2650-HV-T 型號：-40 至 85°C（-40 至 185°F）
存儲溫度（含包裝）:
標準型號：0 至 55°C（32 至 131°F）
CN2650-8-2AC-T/CN2650-16-2AC-T：-40 至 75°C（40 至 167°F）
CN2650I-8-HV-T/CN2650I-16-HV-T：-40 至 85°C（-40 至 185°F）
相對濕度 :5 至 95%（非冷凝）

安規認證

EMC :EN 55032/24
EMI :CISPR 32, FCC Part 15B Class A
EMS :
交流型號：
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2.5 kV；信號：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8
IEC 61000-4-11 DIP

HVDC 型號：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m
IEC 61000-4-8
safety :UL 60950-1
振動 :IEC 60068-2-6
自由落體:IEC 60068-2-32

聲明

綠色產品 :RoHS、CRoHS、WEEE

MTBF

時間 :
CN2610-8：831,925 小時
CN2610-16：639,332 小時
CN2610-8-2AC/CN2650-8-2AC：773,268 小時
CN2610-16-2AC：604,346 小時
CN2650-8：657,123 小時
CN2650-16：457,175 小時
CN2650-16-2AC：442,699 小時
CN2650I-8/CN2650I-8-2AC/CN2650-8-2AC-T：190,562 小時
CN2650I-16/CN2650I-16-2AC/CN2650-16-2AC-T：115,887 小時
CN2650I-8-HV-T：191,326 小時
CN2650I-16-HV-T：116,924 小時
標準 :Telcordia (Bellcore) 標準 TR/SR

保修

保修期限：5年
