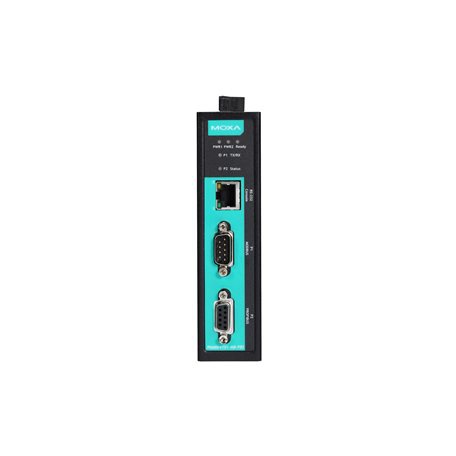

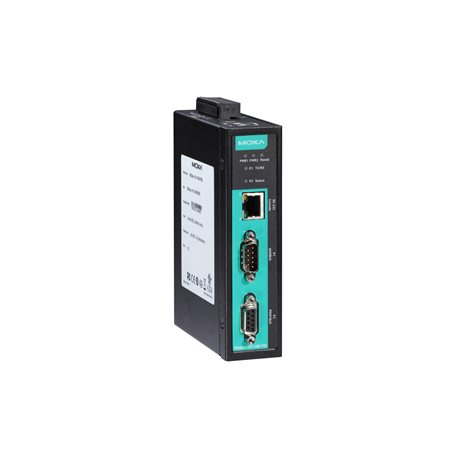

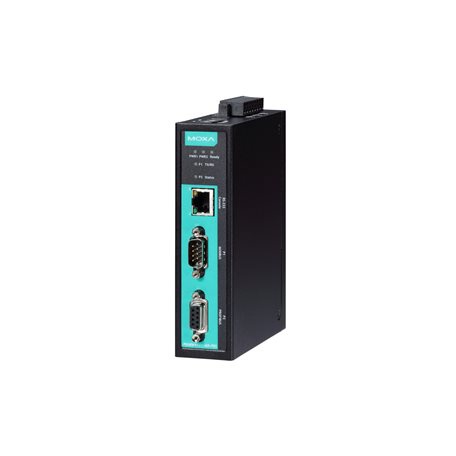

MGate 4101-MB-PBS系列

1口Modbus RTU/ASCII轉PROFIBUS Slave網關

支持 Modbus 和 PROFIBUS 協議轉換
支持 PROFIBUS DP V0 slave
支持 Modbus RTU/ASCII master 和 slave
Windows 管理工具支持創新 QuickLink 功能，可在幾分鐘內完成自動配置
狀態監控和故障保護，易于維護
內置流量監控/診斷信息，方便故障排除
支持冗余雙直流電源輸入和 1 個繼電器輸出
-40 至 75°C 的寬溫型號可供選擇
帶 2 kV 光電隔離保護的串口（適用于“-I”型號）

所獲證書

概述和特點
規格

MGate 4101-MB-PBS 網關為 PROFIBUS PLC（例如：Siemens S7-400 和 S7-300 PLC）和 Modbus 設備之間建立通信連接。通過 QuickLink 功能，可以在幾分鐘內完成 I/O 映射。所有型號均采用堅固的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。

用于輕松設置和流量監控的 QuickLink 和 Windows 管理工具

QuickLink Windows 管理工具采用串口 console 端口連接至 MGate 4101-MB-PBS，簡化配置和操作。QuickLink 的 AutoLearning 功能可被動檢測 Modbus 請求，在幾分鐘內完成配置，并使用 AutoMapping 功能精準執行 I/O 映射。傳統 I/O 映射往往需要數天才能完成 Modbus 轉 PROFIBUS 的集成，而 QuickLink 可大幅縮減時間。此外，內置流量監控工具可以記錄 Modbus 設備通信數據包，并協助故障排除。

冗余雙電源輸入

MGate 4101-MB-PBS 支持雙電源輸入，可靠性更高。它可同時連接 2 個帶電直流電源，即使一個電源發生故障也可確保連續運行。這些出色的可靠性使得這款 Modbus 轉 PROFIBUS 網關成為嚴苛工業應用的理想選擇。

繼電器輸出警告

繼電器輸出提供了電源輸入狀態，為維護工程師提供了額外的故障排除和維護工具。

串口界面

Console 端口： RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
端口數量： 1
接頭： DB9 公頭
串口標準： RS-232/422/485
波特率： 50 bps 至 921.6 kbps
數據位： 7，8
校驗位：無、偶、奇、Space、Mark
停止位： 1，2
流量控制： DTR/DSR，RTS/CTS
RS-485 數據流向控制： ADDC®（數據流向自動控制）
RS-485 上拉電阻/下拉電阻： 1 kΩ，150 kΩ
RS-485 終端電阻： 120 Ω
隔離保護： 2 kV（I 型號）

串口信號

RS-232： TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422： Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w： Data+、Data-、GND
RS-485-4w： Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

配置選項： MGate 管理器
工業協議： Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave

Modbus RTU/ASCII

模式： Master, Slave
支持功能：1、2、3、4、5、6、15、16、23
Max命令數量： 100
輸入數據規模： 7744 bytes
輸出數據規模： 7744 bytes

PROFIBUS 接口

工業協議： PROFIBUS DP
端口數量： 1
接頭： DB9 母頭
波特率： 9600 bps 至 12 Mbps
隔離保護： 2 kV（內置）
信號： PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V

PROFIBUS

旋轉開關： PROFIBUS 地址 0-99（通過軟件配置支持地址 100-125）
模式： DP-V0 Slave
Max Master 連接數量： 1
Max PROFIBUS I/O 模塊數量：每個頁面 24 個
PROFIBUS 支持Max配置頁面數： 32
輸入數據規模： 7744 bytes
輸出數據規模： 7744 bytes

電源參數

輸入電壓： 12 至 48 VDC
輸入電流：
MGate 4101I-MB-PBS：375 mA @ 12 VDC
MGate 4101I-MB-PBS-T：375 mA @ 12 VDC
MGate 4101-MB-PBS：340 mA @ 12 VDC
MGate 4101-MB-PBS-T：340 mA @ 12 VDC
電源接頭：螺絲緊固 Euroblock 端子

繼電器

觸點額定電流：純電阻性負載：1 A @ 24 VDC

機械特性

外殼：金屬
IP 等級： IP30
尺寸： 36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
重量： 500 g (1.10 lb)

工作環境

工作溫度：
MGate 4101I-MB-PBS：0 至 60°C（32 至 140°F）
MGate 4101I-MB-PBS-T：-40 至 75°C（-40 至 167°F）
MGate 4101-MB-PBS：0 至 60°C（32 至 140°F）
MGate 4101-MB-PBS-T：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）： -40 至 85°C（-40 至 185°F）
相對濕度： 5 至 95%（非冷凝）

安規認證

safety： EN 60950-1，UL 60950-1
EMC： EN 55032/24
EMI： CISPR 32，F(xiàn)CC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8 PFMF
危險環境： ATEX，Class I Division 2，IECEx
自由落體： IEC 60068-2-32
沖擊： IEC 60068-2-27
振動： IEC 60068-2-6，IEC 60068-2-64

MTBF

時間： 513,139 小時
標準： Telcordia SR332

保修

保修期限：5年
