DA-720 系列

x86 架構 2U 19 英寸高密度型機架式計算機，配備第六代 Intel? Core? i7 CPU、14 個千兆以太網端口

符合 IEC 61850-3、IEEE 1613 和 IEC 60255 標準，適用于變電站自動化系統
符合 EN 50121-4 標準，適用于軌道交通軌旁應用
第六代 Intel® Core? i7/i5 CPU (Skylake)
2 個內置 DDR4 內存插槽
1 個 mSATA 用于 OS，1 個 SATA III 提供存儲拓展
14 個千兆以太網端口，支持網絡冗余
3 個 PCIe 擴展插槽，用于擴展模塊
4 個 USB 端口，可連高速周邊設備
2 端口 RS-232/422/485 隔離串口
嵌入式 Debian 8 Linux（由 CTOS 提供 W10）
高度可靠的設計，支持雙電源輸入和 PRP/HSR 技術（提供 PRP/HSR 擴展模塊）

所獲證書

概述和特點
規格

DA-720 系列計算機搭載 x86 平臺并配備 14 個千兆以太網端口、2 個 RS-232/422/485 隔離串口、USB、VGA 和 3 個 PCIe 端口，可用于擴展模塊。DA-720 系列采用標準的 19 英寸 2U 機架式機箱，其堅固的設計非常適合變電站、交通、海運和油氣的生產和供應等專業工業自動化應用。
DA-720 符合 IEC-61850-3 和 IEEE 1613 標準，確保為變電站應用提供穩定可靠的系統操作。DA-720 也支持 IEC 60255 標準，提供智能變電站繼電器保護功能。IEC 60255 是測量繼電器和保護設備廣泛使用的標準之一，而符合此標準意味著 DA-720 能夠可靠地與智能電子設備 (IED) 無縫配合，成為穩固型變電站自動化系統的一部分。
DA-720 兼容 EN 50121-4 標準，使其可在軌道交通應用中實現穩定可靠的系統操作，例如：車站 SCADA 系統、軌旁整合防災、牽引動力繼電、信號和safety系統，為智能軌道交通提供了多方位的高度集成視角。
DA-720 有兩種不同 CPU 和基本型號可選，允許系統設計師根據需求安裝 mSATA、RAM 和操作系統。在設計自定義工業解決方案時，特別需要多種操作選擇。
DA-720 配備 3 個 PCIe 端口，可用于擴展模塊，其中包括 1 個 8 端口 RS-232/422/485 模塊、1 個 4 端口和 8 端口 10/100/1000 Mbps 以太網模塊、1 個 2 端口 100/1000 Mbps PCIe PRP/HSR 以太網模塊、1 個 2.5” SATA III SSD/HDD 雙接口模塊、1 個 2 端口 IRIG-B 時間同步模塊和 1 個 4 DI/DO 模塊。DA-720 計算機可支持多達 22 個千兆以太網端口和 16 個串口，或 14 個千兆以太網端口和 24 個串口，因此 DA-720 是適用于各種工業自動化應用的理想解決方案。
PRP-HSR 擴展模塊符合 IEC 62439-3 條款 4 (PRP) 和 IEC 62439-3 條款 5 (HSR) 標準，為需要網絡冗余和恢復零時間的關鍵任務應用提供較高的系統可用性和數據完整性。DE-PRP-HSR-EF 采用雙端口千兆以太網設計，可用于建構有效的冗余網絡系統。Moxa DA-720 系列工業計算機搭載 DE-PRP-HSR-EF，是變電站自動化和過程自動化系統的理想解決方案。

Smart Recovery（智能恢復）功能
DA-720 的 Smart Recovery 功能協助計算機從嚴重系統錯誤中快速恢復，大幅度縮短宕機時間。特定垂直市場的工程師可能不具備足夠的計算機知識，無法了解如何解決操作系統的問題。Moxa Smart Recovery? 是一種自動化 BIOS 級軟件恢復系統，允許工程師對操作系統進行自動恢復，盡量縮短宕機時間。

主動監測功能
Moxa Proactive Monitoring 是一個小封裝、不占資源空間和簡單操作的實用工具，幫助用戶檢測不同的系統參數。用戶只需單擊用戶界面中的參數對應圖標，即可查看當下的關鍵參數值。用戶定義的關鍵指標 (KPI) 用于監控計算機的關鍵部件。當這些關鍵指標超過預設值時，會觸發繼電器和 SNMP trap 自動發出可視和/或音頻警報，操作員通過提前設置的預測性維護任務即可輕松避免宕機。

外觀
前視圖

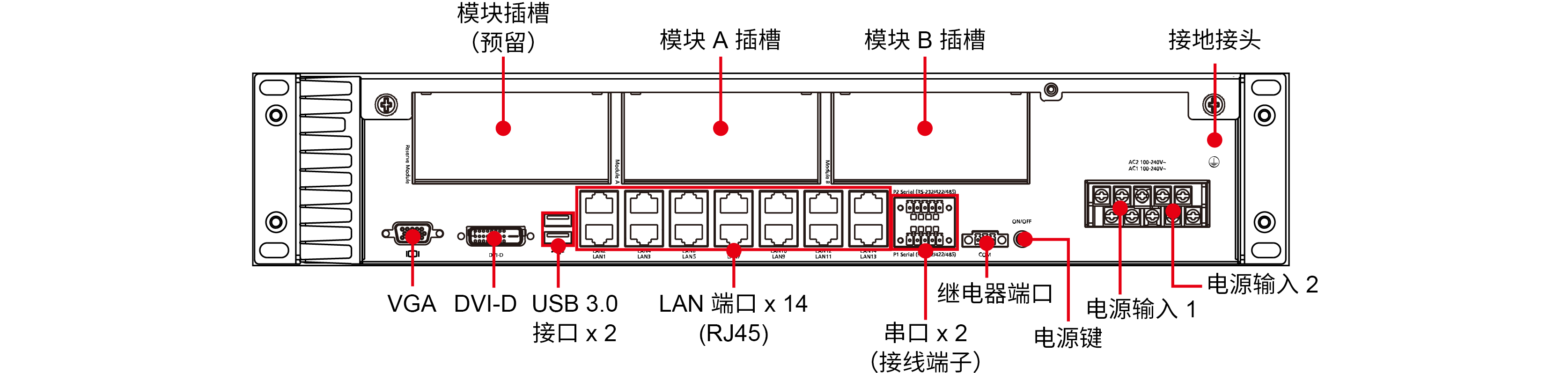

后視圖

計算機

CPU :
DA-720-C5-DPP 系列：Intel® Core? i5-6300U 處理器（3M 緩存，高達 3.00 GHz）
DA-720-C7-DPP 系列：Intel® Core? i7-6600U 處理器（4M 緩存，高達 3.40 GHz）
圖形控制器 :Intel© HD Graphics 520（集成顯卡）
系統內存預裝 :DA-720 LX 系列：4 GB DDR4
系統內存插槽 :SODIMM DDR4 插槽 x 2
預裝 OS :DA-720 LX 系列：Linux Debian 8 64 位
支持的 OS :
Linux Debian 8（Linux 內核 v4.1）
Windows 10 Embedded IOT Ent 2016 LTSB High End EPKEA
Windows 10 Embedded IOT Ent 2016 LTSB Value EPKEA
注意：由 CTOS 提供的 W10
存儲卡槽 :
2.5 英寸 HDD/SSD 插槽 x 1
mSATA 插槽 x 1，內部 mini-PCIe 插槽
預裝存儲 :DA-720 LX 系列：8 GB mSATA

計算機接口

以太網端口 :自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 14
串口 :RS-232/422/485 端口 x 2，軟件可選（接線端子）
USB 2.0 :USB 2.0 接口 x 2，type A 接頭（前端）
USB 3.0 :USB 3.0 接口 x 2，type A 接頭（后端）
擴展插槽 :專用 PCIe 插槽 x 3
視頻輸入 :
DVI-D x 1，29-pin DVI-D 接頭（母頭）
VGA x 1，15-pin D-sub 接頭（母頭）

LED 指示燈

系統 :
電源 x 1
存儲 x 1
可編程 x 4
LAN :每個端口 1 個 (10/100/1000 Mbps)
串口 :每個端口 2 個（Tx，Rx）

串口界面

波特率 :50 bps 至 115.2 kbps
接頭 :接線端子
ESD :8 kV（4 級）
隔離保護 :2 kV
串口標準 :RS-232/422/485
浪涌保護 :
2 kV：線對線
4 kV：線對地

串口信號

RS-422 :Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w :Data+、Data-、GND
RS-485-4w :Tx+、Tx-、Rx+、Rx-、GND
RS-232 :TxD、RxD、RTS、CTS、GND

電源參數

輸入電流 :
0.82 A @ 100 VAC
0.77 A @ 110 VDC
輸入電壓 :100 至 240 VAC，110 至 240 VDC
電源鍵 :
復位按鈕（前面板）
開/關（后面板）

機械特性

外殼 :金屬
尺寸（無掛耳） :440 x 301 x 90 mm（17.32 x 12.20 x 3.54 英寸）
重量 :6,500 g (14.33 lb)
安裝 :19 英寸機架式安裝

工作環境

工作溫度 :-25 至 55°C（-13 至 131°F）
存儲溫度（含包裝） :-40 至 85°C（-40 至 185°F）
相對濕度 :5 至 95%（非冷凝）

安規認證

EMC :EN 55032/24
EMI :CISPR 32，F(xiàn)CC Part 15B Class A
EMS :
IEC 61000-4-11 DIP
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8：20 A/m
變電站 :IEC 61850-3，IEEE 1613
保護繼電器 :IEC 60255
軌道交通 :EN 50121-4
safety :EN 60950-1，IEC 60950-1，UL 60950-1
沖擊 :IEC 60870-2-2，IEC 61850-3 版本 1.0
振動 :IEC 61850-3，IEC 60870-2-2

聲明

綠色產品 :RoHS、CRoHS、WEEE

MTBF

時間 :138,319 小時

保修

保修期限：3年
