項目背景
城市快速路作為城市路網體系建設的關鍵環節，將在緩解交通擁堵、提升城市承載力方面發揮巨大作用；而遠程視頻監控網絡則占據著重要位置。
某城市快速路改造項目規劃要求所有的網絡都要冗余，每段監控網絡需與中心匯聚核心交換機組建環網，中心匯聚核心交換機要和思科業務核心交換機通過萬兆光口做路由備份。
項目需求說明
1、道路前端接入交換機連接監控?cái)z像機，然后通過千兆光口上傳，要求交換機具有多電口連接現場設備，具備至少2千光口用于組建環網；
2、前端交換機要求寬溫，支持遠程管理；
3、中心匯聚核心交換機需和現場接入交換機組建多個環網。
4、中心匯聚核心交換機要求支持三層路由功能，要具有萬兆光口。
5、中心匯聚核心交換機通過萬兆光口與思科業務核心交換機連接，要求路由冗余，保證網絡安全。

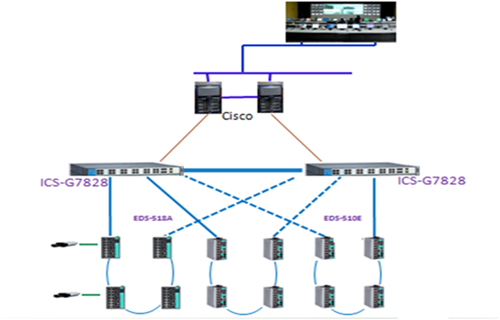

網絡拓?fù)?br />
產品方案說明
ICS-G7828
萬兆三層核心交換機，24個千兆口+4個萬兆口。主要用作和思科核心交換機組建路由備份以及和下面各個子網絡組建環網。
EDS-518A
二層接入交換機，2千兆口+16百兆口。用作接入視頻攝像機等現場設備，把數據通過千兆口匯聚給中心核心交換機。
EDS-510E
二層接入交換機，3個千兆Combo口+7個百兆口。用作接入視頻攝像機等現場設備，把數據通過千兆口匯聚給中心核心交換機。
Moxa 突破性靈活的Turbo Chain? 冗余技術，將系統建造者從傳統環形架構的成本限制中徹底解放出來。有了Turbo Chain,以太網交換機可以把現場交換機以菊花鏈的方式連接到一起，每條“鏈“ 連接到控制中心并通過一個鏈?zhǔn)捉粨Q機和一個鏈尾交換機將網絡拓寬。我們不再需要環間耦合交換機，便于節省整體預算。
MOXA優勢
1.堅固設置。EDS-510E和EDS-518A均支持-40~70的寬溫范圍。
2.千兆萬兆通信能力，支持大容量數據傳輸。
3.毫秒級環網收斂時間，實測小于20ms。
4.多種組建環網方式，Turbo Chain靈活應用。
