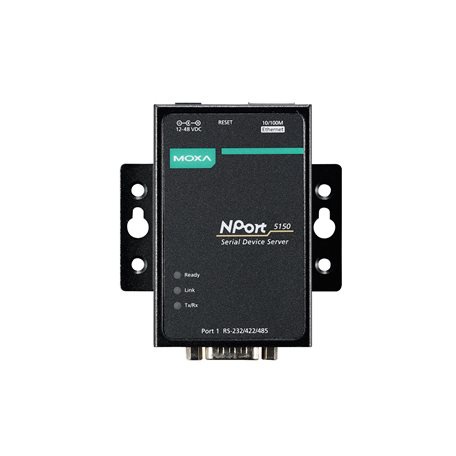

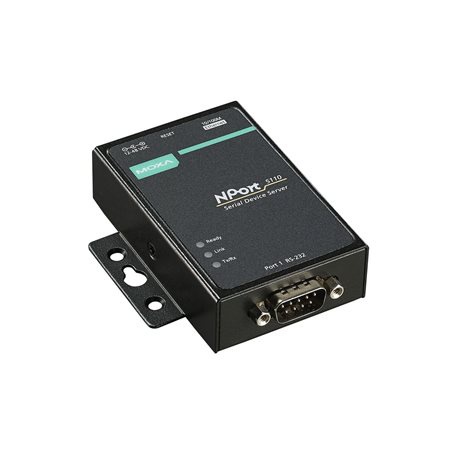

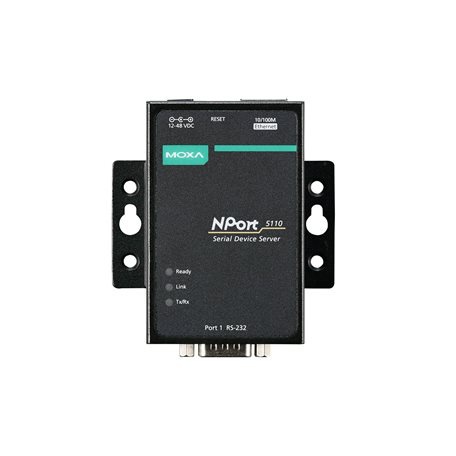

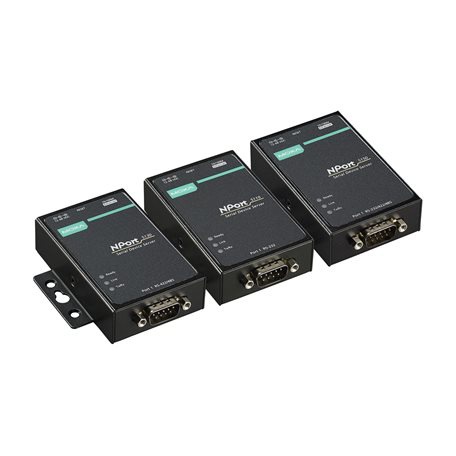

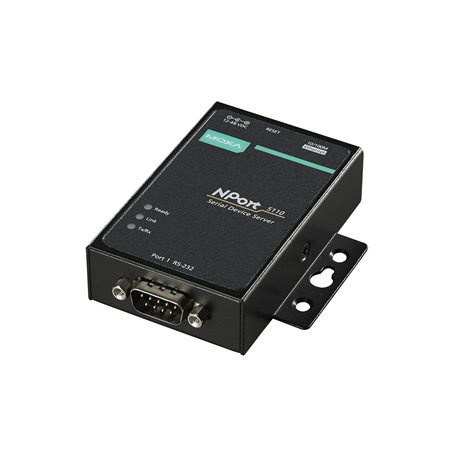

NPort 5100系列

1口RS-232/422/485串口設備聯網服務器

體積小巧，易于安裝
Real COM/TTY驅動程序，適用于 Windows和Linux
標準TCP/IP接口，支持多種操作模式
易于使用的Windows工具，用于配置多個設備服務器
SNMP MIB-II用于網絡管理
通過Telnet，Web瀏覽器或Windows工具進行配置
RS-485口的上拉/下拉電阻可調節

所獲證書

概述和特點
規格

NPort? 5100 串口設備聯網服務器助力串口設備輕松接入網絡。這款設備聯網服務器設計小巧，使其成為將讀卡器和支付終端設備連接至基于 IP 的以太網局域網的理想選擇。NPort 5100 設備聯網服務器讓您的 PC 軟件可從任何地點通過網絡直接訪問串口設備。

經濟的串口聯網解決方案
使用串口設備聯網服務器將傳統串口設備連接至網絡已經相當普及，用戶期待設備聯網服務器兼具成本效益和廣泛的實用功能。NPort? 5100 系列支持 Microsoft 和 Linux 操作系統，并提供 5 年保修，是串口聯網解決方案的優質選擇。

可調節終端電阻和上拉/下拉電阻
在某些嚴苛環境中，可能需要采用終端電阻去串口信號的反射。使用終端電阻時，必須正確設置上拉/下拉電阻，以避免電子信號受損。由于任何電阻值都無法兼容所有環境，NPort? 5100 設備聯網服務器配有跳線，方便用戶調節串口的終端電阻和上拉/下拉電阻的電阻值。

標準 TCP/IP 接口和多種操作模式
NPort?5100 設備聯網服務器支持 TCP Server、TCP Client、UDP Server/Client、配對連接或以太網調制解調器模式，以確保與標準網絡（例如：Winsock 或 BSD 套接字）的 API 軟件兼容。

Real COM/TTY 驅動程序支持現有軟件
NPort?5100 設備聯網服務器提供 Real COM/TTY 驅動程序，可支持現有軟件通過 COM/TTY 端口進行通信。安裝和配置簡單，使您的串口設備和 PC 可通過 TCP/IP 網絡進行無縫通信。Moxa 的 Real COM/TTY 驅動程序讓您保留原有軟件，并充分享受聯網串口設備帶來的優勢。

輕松排除故障
NPort? 5100 設備聯網服務器支持 SNMP 協議，可通過網絡監控各個設備的狀態。每臺設備可配置為在發生用戶定義的錯誤時，可自動向 SNMP 管理器發送 trap 信息。如果用戶沒有采用 SNMP 管理器，還可選擇發送 email 進行報警。用戶可以使用 Moxa 的 Windows 管理工具或 web console 來設定觸發條件。例如：熱啟動、冷啟動或密碼變更會觸發警報。

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：1
電磁隔離保護 ：1.5 kV（內置）

以太網軟件特性

配置選項 ：Web Console (HTTP)、串口 Console（僅 NPort 5110/5110-T/5150）、Telnet Console、Windows 管理工具
管理：DHCP Client、IPv4、SNTP、SMTP、SNMPv1、Telnet、DNS、HTTP、ARP、BOOTP、UDP、TCP/IP、ICMP
Windows Real COM 驅動程序：Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驅動程序：內核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驅動程序：SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API ：Android 3.1.x 及更高版本
MIB ：RFC1213、RFC1317

串口界面

接頭：DB9 公頭
端口數量 :1
串口標準 :
NPort 5110/5110-T：RS-232
NPort 5130：RS-422、RS-485
NPort 5150：RS-232、RS-422、RS-485
操作模式 :禁用、以太網調制解調器、配對連接、Real COM、反向 Telnet、TCP Client、TCP server、UDP
波特率 :
NPort 5110/5110-T：110 bps 至 230.4 kbps
NPort 5130/5150：50 bps 至 921.6 kbps
數據位 :5、6、7、8
停止位 :1、1.5、2
校驗位 :無、偶、奇、Space、Mark
流量控制：RTS/CTS（僅 RS-232）、DTR/DSR（僅 RS-232）、XON/XOFF
RS-485 上拉電阻/下拉電阻：NPort 5130/5150：1 kΩ，150 kΩ
RS-485 數據流向控制：NPort 5130/5150：ADDC®（數據流向自動控制）

串口信號

RS-232 ：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422 ：Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w ：Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w ：Data+、Data-、GND

電源參數

輸入電流：
NPort 5110/5110-T：128 mA @ 12 VDC
NPort 5130/5150：200 mA @ 12 VDC
輸入電壓：12 至 48 VDC
電源輸入數量：1
輸入電源：電源輸入插口

機械特性

外殼：金屬
尺寸（有掛耳）：75.2 x 80 x 22 mm（2.96 x 3.15 x 0.87 英寸）
尺寸（無掛耳）：52 x 80 x 22 mm（2.05 x 3.15 x 0.87 英寸）
重量：340 g (0.75 lb)
安裝：臺式、導軌式安裝（帶可選套件）、壁掛式安裝

工作環境

工作溫度：
標準型號：0 至 55°C（32 至 131°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）：-40 至 75°C（-40 至 167°F）
相對濕度：5 至 95%（非冷凝）

安規認證

EMC ：EN 55032/24
EMI ：CISPR 32, FCC Part 15B Class A
EMS ：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
SAFETY ：UL 60950-1

MTBF

時間：
NPort 5110/5110-T：3,126,448 小時
NPort 5130：2,836,863 小時
NPort 5150：2,736,202 小時
標準 ：Telcordia (Bellcore) 標準 TR/SR

保修

保修期限：5 年
