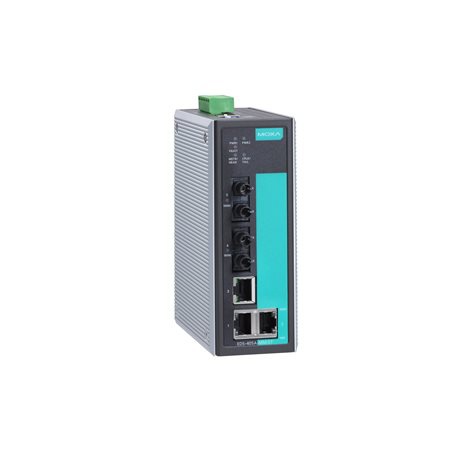

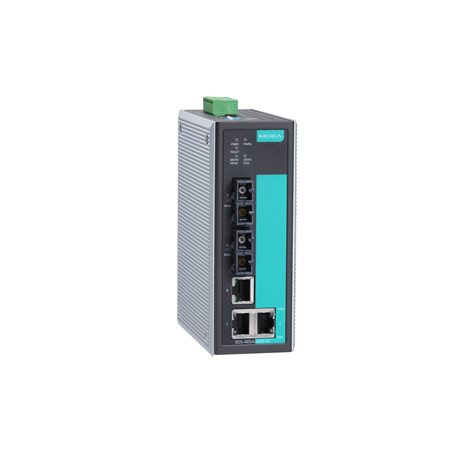

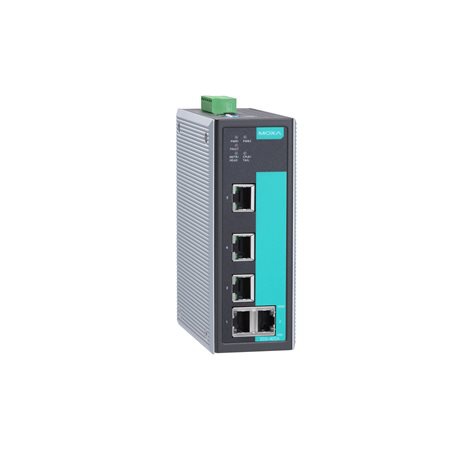

EDS-405A系列

5口入門級網管型以太網交換機

支持Turbo Ring， Turbo Chain(自愈時間< 20毫秒 @ 250交換機)， RSTP/STP和MSTP用于以太網冗余
支持IGMP Snooping， QoS， IEEE 802.1Q VLAN和Portbased VLAN
通過網頁瀏覽器， CLI， Telnet/Serial console， Windows utility和ABC-01輕松管理網絡
PROFINET或EtherNet/IP默認啟用（PN或EIP型號）

所獲證書

概述和特點
規格

EDS-405 A 系列專為工業應用而設計。這款交換機配備各種實用的管理功能，例如：Turbo Ring、Turbo Chain、環網耦合、IGMP Snooping、IEEE 802.1Q VLAN、基于端口的 VLAN、QoS、RMON、帶寬管理、端口鏡像，以及通過電子郵件或繼電器發出警告。使用 Web 管理界面或 EDS-405 A 交換機頂部面板上的 DIP 開關，即可輕松設置 Turbo Ring。

其他特點和優勢
?DHCP Option 82，用于不同策略分配 IP 地址
?支持 EtherNet/IP、Modbus TCP 和 PROFINET （僅 EDS-405 A-PN 系列）協議的設備管理和監控
?支持 EtherNet/IP EDS（電子數據表）文件、自定義 AOI（附加指令）和 FactoryTalk? View 可視化面板
?提供 PROFINET GSDML 文件和 SIMATIC STEP 7 設備圖標 （僅 EDS-405 A-PN 系列）
?支持端口鏡像功能，便于在線調試
?基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
?QoS（IEEE 802.1p 和 TOS/DiffServ）提高了網絡穩定性
?RMON 支持主動網絡監控
?SNMPv1/v2c/v3 支持用于不同級別的網絡管理
?帶寬管理，可預防出現不穩定的網絡狀態

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：
EDS-405 A，405 A-EIP/PN/PTP 系列：5
EDS-405 A-MM-SC/MM-ST/SS-SC 系列：3

所有型號均支持：
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
100BaseFX 端口（多模 SC 接頭）：EDS-405 A-MM-SC 系列：2
100BaseFX 端口（多模 ST 接頭）：EDS-405 A-MM-ST 系列：2
100BaseFX 端口（單模 SC 接頭）：EDS-405 A-SS-SC 系列：2

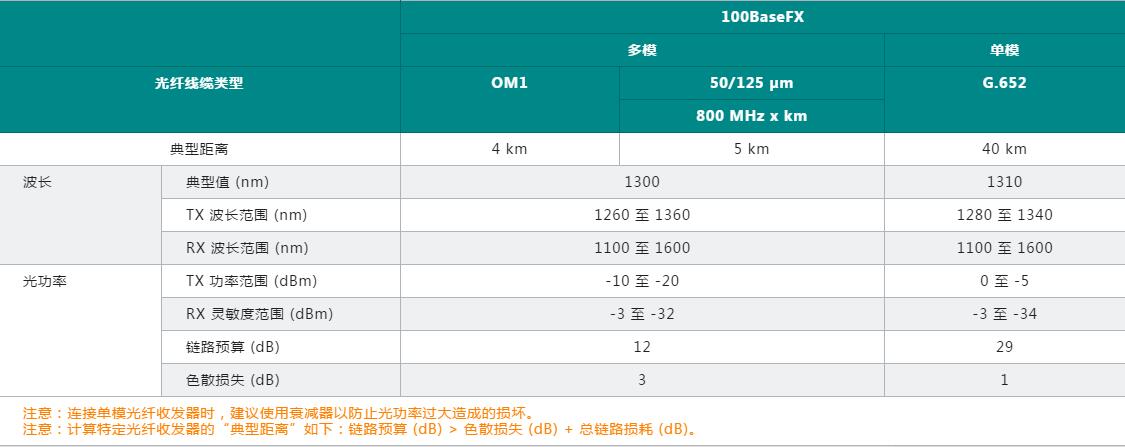

光纖：

標準 ：
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1w，用于快速生成樹協議 (RSTP)

以太網軟件特性

過濾：802.1Q VLAN、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN
工業協議：
EtherNet/IP EDS-405 A-EIP 系列：默認情況下啟用 EtherNet/IP 協議。 Modbus TCP
EDS-405 A-PN 系列：PROFINET IO Device (Slave)
管理：
Back Pressure Flow Control（背壓流量控制）、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口鏡像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

MIB ： Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余協議：RSTP、STP、Turbo Chain、Turbo Ring v1/v2
對時服務 ：
所有型號：NTP Server/Client, SNTP
EDS-405 A-PTP 系列：基于硬件的 IEEE 1588v2 PTP

交換特性

IGMP 分組：256
MAC 地址表大小：
EDS-405 A 系列、EDS-405 A-EIP/MM-SC/MM-ST/PN/SS-SC 系列：2 K
EDS-405 A-PTP 系列：8 K
VLAN 數量：64
數據包緩沖區大小：1 Mb
優先級隊列：4
VLAN ID 范圍：VID 1 至 4094

串口界面

Console 端口：RS-232（TxD、RxD、GND），10-pin RJ45（19200、n、8、1）

DIP 開關配置

以太網接口：Turbo Ring、Master、耦合器、預留

輸入/輸出接口

報警功能通道：純電阻性負載：1 A @ 24 VDC

電源參數

輸入電壓：12/24/48 VDC，冗余雙電源輸入
工作電壓：9.6 至 60 VDC
輸入電流：
EDS-405 A/405 A-T，EDS-405 A-EIP/PN 系列：0.21 A @ 24 VDC
光纖型號：0.26 A @ 24 VDC
PTP 型號：0.23 A @ 24 VDC
過載電流保護 ：支持
反接保護 ：支持
連接：1 個可拆卸 6 觸點接線端子

機械特性

外殼：金屬
IP 等級 ：IP30
尺寸：53.6 x 135 x 105 mm（2.11 x 5.31 x 4.13 英寸）
重量：
EDS-405 A-EIP/MM-SC/MM-ST/PN/SS-SC 系列：650 g (1.44 lb)
EDS-405 A-PTP 系列：820 g (1.81 lb)
安裝：導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

工作溫度：
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）：-40 至 85°C（-40 至 185°F）
相對濕度：5 至 95%（非冷凝）

安規認證

SAFETY：
所有型號：UL 508
非 PTP 型號：UL 60950-1
EMC ：EN 55032/24
EMI ：CISPR 32，F(xiàn)CC Part 15B Class A
EMS ：
非 PTP 型號：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8

PTP 型號：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：0.5 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：0.5 kV；信號：1 kV
IEC 61000-4-6 CS：3 V
IEC 61000-4-8
危險環境：非 PTP 型號：ATEX，Class I Division 2
海事：非 PTP 型號：DNV-GL
交通控制：非 PTP 型號：NEMA TS2
自由落體：IEC 60068-2-31
沖擊：IEC 60068-2-27
振動 ：IEC 60068-2-6

MTBF

時間：
EDS-405 A/405 A-T，EDS-405 A-EIP/PN 系列：1,547,941 小時
EDS-405 A-MM-SC/MM-ST/SS-SC 系列：1,429,327 小時
EDS-405 A-PTP 系列：1,316,464 小時
標準 ：Telcordia (Bellcore)，GB

保修

保修期限：5 年
