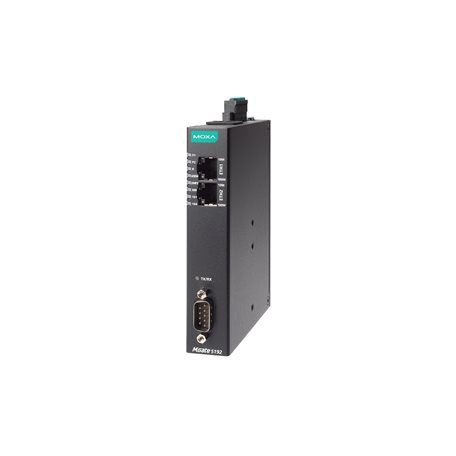

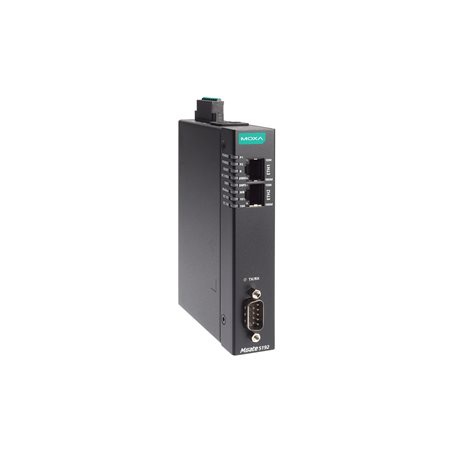

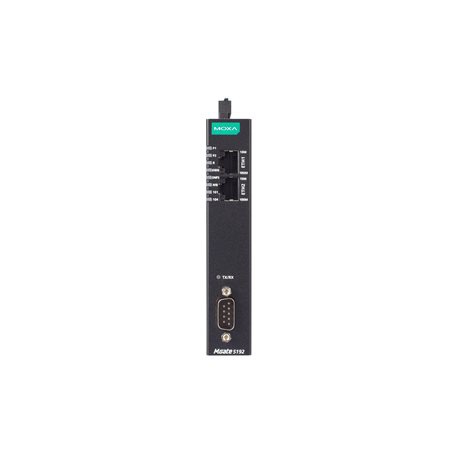

Mgate 5192系列

1 端口 IEC 61850 至 DNP3/IEC 101/IEC 104/Modbus 網關

支持 IEC 61850 MMS Client
支持 DNP3 串口/TCP/UDP Outstation
支持 IEC 60870-5-101 Server
支持 IEC 60870-5-104 Client
支持 Modbus RTU/ASCII/TCP Server
支持以太網級聯和雙子網，可靈活部署
內置流量監控/診斷信息，方便故障排除
通過基于 web 的控制臺輕松配置設備
microSD 卡，用于配置備份/復制
支持冗余雙直流電源輸入和 1 個繼電器輸出
帶 2 kV 光電隔離保護的串口
-40 至 75°C 的寬溫型號可供選擇
根據 IEC 62443-4-2 safety啟動要求開發

所獲證書

概述和特點
規格

MGate 5192 是一款工業協議網關，用于將 IEC 61850 MMS 轉換為 Modbus RTU/ASCII/TCP、DNP3 串口/TCP/UDP、IEC 60870-5-101 或 IEC 60870-5-104 通信。要將現有的 IEC 61850 設備（例如 IED 或繼電器）集成到 Modbus、DNP3、IEC 101 或 IEC 104 網絡中，請使用 MGate 5192 作為 IEC 61850 MMS Client 來收集數據并與 Modbus RTU/ASCII/TCP、DNP3 串口/TCP/UDP、IEC 60870-5-101 或 IEC 60870-5-104 SCADA/設備交換數據。所有型號均采用堅固且緊湊的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。堅固的設計適用于變電站和可再生能源相關應用等工業應用。

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接

電磁隔離保護
1.5 kV（內置）

以太網軟件特性

工業協議
IEC 61850 MMS Client
Modbus TCP Server
IEC 60870-5-104 Server
DNP3 TCP/UDP Outstation

配置選項
Web Console (HTTPS)
設備搜尋工具 (DSU)

管理
ARP
DHCP Client
DNS
HTTP
HTTPS
SMTP
SNMP Trap
SNMPv1/v2c/v3
TCP/IP
UDP

MIB
RFC1213, RFC1317

對時服務
NTP Client

Security功能

認證
本地數據庫

加密
HTTPS
AES-128
AES-256
SHA-256

security協議
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)

串口界面

端口數量
1

接頭
DB9 公頭

串口標準
RS-232/422/485

波特率
300 bps 至 921.6 kbps

數據位
7，8

校驗位
無
偶
奇
空間
標志

停止位
1，2

流量控制
RTS 切換（only RS-232）
RTS/CTS、XON/XOFF

RS-485 數據流向控制
自動數據方向控制 (ADDC)

RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
軟件可配置

RS-485 終端電阻
120 Ω
軟件可配置

隔離保護
2 kV（內置）

串口信號

RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

RS-422
Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w
Data+、Data-、GND

RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

工業協議
Modbus RTU/ASCII 服務器
IEC 60870-5-101 服務器
DNP3 串口分站

Modbus TCP

模式
Server

支持功能
1、2、3、4、5、6、15、16、23

maximum Client 連接數量
16

maximum數據標簽數
5000 個標簽

Modbus RTU/ASCII

模式
Server

支持功能
1、2、3、4、5、6、15、16、23

maximum Client 連接數量
1

maximum數據標簽數

5000 個標簽

內存

microSD 插槽
最高 32 GB（兼容 SD 2.0）

電源參數

輸入電壓
12 至 48 VDC

輸入電流
455 mA（maximum值）

電源接頭
彈簧式 Euroblock 端子

繼電器

觸點額定電流
純電阻性負載：2 A @ 30 VDC

機械特性

外殼
金屬

IP 等級
IP30

尺寸
25 x 90 x 129.6 mm（0.98 x 3.54 x 5.1 英寸）

重量
294 g (0.65 lb)

工作環境

工作溫度
-40 至 75°C（-40 至 167°F）

存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

相對濕度
5 至 95%（非冷凝）

安規認證

security
EN 61010-2-201
UL 61010-2-201

EMC
EN 61000-6-2/-6-4

EMI
FCC Part 15B Class A

EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：4 kV
IEC 61000-4-6 CS：10 V/m
IEC 61000-4-8 PFMF：100 A/m

自由落體
IEC 60068-2-31

沖擊
IEC 60068-2-27

振動
IEC 60068-2-6
IEC 60068-2-64

變電站
IEEE 1613
IEC 61850-3

國際認證
UKCA
KC

MTBF

時間
1,240,821 小時

標準
Telcordia SR332

保修

保修期限
5 年
