DA-820E

IEC 61850-3 3U 機架式安裝計算機，支持第 13 代 Intel? Core? 處理器、可熱插拔電源模塊，工作溫度為 -40 至 70°C

符合 IEC 61850-3、IEEE 1613 和 IEC 60255 標準的電力自動化計算機
符合 EN 50121-4 標準，適用于軌道交通軌旁應用
第 13 代 Intel® Core? 處理器
支持最高 64 GB RAM（兩個內置 SODIMM ECC DDR4 內存插槽）
4 個 SSD 插槽，支持 Intel® RST RAID 0/1，適用于 SSD 插槽 1 和 2
支持 PRP/HSR 網絡冗余技術（帶 PRP/HSR 擴展模塊）
安全選項，例如 TPM 2.0、UEFI 安全啟動和物理安全
1 個 PCIe x8（4 通道）和 3 個 PCIe x1，用于擴展模塊
冗余電源（100 至 240 VAC/VDC 和 48 VDC），采用可熱插拔電源模塊設計

所獲證書

概述和特點
規格

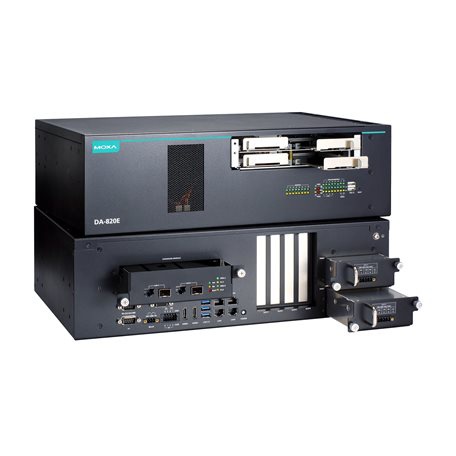

DA-820E 系列是一款搭載第 13 代 Intel? Core? i3/i5/i7 處理器的高性能 3U 機架式工業計算機，具有好的計算性能。它具有多功能 I/O 設計，其中包括 3 個顯示端口（2 個 HDMI 和 1 個 VGA）、6 個 USB 端口、4 個千兆 LAN 端口、2 個三合一 RS-232/422/485 串行端口、6 個 DI 端口、2 個 DO 端口、4 個標準 PCIe 擴展插槽和 1 個專有擴展插槽。此外，其還配備了 4 個可熱插拔的 2.5” SSD 插槽，支持 SSD 插槽 1 和 2 上的 Intel? RST RAID 0/1 功能，以增強存儲性能和可靠性。

DA-820E 專為變電站應用而設計，符合 IEC 61850-3、IEEE 1613 和 IEC 60255 標準，可保證耐用性、可靠性，并與要求苛刻的變電站自動化系統中的智能電子設備 (IED) 無縫集成。DA-820E 利用其第 13 代 Intel? 處理器，除了傳統的 OT SCADA 功能外，還具備現代復雜軟件應用（如虛擬化）所需的高計算能力。

計算機

CPU
Intel® Core? i3-1320PE
Intel® Core? i5-1340PE
Intel® Core? i7-1370PE

系統內存插槽
SODIMM DDR4 插槽 x 2

DRAM
maximum容量 64 GB
（SODIMM x 2，每個支持 3200 MHz，每個模塊maximum容量 32 Gb，非 ECC 型）

圖形控制器
Intel® Core? i3-1320PE: Intel® UHD Graphics
Intel® Core? i5-1340PE: Intel® Iris® Xe Graphics eligible
Intel® Core? i7-1370PE: Intel® Iris® Xe Graphics eligible

存儲卡槽
2.5 英寸 HDD/SSD 插槽 x 4
M.2 M-key 2280 插槽 x 1

支持的 OS
Windows 10 IoT Enterprise LTSC 2021
Windows 11 IoT Enterprise LTSC 2024
Windows Server 2022
Ubuntu 22.04.3 LTS
Debian 12
RHEL 9.4

計算機接口

以太網端口
自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 4

串口
RS-232/422/485 端口 x 2（軟件可選，DB9 公頭接頭）

數字輸入
DI x 6

數字輸出
DO x 2

USB 2.0
USB 2.0 接口 x 3，type-A 接頭
前面板 2 個端口，計算機內部 1 個端口，用于基于 USB 加密狗的security保護

USB 3.0
USB 3.0 接口 x 3，type-A 接頭
后面板 3 個端口

擴展插槽
PCIe x8（4 通道）插槽 x 1
PCIe x1 插槽 x 3
專用插槽 x 1

視頻輸出
HDMI x 2，HDMI 接頭 (type A)
（60Hz 時高達 3840 x 2160 分辨率）

VGA x 1，15-pin D-sub 接頭（母頭）
（60 Hz 時高達 1920 x 1200 分辨率）

TPM
TPM v2.0

security啟動
UEFI

LED 指示燈

系統
電源 x 1
存儲 x 1
電源故障檢測 x 2
可編程 x 8

串口
每個端口 2 個（Tx，Rx）

LAN
每個端口 8 個(10/100/1000 Mbps)

串口界面

波特率
300 bps 至 115.2 kbps

接頭
DB9 公頭

隔離保護
2 kV

串口標準
RS-232/422/485

串口信號

RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

RS-422
Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w
Data+、Data-、GND

RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND

數字輸入

數字輸入通道
DI x 6

接頭
螺絲緊固歐式接線端子

I/O 模式
DI

隔離保護
3k VDC

傳感器類型
干接點
濕接點 (NPN)

干接點
Logic 0: Close to GND
Logic 1: Open

濕接點（COM 至 DI）
Logic 0: 10 至 30 VDC
Logic 1: 0 至 3 VDC

數字輸出

數字輸出通道
DO x 2

接頭
螺絲緊固歐式接線端子

額定電流
200 mA/通道

I/O 類型
Sink（漏型）

電壓
0 至 30 VDC

隔離保護
3k VDC

電源參數

輸入電流
100 至 240 VAC，50/60 Hz，1.75 至 0.66 A（maximum值）
100 至 240 VDC，1.65 至 0.66 A（maximum值）
48 VDC，312 A

輸入電壓
100 至 240 VAC
100 至 240 VDC
48 VDC

電源功耗
DA-PWR-150-HV：140 W（maximum值）
DA-PWR-120-LV：130 W（maximum值）

電源鍵
復位按鈕（前面板）
開/關（后面板）

機械特性

外殼
金屬

尺寸（無掛耳）
440 x 301 x 132.55 mm（17.32 x 11.85 x 5.22 英寸）

重量
11,860 g (26.15 lb)

安裝
19 英寸機架式安裝

工作環境

工作溫度
-40 至 70°C（-40 至 158°F）

存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

相對濕度
5 至 95%（非冷凝）

安規認證

EMC
EN 61000-6-2/-6-4
EN 55032/35

EMI
CISPR 32，F(xiàn)CC Part 15B Class A

EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8：20 A/m
IEC 61000-4-11

變電站
IEC 61850-3
IEEE 1613

保護繼電器
IEC 60255

security
IEC 62368-1
UL 62368-1

沖擊
IEC 61850-3 Edition 2.0，IEC 60068-2-27，IEC 60255-21-2v

聲明

綠色產品
RoHS、CRoHS、WEEE

MTBF

時間
293,786 小時

標準
Telcordia 標準 SR-332

保修

保修期限
3 年
