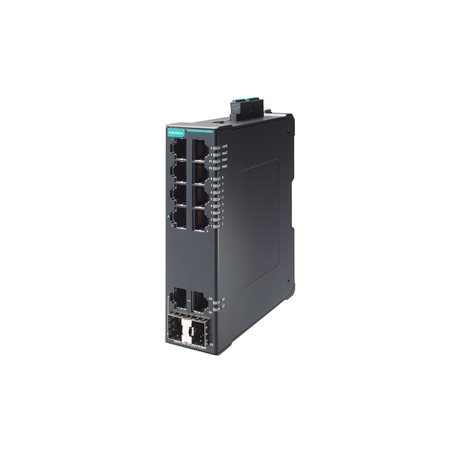

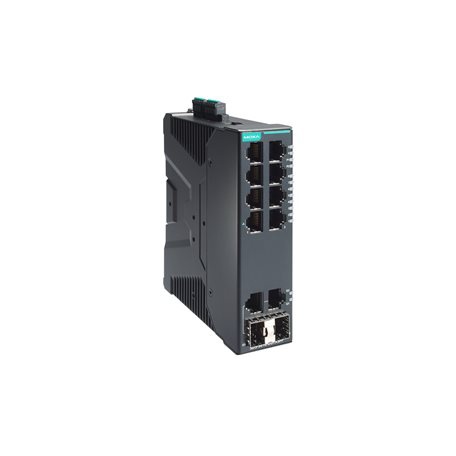

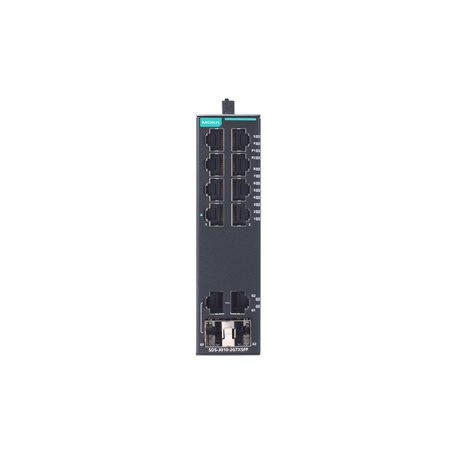

SDS-3010系列

10 端口（可選 8 個 PoE+ 端口或 2 個千兆上行鏈路端口）智能以太網交換機

8 個 IEEE 802.3af/at PoE+ 標準端口
高功率模式下，每個 PoE+ 端口供電可達 36 W
緊湊而靈活的外殼設計，適合狹窄空間
基于 Web 的 GUI，可輕松進行設備配置和管理
多語言 Web GUI：英文、繁體中文、簡體中文、日文、德文和法文
支持 RSTP/STP、MRP，可實現網絡冗余，保證網絡高可用性
支持 EtherNet/IP、PROFINET 和 Modbus TCP 工業協議，可在自動化 HMI/SCADA 系統中輕松集成和監控
基于 IEC 62443 的安全功能
旋轉式 DIP 開關無需使用 Web 瀏覽器即可執行基于配置文件的設置
MXstudio 輕松實現可視化的工業網絡管理

所獲證書

概述和特點
規格

SDS-3010 智能工業以太網交換機是工業自動化工程師和自動化機器制造商的理想選擇，可確保其網絡符合工業 4.0 的應用需求。智能交換機易于配置與安裝的特性顯著簡化日常任務，從而為機器與控制機柜注入新的生機。此外，該款交換機支持網管軟件監控，便于在整個產品生命周期中輕松維護。

SDS-3010 交換機支持最常用的自動化協議，包括 EtherNet/IP、PROFINET 和 Modbus TCP，通過使自動化 HMI 實現可控性及可視性，進而提升操作性能和靈活性。這款交換機配備各種實用的管理功能，包括 IEEE 802.1Q VLAN、端口鏡像、SNMP、繼電器告警和多語言 Web GUI。

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）
SDS-3010-2GTXSFP(-T)：8
SDS-3010-8PoE-2GTXSFP(-T)：8
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接

Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP）
SDS-3010-2GTXSFP(-T)：2
SDS-3010-8PoE-2GTXSFP(-T)：2

PoE 端口（10/100BaseT(X)，RJ45 接頭）
SDS-3010-8PoE-2GTXSFP(-T)：8

標準
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1p，用于服務等級

以太網軟件特性

工業協議
EtherNet/IP
Modbus TCP
PROFINET IO Device

管理
背壓流量控制
DHCP Client
光纖監測
流量控制
IPv4/IPv6
LLDP
端口鏡像
RMON
SNMP Inform
SNMPv1/v2c/v3
Syslog

MIB
RFC1213
Ethernet-like MIB
IF MIB
LLDP MIB
Bridge MIB
Q-BRIDGE MIB

冗余協議
RSTP
STP
MRP

security
廣播風暴保護
HTTPS/SSL
端口鎖定
SNMPv3
信任訪問控制

對時服務
NTP Server/Client
SNTP

過濾
802.1Q VLAN

旋轉開關配置

工業配置文件
指示器模式
0 未通過 DIP 開關啟用任何功能（默認）
1 啟用了 PROFINET 配置文件
2 啟用了 PROFINET 配置文件和 DHCP 客戶端
3 啟用了 EtherNet/IP 配置文件
4 啟用了 EtherNet/IP 配置文件和 DHCP 客戶端
5 啟用了 Modbus TCP 配置文件
6 啟用了 Modbus TCP 配置文件和 DHCP 客戶端
7-9 保留（行為與指示器 0 相同）

交換特性

MAC 地址表大小
8 K

maximum VLAN 數量
8

VLAN ID 范圍
VID 1 至 4094

數據包緩沖區大小
3 Mb

LED 接口

LED 指示燈
PWR1、PWR2、STATE、FAULT、10/100M（端口）、10/100/1000M（千兆 Combo 端口）、智能 PoE LED（僅限 SDS-3010-8PoE-2GTXSFP 系列）

USB 接口

存儲端口
USB Type A（僅適用于 ABC-02）

輸入/輸出接口

報警功能通道
1
純電阻性負載：1 A @ 24 VDC

按鈕
復位按鈕

數字輸入通道
1

數字輸入
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
maximum輸入電流：8 mA

電源參數

連接
2 個可拆卸 4 觸點接線端子

輸入電壓
SDS-3010-2GTXSFP(-T)：12-48 VDC
SDS-3010-8PoE-2GTXSFP(-T)：48 VDC
冗余雙電源輸入

工作電壓
SDS-3010-2GTXSFP(-T)：9.6 至 60 VDC
SDS-3010-8PoE-2GTXSFP(-T)：44 至 57 VDC

輸入電流
SDS-3010-2GTXSFP(-T)：0.98 A max. 12-48 VDC
SDS-3010-8PoE-2GTXSFP(-T)：0.28 A max. 48 VDC

功率預算
48 VDC 輸入時 PD 總功耗maximum為 240 W
每個 PoE 端口maximum 36 W

maximum功耗
SDS-3010-2GTXSFP(-T)：7.20 W
SDS-3010-8PoE-2GTXSFP(-T)：滿載時為 10.76 W，不含 PD 功耗

過載電流保護
支持

反接保護
支持

機械特性

外殼
金屬

IP 等級
IP40

尺寸
36 x 135 x 111 mm（1.42 x 5.32 x 4.37 英寸）

重量
SDS-3010-2GTXSFP(-T)：767g (1.69 lbs)
SDS-3010-8PoE-2GTXSFP(-T)：795g (1.75 lbs)

安裝
導軌式安裝
壁掛式安裝（附可選套件）

工作環境

工作溫度
標溫型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）

存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

相對濕度
5 至 95%（非冷凝）

安規認證

EMC
EN 55032/35
EN 61000-6-2/-6-4

EMI
CISPR 32，F(xiàn)CC Part 15B Class A

EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 800 MHz：10 V/m；800 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV (1.2/50 μs), 1 kV (10/700 μs)
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF

Security
EN IEC 62368-1
UL 61010-2-201

沖擊
IEC 60068-2-27

自由落體
IEC 60068-2-32

振動
IEC 60068-2-6

MTBF

時間
SDS-3010-2GTXSFP(-T)：3,086,399 小時
SDS-3010-8PoE-2GTXSFP(-T)：2,150,066 小時

標準
Telcordia (Bellcore)，GB

保修

保修期限
5 年
