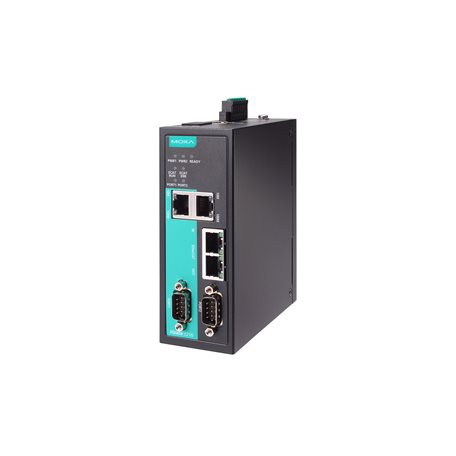

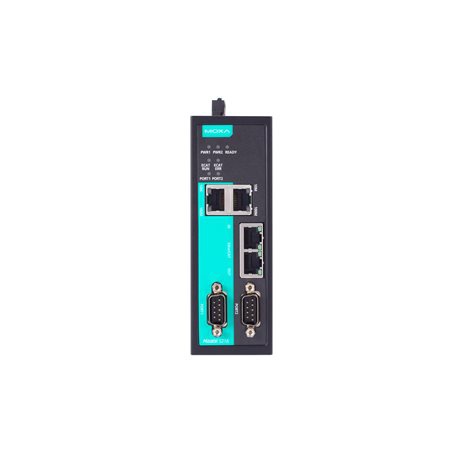

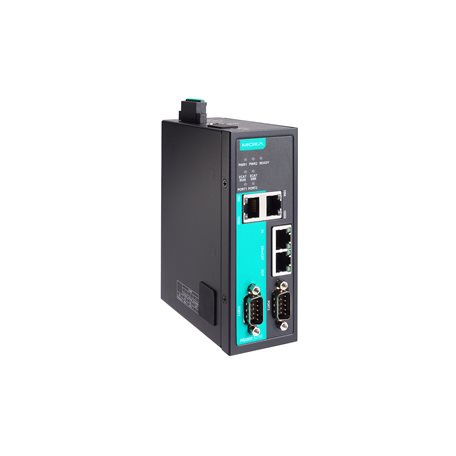

Mgate 5216系列

2 端口自由格式/Modbus 轉 EtherCAT 網關

從自由格式或 Modbus 到 EtherCAT 的協議轉換
支持 EtherCAT 從站
支持 Modbus RTU/ASCII 客戶端
最大數據輸入和輸出為 512 字節
帶 2 kV 光電隔離保護的串口
支持自由格式的 MicroPython 編程
內置以太網級聯端口，容易接線
支持冗余雙直流電源輸入和 1 個繼電器輸出
基于 IEC 62443-4-2 的安全功能

所獲證書

概述和特點
規格

MGate 5216 系列 EtherCAT 工業以太網網關在 Modbus RTU/ASCII、自由格式和 EtherCAT 協議之間轉換數據。所有型號均采用堅固的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。

Modbus 是廣泛使用的工業通信協議之一，而 EtherCAT 則常用于工廠自動化和半導體領域。MGate 5216 同時支持 Modbus RTU/ASCII 客戶端和 MicroPython，支持自由格式編程，因此您可以輕松地將 Modbus 設備或串行設備連接到 EtherCAT 主機。

MGate 5216 EtherCAT 網關專為輕松配置和快速維護而設計。直觀的 Web 控制臺可用于執行遠程維護任務。comprehensive的故障排除工具集合可減少配置時間和系統停機時間，堅固的設計適用于工業應用。

便于配置
MGate 5216 EtherCAT 網關具有用戶友好的界面，可讓您快速為大多數應用程序設置協議轉換例程，從而eliminate了用戶通常必須逐一執行詳細參數配置的耗時任務。MGate 5216 支持 Web 控制臺進行遠程維護。支持包括 HTTPS 在內的加密通信功能，以提供更好的網絡safety。此外，它也提供系統監控功能記錄網絡連接和系統日志事件。

內置功能，維護方便
MGate 5216 支持協議診斷和流量監控，便于故障排除，特別適用于安裝階段。由于軟件參數不正確（例如從站 ID 和寄存器地址）或命令配置不正確而導致的串行通信問題可以通過協議診斷和流量監控來解決，它們可以讓您捕獲和檢查數據以輕松識別根本原因。

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接

電磁隔離保護
1.5 kV（內置）

以太網軟件特性

工業協議
EtherCAT 從站

配置選項
Web Console (HTTP/HTTPS)
設備搜尋工具 (DSU)

管理
ARP
DHCP Client
DNS
HTTP
HTTPS
SMTP
SNMP Trap
SNMPv1/v2c/v3
TCP/IP
Telnet
UDP

MIB
MIB-II

對時服務
NTP Client

串口界面

端口數量
2

接頭
DB9 公頭

Console 端口
RS-232（TxD、RxD、GND），10-pin RJ45（115200、n、8、1）

串口標準
RS-232/422/485

波特率
50 bps 至 921.6 kbps

數據位
7，8

校驗位
無
偶
奇
空間
標志

停止位
1，2

流量控制
RTS 切換（僅限 RS-232）
RTS/CTS、XON/XOFF

RS-485 數據流向控制
自動數據方向控制 (ADDC)

RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ

RS-485 終端電阻
120 Ω

隔離保護
2 kV（內置）

串口信號

RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

RS-422
Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w
Data+、Data-、GND

RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

配置選項
串口 Console

工業協議
Modbus RTU/ASCII Client

Modbus RTU/ASCII

模式
Client

支持功能
1、2、3、4、5、6、15、16、23

最大命令數量
每串口 128 個

總輸入數據規模
512 bytes

總輸出數據規模
512 bytes

MicroPython

版本
1.20.0

支持功能
輸入
輸出
輸入/輸出

最大命令數量
每串口 64 個

總輸入數據規模
512 bytes

總輸出數據規模
512 bytes

EtherCAT

模式
Slave

波特率
全雙工 100 Mbps

FMMU
3

同步管理器
4

總輸入數據規模
512 bytes

總輸出數據規模
512 bytes

內存

microSD 插槽
最高 32 GB（兼容 SD 2.0）

電源參數

輸入電壓
12 至 48 VDC

輸入電流
416 mA（最大值）

電源接頭
彈簧式 Euroblock 端子

繼電器

觸點額定電流
純電阻性負載：2 A @ 30 VDC

機械特性

外殼
金屬

IP 等級
IP30

尺寸（無掛耳）
45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）

重量
589 g (1.30 lb)

工作環境

工作溫度
0 至 60°C（32 至 140°F）

存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

相對濕度
5 至 95%（非冷凝）

安規認證

EMC
EN 61000-6-2/-6-4

EMI
CISPR 32，F(xiàn)CC Part 15B Class A

EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：2 kV，信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF

安全
EN 60950-1
UL 61010-2-201

自由落體
IEC 60068-2-32

沖擊
IEC 60068-2-27

振動
IEC 60068-2-6
IEC 60068-2-64

MTBF

時間
2,305,846 小時

標準
Telcordia SR332

保修

保修期限
5 年
