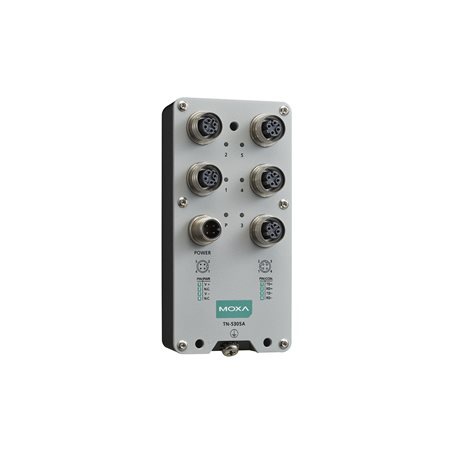

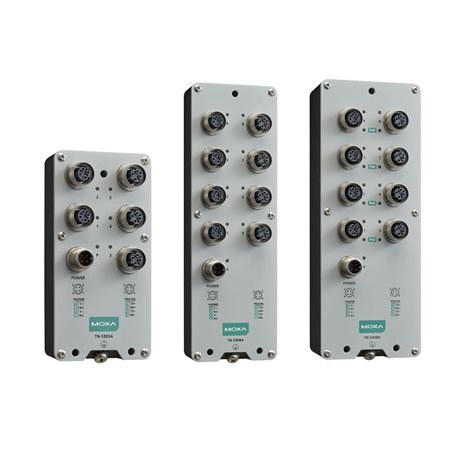

TN-5300A系列

EN 50155 5/8 端口非管理型以太網交換機

堅固的壓鑄設計，可在惡劣環境下使用
24 至 110 VDC 隔離電源輸入
支持常規和推挽式 M12 連接器
符合所有 EN 50155 強制性測試項目
-40 至 70°C 寬溫設計

所獲證書

概述和特點
規格

ToughNet TN-5300A 系列 M12 非網管型工業以太網交換機專為嚴苛環境中的工業應用而設計。TN-5300A 系列交換機使用 M12 連接器來確保緊密、堅固的連接，并保證可靠地抵抗振動和沖擊等環境干擾。TN-5300A 系列以太網交換機提供 5 或 8 個快速以太網 M12 端口，支持 IEEE 802.3/802.3u/802.3x，具有 10/100M、全/半雙工、MDI/MDI-X 自適應，并提供經濟的解決方案適用于您的工業以太網。

所有 TN-5300A 系列型號均支持 -40 至 70°C 的擴展工作溫度范圍。TN-5300A 系列還符合 EN 50155 標準的所有強制性要求，包括工作溫度、電源輸入電壓、浪涌、ESD 和振動，使這些開關適用于機車車輛和各種其他工業應用。

TN-5300A 系列具有單電源輸入，具有過載、反極性和浪涌電流保護功能。此外，TN-5308A PoE 型號還提供 8 個 IEEE 802.3af/at 兼容 PoE 端口。該款交換機可以作為供電設備（PSE),為每個端口提供高達 30 瓦的功率，PoE 總功率預算為 50.2 瓦。

以太網接口

10/100BaseT(X) 端口（M12 D-coded 4-pin 母頭接頭）

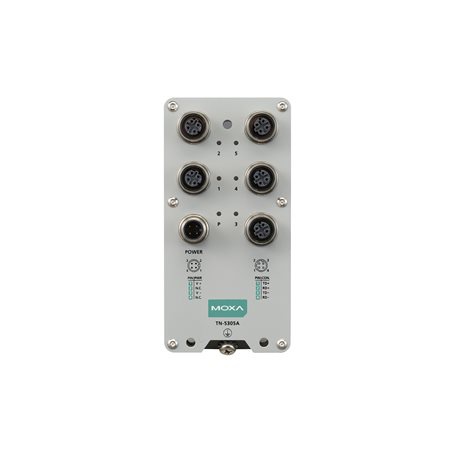

TN-5305A 系列端口數：5

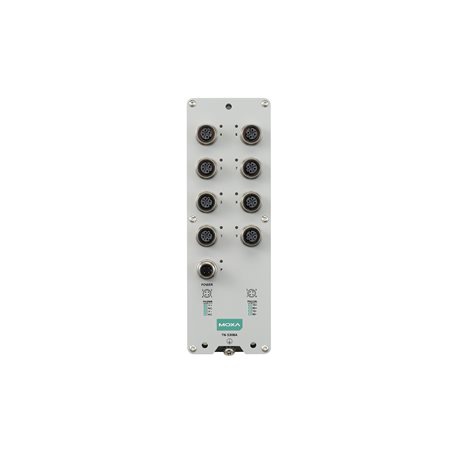

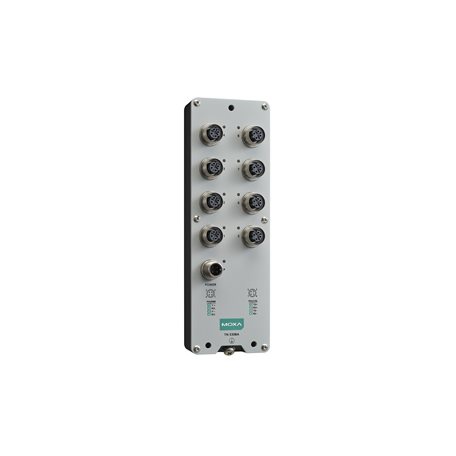

TN-5308A 系列非 PoE 端口數：8

PoE 端口（10/100BaseT(X)，M12 D-coded 4-pin 母頭接頭）

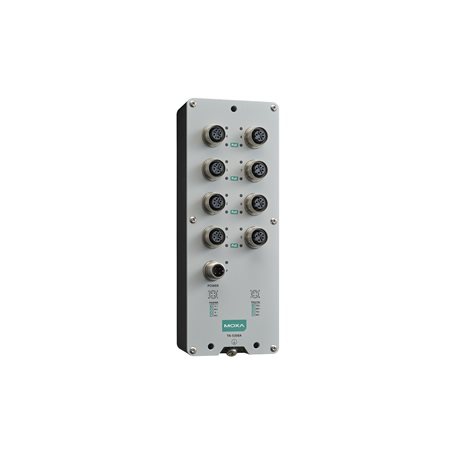

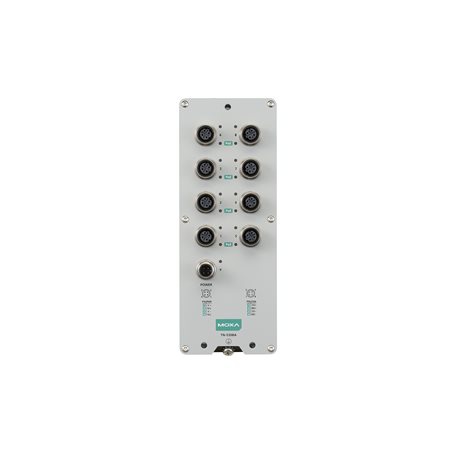

TN-5308A 系列 PoE 端口數：8

標準
所有型號：
IEEE 802.3 適用于 10BaseT
IEEE 802.3u 適用于 100BaseT(X)
IEEE 802.3x 適用于流量控制

僅限 TN-5308A 系列 PoE 型號：
適用于 PoE/PoE+ 的 IEEE 802.3af/at

LED 接口

LED 指示燈
PWR、以太網端口、PoE 端口

交換特性

數據包緩沖區大小
768 kb

MAC 地址表大小
2 K

電源參數

輸入電流
TN-5305A 系列型號：最大0.1 A @ 24 VDC
TN-5308A 系列非 PoE 型號：最大 00.1 A @ 24 VDC
TN-5308A 系列 PoE 型號：最大 3.2 A @ 24 VDC

輸入電壓
24/36/48/72/96/110 VDC

最大 PoE 電源輸出/端口
TN-5308A 系列 PoE 型號：30 W

PoE 功率預算總量
50.2 W

電源輸入數量
1

工作電壓
16.8 至 137.5 VDC

電源接頭
M12 A-coded 公頭接頭

過載電流保護
支持

反接保護
支持

機械特性

外殼
金屬

IP 等級
IP54

尺寸
TN-5305A 系列型號： 62.4 x 125.4 x 37.5 mm（2.46 x 4.94 x 1.48 英寸）
TN-5308A 系列非 PoE 型號：62.4 x 190.4 x 37.5 mm（2.46 x 7.50 x 1.48 英寸）
TN-5308A 系列 PoE 型號：72.4 x 190.4 x 50.0 mm（2.85 x 7.50 x 1.97 英寸）

重量
TN-5305A 型號：315 g (0.69 lb)
TN-5308A 非 PoE 型號：455 g (1.00 lb)
TN-5308A PoE 型號：765 g (1.69 lb)

安裝
壁掛式
導軌式安裝（帶可選套件）

保護
TN-5300A 系列 -CT 型號：PCB 保護涂層

環境限值

工作溫度
-40 至 70°C（-40 至 158°F）

存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

相對濕度
5 至 95%（非冷凝）

海拔
3000 m

安規認證

EMC
EN 55032/35

EMI
CISPR 32，F(xiàn)CC Part 15B Class A

EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF

射頻
FCC

環境測試
IEC 60068-2-1，EN 50155
IEC 60068-2-14，EN 50155
IEC 60068-2-2，EN 50155
IEC 60068-2-30，EN 50155
IEC 60068-2-78

軌道交通
EN 50121-4
EN 50155
IEC 60571

車載防火
EN 45545-2

安全
IEC 62368-1
UL 62368-1
EN 62368-1

鹽霧試驗
EN 50155

沖擊
IEC 60068-2-27，IEC 61373，EN 50155

振動
IEC 60068-2-64，IEC 61373，EN 50155

包裝振動試驗
ISTA 1A

包裝掉落試驗
ISTA 1A

聲明

綠色產品
RoHS、CRoHS、WEEE

MTBF

時間
TN-5305 型號：6,612,892 小時
TN-5308 非 PoE 型號：5,260,454 小時
TN-5308 PoE 型號：1,816,546 小時

標準
Telcordia SR332 第 4 期

保修

保修期限
5 年
