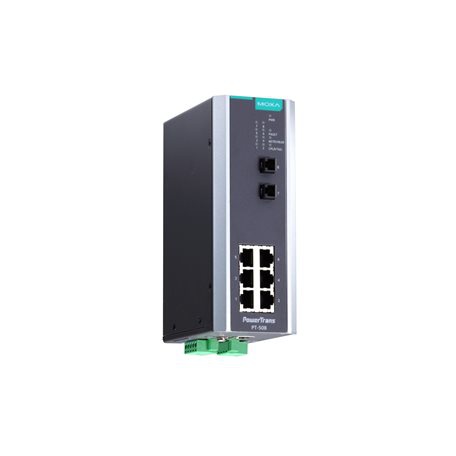

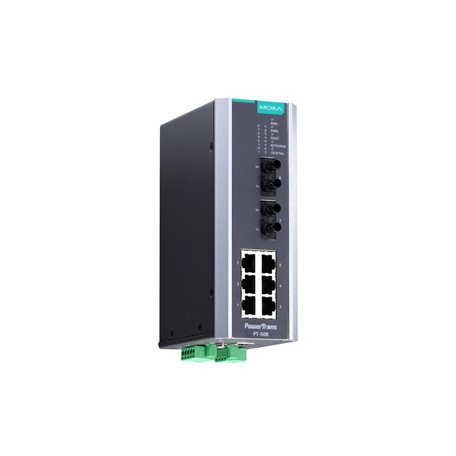

PT-508系列

IEC 61850-3 8 端口二層網管型導軌式工業以太網交換機

符合 IEC 61850-3 和 IEEE 1613 標準
支持 Turbo Ring 和 Turbo Chain（自愈時間 < 20 ms @ 250 臺交換機），以及 RSTP/STP/MSTP 網絡冗余
通過 Web 瀏覽器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 輕松管理網絡
通用 24/48 VDC 隔離冗余雙電源輸入
110/220 VDC/VAC 寬電源范圍
支持 Modbus TCP、LLDP、SNMP Inform、QoS、IGMP snooping、VLAN、IEEE 802.1X、HTTPS、SNMPv3 和 SSH
支持 -40 至 85°C 工作溫度

所獲證書

概述和特點
規格

PowerTrans PT-508 專為滿足變電站自動化系統需求而設計（IEC 61850-3、IEEE 1613）。PT-508 支持光纖快速以太網主干網絡、冗余環網、冗余電源輸入（24 VDC 或 48 VDC）和帶隔離保護的電源輸入（24 VDC、48 VDC 或 110/220 VDC/VAC），可提高通信穩定性，并可節省布線/接線成本。此外，PT-508 交換機采用的導軌式和壁掛式設計，可簡化網絡規劃過程，最多可為配電應用安裝 8 個百兆以太網端口，提供更大的靈活性。

其他特點和優勢
命令行界面 (CLI)，可快速配置主要管理功能
VLAN Unaware：支持由特定 IED 接收的優先級標記幀
支持 EtherNet/IP 和 Modbus TCP 工業以太網協議
通過 Web 瀏覽器、Telnet/串口 Console、CLI、Windows 管理工具和 ABC-01 自動備份配置器進行配置
DHCP Option 82，用于不同策略分配 IP 地址
IGMP snooping 和 GMRP，用于過濾工業以太網協議的組播流量
IEEE 802.3ad、LACP，可優化網絡帶寬
帶寬管理，可預防出現不穩定的網絡狀態
支持端口鏡像功能，便于在線調試
通過電子郵件和繼電器輸出自動發出異常警告
RMON 支持主動、高效的網絡監控
自動恢復在線設備的 IP 地址
快速換線恢復

網絡安全特性
用戶密碼多層安全保護，防止未經授權進行配置
SSH/HTTPS 用于密碼和數據加密
使用基于 802.1X 端口的網絡訪問控制鎖定交換機端口，只有授權客戶能訪問該端口
RADIUS/TACACS+ 允許從中控室管理密碼
802.1Q VLAN 允許對所選定的交換機端口間，進行流量傳輸?shù)倪壿嫹峙?br /> 保護交換機端口，只允許特定設備和/或 MAC 地址訪問該端口
關閉一個或多個端口以阻止網絡流量
SNMPv3 提供加密授權和安全訪問

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）
6

100BaseFX 端口（多模 SC 接頭）
PT-508-MM-SC 系列： 2

100BaseFX 端口（多模 ST 接頭）
PT-508-MM-ST 系列：2

100BaseFX 端口（單模 SC 接頭）
PT-508-SS-SC 系列：2

100BaseFX 端口（多模 LC 接頭）
PT-508-MM-LC 系列：2

100BaseFX 端口（單模 LC 接頭）
PT-508-SS-LC 系列：2

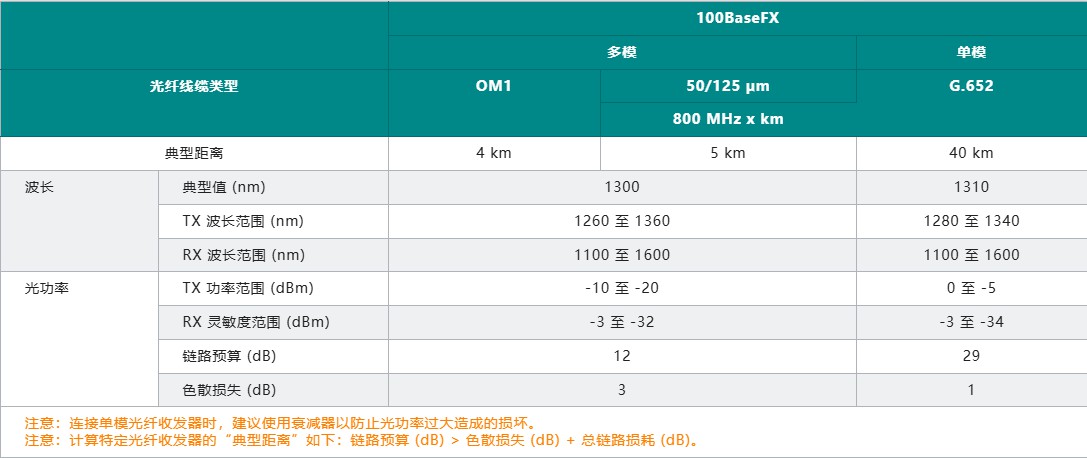

光纖

光纖

標準
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1s，用于多生成樹協議 (MSTP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1X，用于授權認證
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制

以太網軟件特性

過濾
802.1Q、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN 和 VLAN unaware

工業協議
EtherNet/IP、Modbus TCP

管理
Back Pressure Flow Control（背壓流量控制）、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口鏡像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

冗余協議
鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

安全
HTTPS/SSL、TACACS+、端口鎖定、RADIUS、速率限制、SSH

對時服務
NTP Server/Client、SNTP、100BaseFX 單模

交換特性

IGMP 分組
256

MAC 地址表大小
8 K

最大 VLAN 數量
64

數據包緩沖區大小
1 Mb

VLAN ID 范圍
VID 1 至 4094

優先級隊列
4

串口界面

Console 端口
RS-232 (RJ45)

輸入/輸出接口

報警功能通道
純電阻性負載：1 A @ 24 VDC

電源參數

連接
1 個可拆卸 5 觸點接線端子

輸入電壓
PT-508-24/48 系列：冗余雙電源輸入
PT-508-24 系列：24 VDC（18 至 36 VDC）
PT-508-48 系列：48 VDC（36 至 72 VDC）
PT-508--HV 系列：110/220 VAC/VDC（88 至 300 VAC，85 至 264 VDC）

過載電流保護
支持

反接保護
支持

輸入電流
PT-508-24 系列：0.27 A @ 24 VDC
PT-508-48 系列：0.12 A @ 48 VDC
PT-508-HV 系列：0.18/0.11 A @ 110/220 VAC，0.084/0.043 A @ 110/220 VDC

機械特性

外殼
鋁

IP 等級
IP40

尺寸（無掛耳）
60 x 160 x 110 mm（2.36 x 6.30 x 4.33 英寸）

重量
995 g (2.21 lb)

安裝
導軌式安裝、導軌式安裝（帶可選套件）

工作環境

工作溫度
-40 至 85°C（-40 至 185°F）
注意：冷啟動要求至少 100 VAC @ -40°C

存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

相對濕度
5 至 95%（非冷凝）

安規認證

EMI
EN 55032 Class A、CISPR 32、FCC Part 15B Class A

EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11

變電站
IEC 61850-3，IEEE 1613

安全
UL 508

MTBF

時間
394,238 小時

標準
Telcordia SR332

保修

保修期限
5 年
