BXP-C100 系列

緊湊型壁掛式計算機，采用 Tiger Lake 第 11 代 Intel? Core? 處理器基礎型號和多接口型號

緊湊型壁掛式計算機，采用無風扇設計
第 11 代 Intel® Celeron® 或 Intel® Core® 處理器
豐富的接口選項，最多支持 10 個串口或者 10 個 LAN 端口
緊湊的尺寸，可適應大多數現場應用
支持 -30 至 60°C 工作溫度

所獲證書

概述和特點
規格

BXP-C100 緊湊型壁掛式計算機采用第 11 代 Intel? Celeron? 或 Intel? Core?i5 或 i7 處理器。這些計算機配備了豐富的接口選項，其中包括多達 10 個軟件可選的 RS-232/422/485 串口、多達 10 個千兆以太網端口、4 個數字量輸入和 4 個數字量輸出。通信接口位于產品的前側和后側，便于工業應用的訪問和擴展。雙存儲設計，包括 CFast 和 SD 插槽，方便存儲擴展。電池槽獨特的電池扣蓋設計確保電池固定到位，并確保在所有操作環境下的穩定性。

BXP-C100 緊湊型壁掛式計算機采用無風扇設計，可承受 -30 至 60°C 的溫度范圍，非常適合惡劣的操作環境。內置的 TPM 2.0 模塊保護平臺可確保免受未經授權的訪問。BXP-C100 系列是一款滿足工業環境 OT 和 IT 需求的智能計算解決方案。

外觀

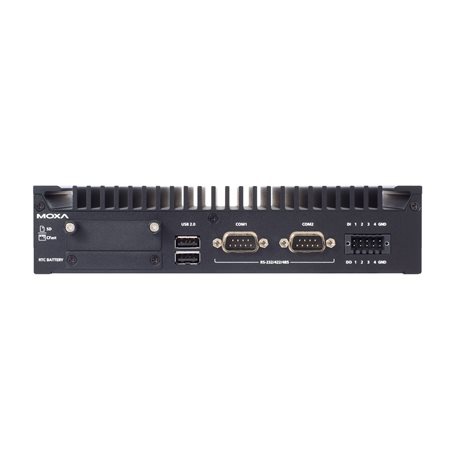

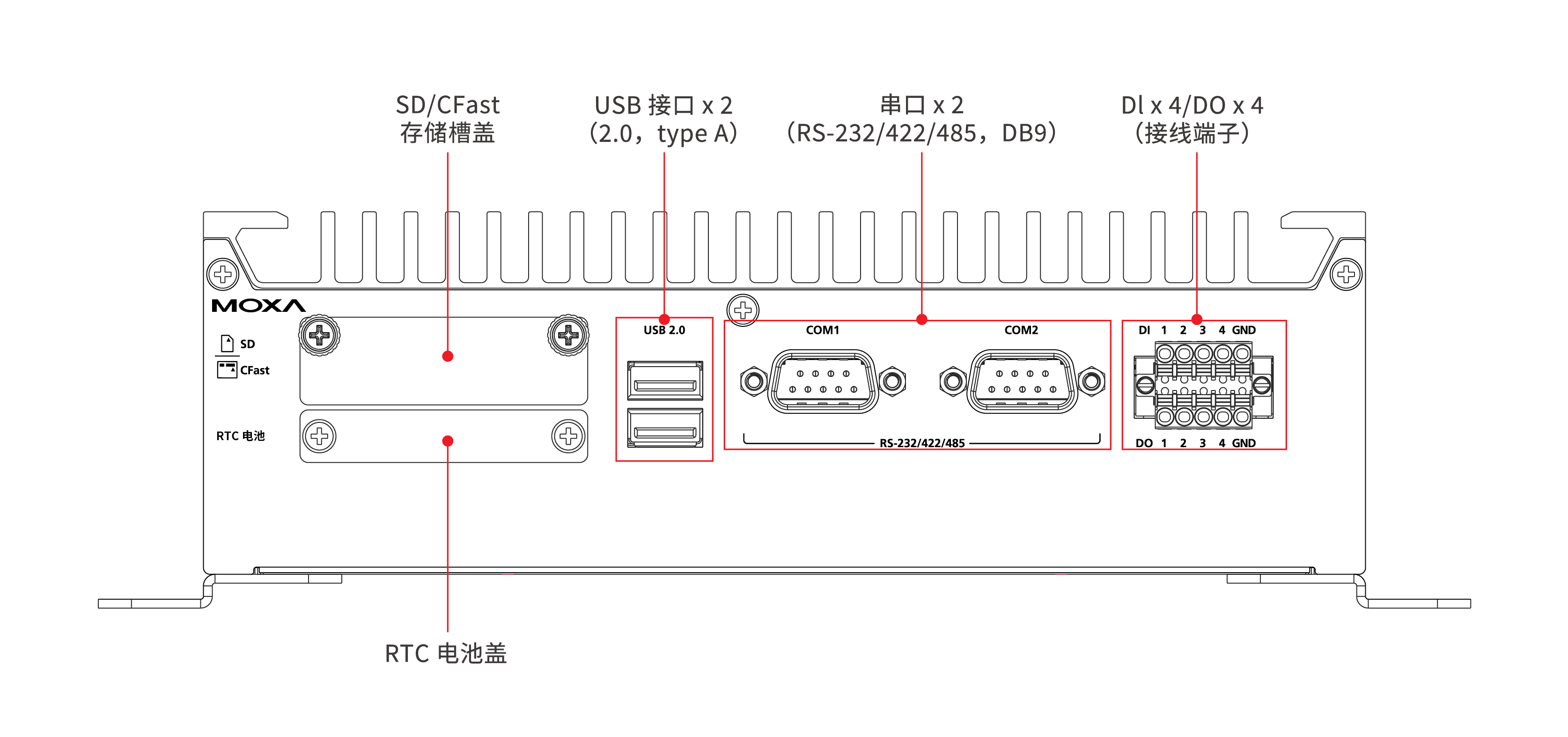

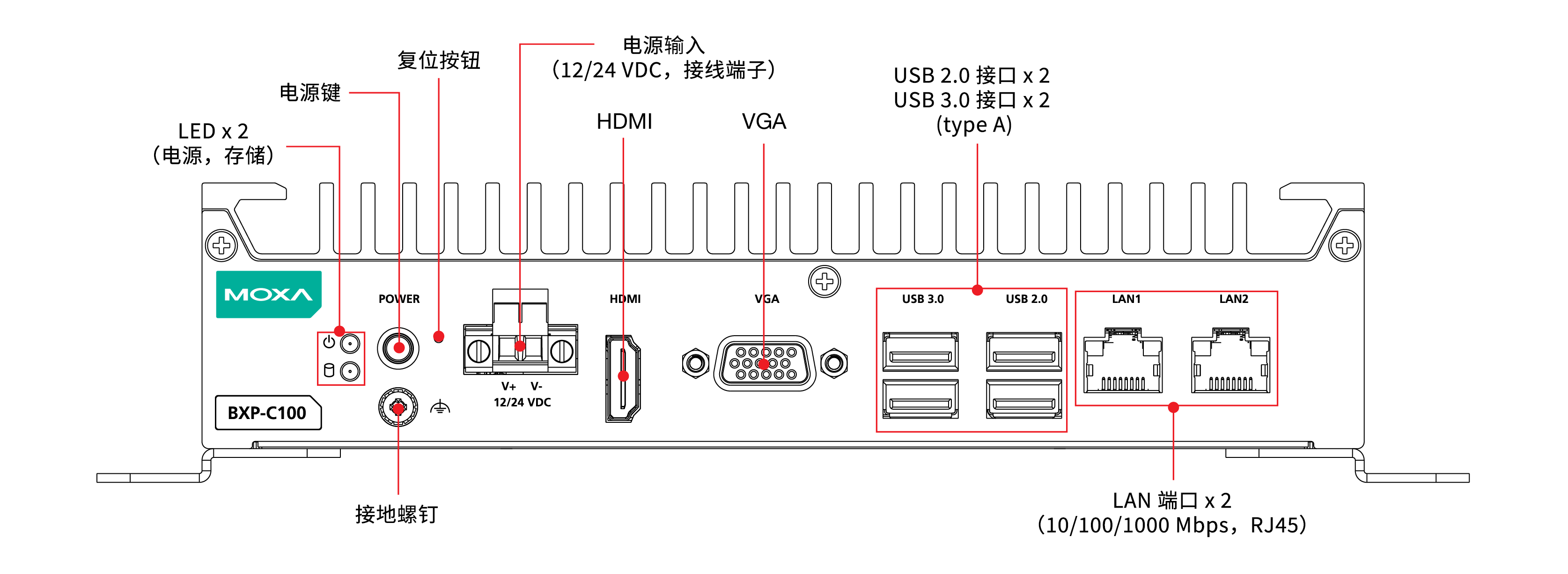

前視圖

BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10 型號

BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T 型號

BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T 型號

BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T 型號

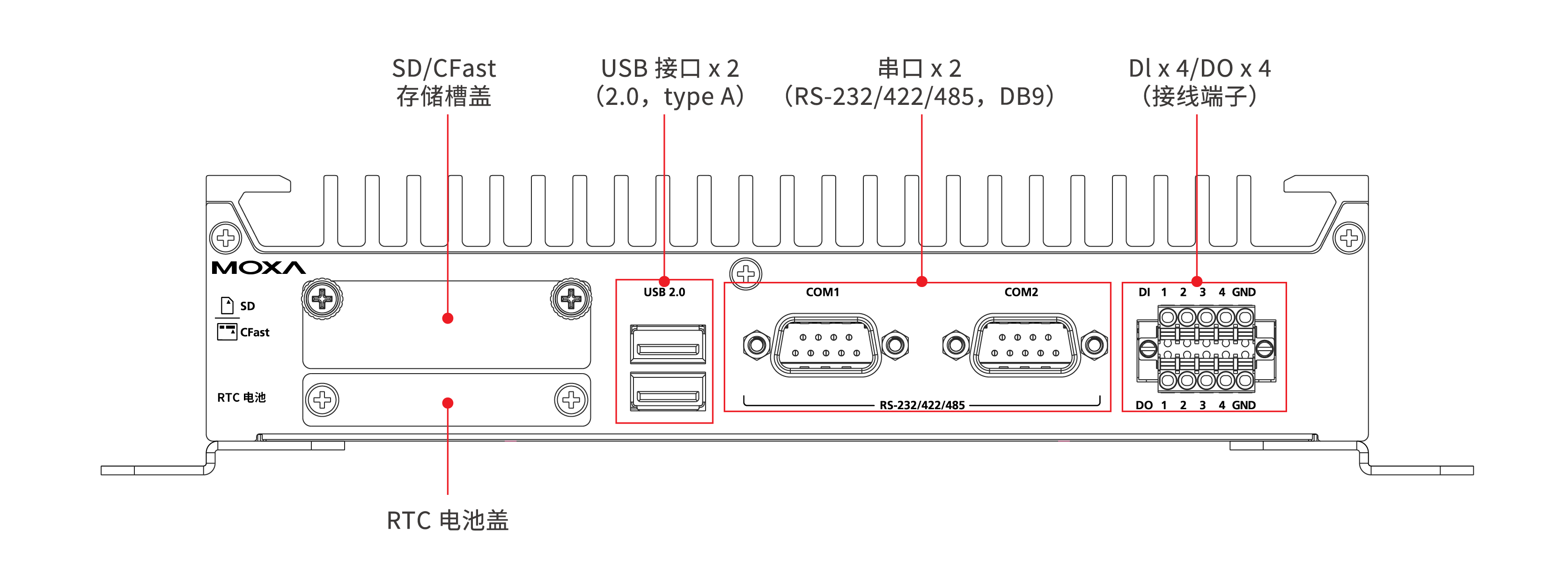

后視圖

BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10 型號

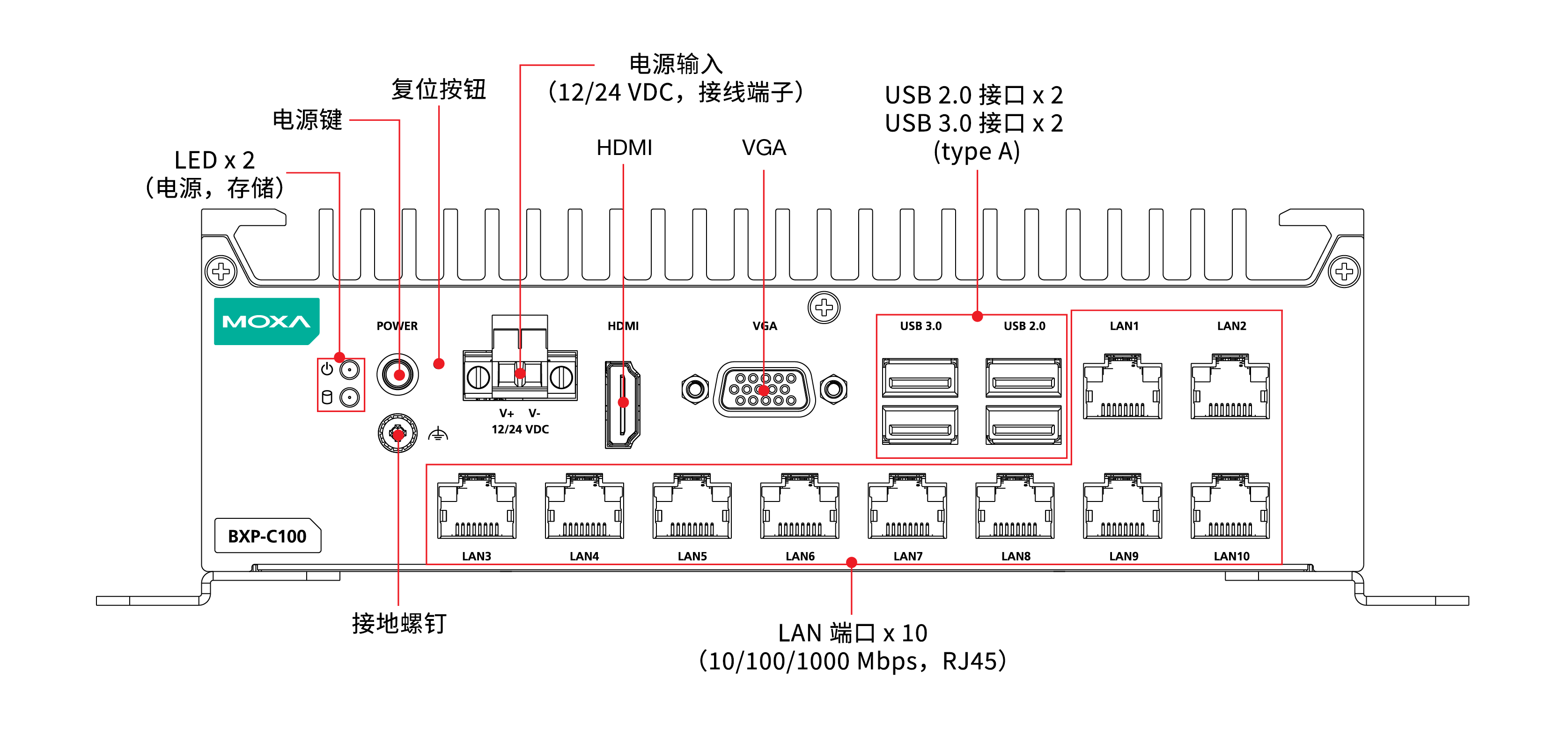

BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T 型號

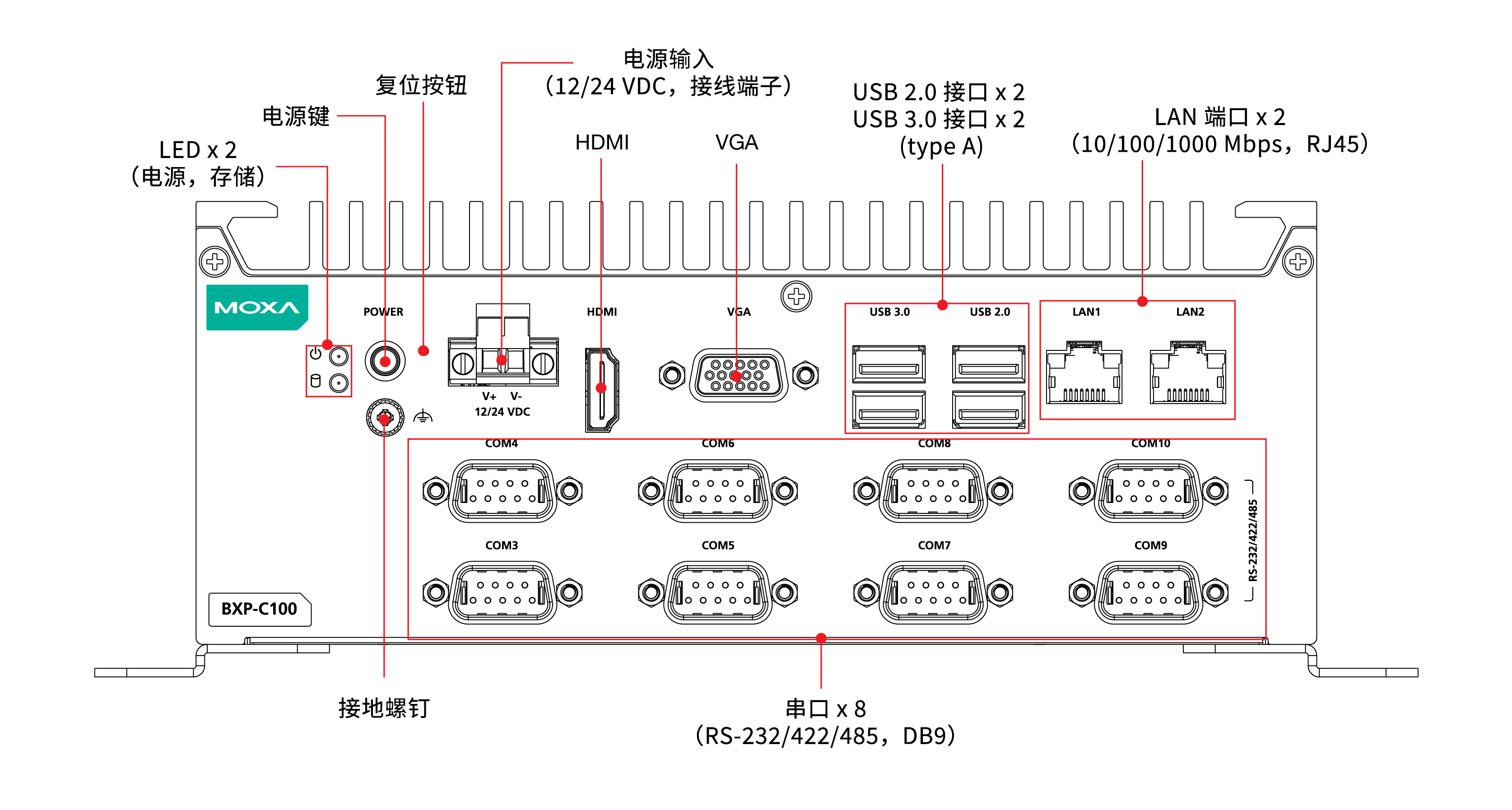

BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T 型號

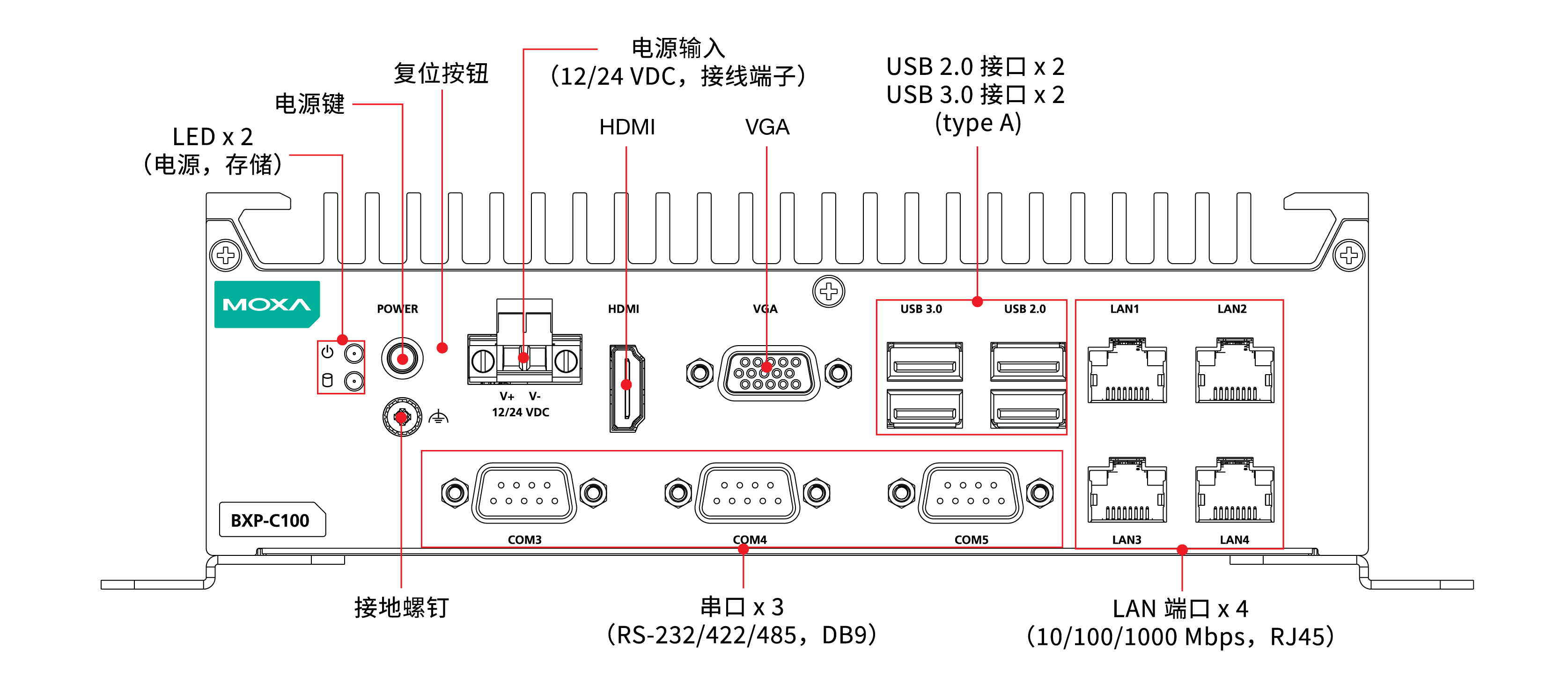

BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T 型號

計算機

CPU
BXP-C100-C1 型號：
Intel® Celeron® 6305E 處理器（雙核，4M 緩存，1.80 Ghz）
BXP-C100-C5 型號：
Intel® Core? i5-1145G7E 處理器（四核，8M 緩存，2.60 GHz，基礎：1.50 Ghz）
BXP-C100-C7 型號：
Intel® Core? i7-1185G7E 處理器（四核，12M 緩存，2.80 GHz，基礎：1.80 Ghz）

系統內存插槽
SODIMM DDR4 插槽 x 1，高達 32 Gb（最大值）

系統內存預裝
8 GB DDR4

存儲卡槽
CFast 插槽 x 1（SATAIII 接口）
SD 插槽 x 1，SD 3.0 接口 (SDHC/SDXC)

預裝存儲
BXP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10：
64 GB CFast 卡

支持的 OS
支持的 Windows 映像和驅動程序：
Windows 10 IoT Enterprise LTSC 2021 64 位
- Windows 11 Professional 64 位

支持的 Linux 驅動程序：
- Debian 11（內核 5.10）
- Ubuntu 22.04 LTS（內核 5.15）
- RHEL 9（內核 5.14）

圖形控制器
Intel® UHD Graphics

計算機接口

以太網端口
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T：
自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 10
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T：
自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 4
所有其他型號：
自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 2

串口
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T：
RS-232/422/485 端口 x 10，軟件可選
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T：
RS-232/422/485 端口 x 5，軟件可選
所有其他型號：
RS-232/422/485 端口 x 2，軟件可選

USB 3.0
USB 3.0 接口 x 2，type A 接頭

USB 2.0
USB 2.0 接口 x 4，type A 接頭

數字輸入
DI x 4

數字輸出
DO x 4

TPM
TPM v2.0

視頻輸出
HDMI 2.0b x 1，（type A 接頭）
VGA x 1，15-pin D-sub 接頭（母頭）

按鈕
復位按鈕
電源鍵

以太網接口

電磁隔離保護
1.5 kV（內置）

串口界面

波特率
50 bps 至 115.2 kbps

接頭
DB9 公頭

數據位
5、6、7、8

校驗位
無、偶、奇、Space、Mark

停止位
1、1.5、2

流量控制
RTS/CTS、XON/XOFF

串口信號

RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

RS-422
Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w
Data+、Data-、GND

RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND

數字輸入

接頭
彈簧式 Euroblock 端子

傳感器類型
干接點

干接點
邏輯 0：靠近 GND
邏輯 1：打開

電壓
0 至 24 VDC

數字輸出

接頭
彈簧式 Euroblock 端子

I/O 類型
Sink

額定電流
200 mA/通道

電壓
0 至 24 VDC

LED 指示燈

系統
電源 x 1
存儲 x 1

LAN
每個端口 2 個 (10/100/1000 Mbps)

電源參數

輸入電壓
12/24 VDC

電源接頭
螺絲緊固 Euroblock 端子

電源功耗
90 W

機械特性

外殼
金屬

IP 等級
IP20

尺寸
BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10：
210 x 166 x 48 mm（8.27 x 6.54 x 1.9 英寸）
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T/C1-2L3C-T/C5-2L3C-T/C7-2L3C-T：
210 x 166 x 65.5 mm（8.27 x 6.54 x 2.58 英寸）
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T：
210 x 166 x 83 mm（8.27 x 6.54 x 3.27 英寸）

重量
BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10：
2,015 g (4.44 Ib)
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T：
2,355 g (5.19 Ib)
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T：
2,208 g (4.86 Ib)
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T：
2,385 g (5.25 Ib)

安裝
壁掛式安裝（附可選套件）

環境限值

工作溫度
-30 至 60°C（-22 至 140°F）

存儲溫度
-40 至 75°C（-40 至 167°F）

相對濕度
5 至 95%（非冷凝）

安規認證

EMC
EN 55032/35

EMI
CISPR 32，FCC Part 15B Class A
BSMI

EMS
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：0.5 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：0.5 kV，信號：1 kV
IEC 61000-4-6 CS：3 V
IEC 61000-4-8 PFMF：1 A/m（50 至 60 Hz 時）

安全
UL 62368-1 (CB)
BSMI

沖擊
IEC 60068-2-27

振動
IEC 60068-2-64

包裝掉落試驗
ISTA 1A

包裝振動試驗
ISTA 1A

聲明

綠色產品
RoHS、CRoHS、WEEE

可靠性

時鐘源
內置 RTC（實時時鐘），帶備用鋰電池

自動重啟觸發器
內置 WDT（看門狗定時器）

MTBF

時間
490,983 小時

標準
Telcordia (Bellcore)，GB

保修

保修期限
3 年
