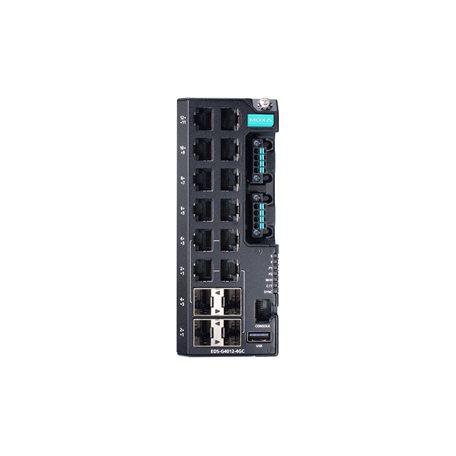

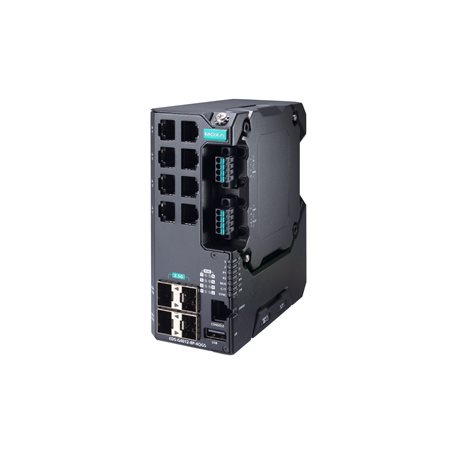

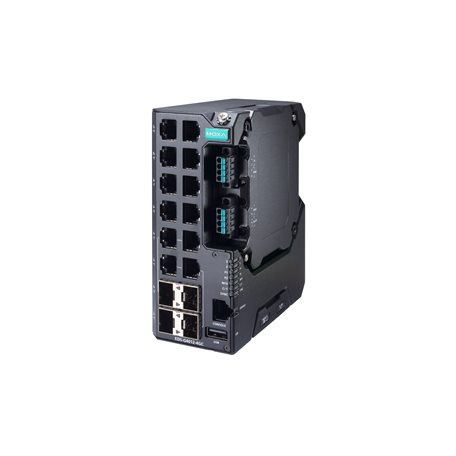

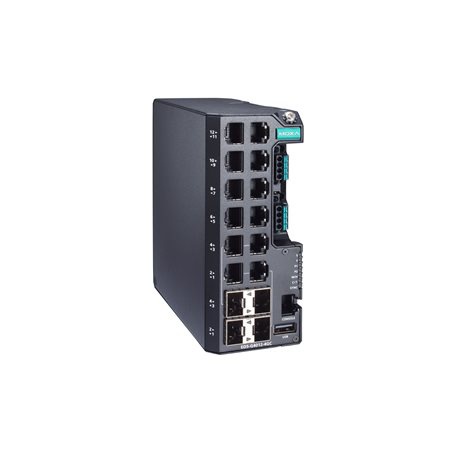

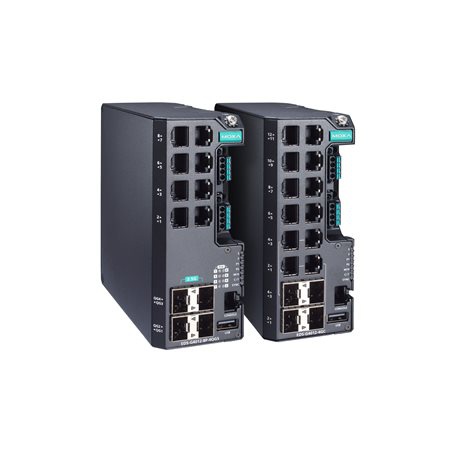

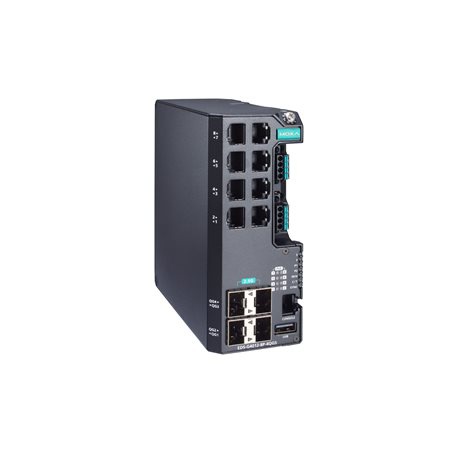

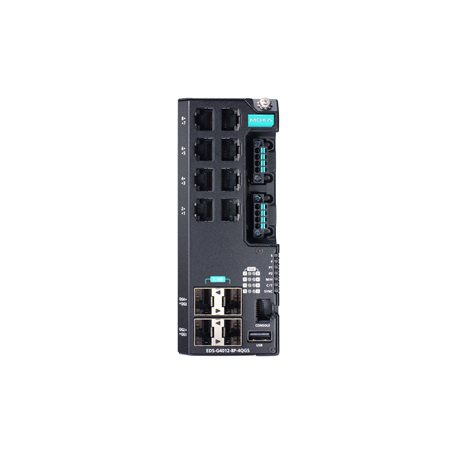

EDS-G4012 系列

12G 端口全千兆網管型以太網交換機，帶 8 個 802.3bt PoE 端口選項

根據 IEC 62443-4-1 開發并符合 IEC 62443-4-2 工業網絡安全標準
支持 IEEE 802.3bt PoE，每端口輸出高達 90 W
通過支持高達 2.5 Gbps 的光纖 SFP 插槽增加帶寬能力
支持 Turbo Ring 和 Turbo Chain（自愈時間 < 50 ms @ 250 臺交換機），以及 RSTP/STP 網絡冗余
多種電源輸入選項，可靈活部署
緊湊而靈活的外殼設計，適合狹窄空間
MXstudio 輕松實現可視化的工業網絡管理

所獲證書

概述和特點
規格

EDS-G4012 系列配備 12 個千兆以太網端口和多達四個 1 Gbps 或 2.5 Gbps 光纖端口，非常適用于將現有網絡升級至千兆速率，或者構建新的全千兆骨干網絡。千兆傳輸速率提高了帶寬，實現高性能網絡快速傳輸大量視頻、語音和數據。此系列還配備八個 10/100/1000BaseT(X) 802.3af (PoE)、802.3at (PoE+) 和 802.3bt 的端口選件型號，用于連接高帶寬需求的 PoE 設備。

Turbo Ring、Turbo Chain 和 RSTP/STP 等以太網冗余技術，增強了系統可靠性和骨干網絡可用性。EDS-G4012 系列專為嚴苛要求的應用而設計，例如：視頻和過程監控、ITS 和 DCS 系統，這些應用均可受益于可擴展的骨干通信。

EDS-G4012 系列符合 IEC 62443-4-2 和 IEC 62443-4-1 工業網絡安全認證，涵蓋產品安全和安全開發生命周期要求，可幫助我們的客戶滿足安全工業網絡設計的合規性要求。

以太網接口

10/100/1000BaseT(X) 端口（RJ45 接頭）
EDS-G4012-4GC-HV/-LV/-T 型號：8
自動 MDI/MDI-X 連接
速率自適應
全/半雙工模式

Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP）
EDS-G4012-4GC-LV/-HV/-T 型號：4

PoE 端口（10/100/1000BaseT(X)，RJ45 接頭）
EDS-G4012-8P-4QGS-LVA/-LVB/-T 型號：8

1000/2500BaseSFP 端口
EDS-G4012-8P-4QGS-LVA/-LVB/-T 型號：4

標準
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseX
IEEE 802.3bz，用于 2.5GBaseX
IEEE 802.3x，用于流量控制
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1p，用于服務等級
IEEE 802.1X，用于授權認證

以太網軟件特性

過濾
GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier

管理
IPv4/IPv6、Flow control（流量控制）、Back Pressure Flow Control（背壓流量控制）、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror（端口鏡像）、Linkup Delay（鏈路恢復延遲）、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB（私有 MIB）

MIB
P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9

冗余協議
STP、RSTP、Turbo Ring v2、Turbo Chain、環網耦合、雙歸屬、鏈路聚合

安全
廣播風暴保護、速率限制、信任訪問控制、靜態端口鎖定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、登錄和密碼策略

對時服務
SNTP、NTP Server/Client、NTP 授權認證

協議
IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog

交換特性

MAC 地址表大小
16 K

巨型幀大小
9.216 KB

maximum VLAN 數量
256

VLAN ID 范圍
VID 1 至 4094

IGMP 分組
512

優先級隊列
4

數據包緩沖區大小
1 Mb

LED 接口

LED 指示燈
PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC

串口界面

Console 端口
RS-232（TxD、RxD、GND），8-pin Rj45（115200、n、8、1）

USB 接口

USB 接頭
USB Type A（預留）

輸入/輸出接口

報警功能通道
1，繼電器輸出：1 A @ 24 VDC

數字輸入通道
1

數字輸入
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
maximum輸入電流：8 mA

按鈕
復位按鈕

DIP 開關配置

DIP 開關
Turbo Ring、Master、耦合器、預留

電源參數

連接
2 個可拆卸 4 觸點接線端子

預裝電源模塊
-LV/-LV-T 型號：PWR-100–LV
-HV/-HV-T 型號：PWR-105-HV-I
-LVA/-LVA-T 型號：PWR-101-LV-BP-I
-LVB/-LVB-T 型號：PWR-103-LV-VB-I

注意
EDS-G4012 系列支持模塊化電源。型號名稱和電源參數由安裝的電源模塊決定。

例如：
EDS-G4012-4GC-T + PWR-100–LV = EDS-G4012-4GC-LV-T
EDS-G4012-4GC-T + PWR-105-HV-I = EDS-G4012-4GC-HV-T

如果安裝其他電源模塊，請參見相應型號的規范。例如，如果用 PWR-105–HV-I 更換 EDSG4012-4GC-LV-T 的電源模塊，請參見 EDS-G4012-4GC-HV-T 的規范。

輸入電壓
-LV/-LV-T 型號：12/24/48 VDC，冗余雙輸入
-HV/-HV-T 型號：110/220 VDC/VAC，單輸入
-LVA/-LVA-T 型號：48 VDC，冗余雙輸入
-LVB/-LVB-T 型號：12/24/48 VDC，冗余雙電源輸入

工作電壓
-LV/-LV-T 型號：9.6 至 60 VDC
-HV/-HV-T 型號：88 至 300 VDC，85 至 264 VAC
-LVA/-LVA-T 型號：44 至 57 VDC（針對 PoE+ 輸出，建議 > 52 VDC）
-LVB/-LVB-T 型號：12 至 57 VDC（針對 PoE+ 輸出，建議 > 52 VDC）

輸入電流
-LV/-LV-T 型號：12-48 VDC，1.50-0.40 A 或 24 VDC，0.70 A
-HV/-HV-T 型號：110-220 VAC，50-60 Hz，0.30-0.20 A 或 110-220 VDC，0.30-0.20 A
-LVA/-LVA-T 型號：48 VDC，5.42 A
-LVB/-LVB-T 型號：12/48 VDC，7.46/4.27 A 或 24 VDC，7.26 A

功耗（maximum）
EDS-G4012-4GC-LV(-T) 型號：12.68 W
EDS-G4012-4GC-HV(-T) 型號：15.8 W

EDS-G4012-8P-4QGS-LVA(-T) 型號：
無 PoE：15.58 W
帶 PoE：maximum 240 W，針對 PD 總功耗 @ 48 VDC 輸入

EDS-G4012-8P-4QGS-LVB(-T) 型號：
無 PoE：17.96 W
帶 PoE：
maximum180 W，針對 PD 總功耗 @ 48 VDC 輸入；
maximum150 W，針對 PD 總功耗 @ 24 VDC 輸入；
maximum62 W，針對 PD 總功耗 @ 12 VDC 輸入

maximum PoE 電源輸出/端口
90 W

過載電流保護
支持

反接保護
支持

機械特性

IP 等級
IP40

尺寸
55 x 140 x 122.5 mm（2.17 x 5.51 x 4.82 英寸）

重量
EDS-G4012-4GC(-T) 型號：881.5 g (1.94 lb)
EDS-G4012-8P-4QGS(-T) 型號：972 g (2.14 lb)

安裝
導軌式安裝，壁掛式安裝（帶可選套件）

外殼
金屬

工作環境

工作溫度
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）

存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

相對濕度
5 至 95%（非冷凝）

安規認證

工業網絡安全
IEC 62443-4-1
IEC 62443-4-2

安全
UL 61010-2-201、EN 62368-1 (LVD)

EMC
EN 55032/35，EN 61000-6-2/-6-4

EMI
CISPR 32，F(xiàn)CC Part 15B Class A

EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF

振動
IEC 60068-2-6

沖擊
IEC 60068-2-27

自由落體
IEC 60068-2-32

軌道交通
EN 50121-4

交通控制
NEMA TS2

MTBF

時間
EDS-G4012-4GC-HV/HV-T：456,870 小時
EDS-G4012-4GC-LV/LV-T：867,981 小時
EDS-G4012-8P-4QGS-LVA/LVA-T：799,780 小時
EDS-G4012-8P-4QGS-LVB/LVB-T：759,924 小時

標準
Telcordia SR332

保修

保修期限
5 年
